Im Manuellen Bypass-Betrieb wird die gesamte Spannungsversorgung innerhalb der
parallel geschalteten USV-Anlagen komplett abgeschaltet, sodass das Wartungspersonal
die Wartung sicher durchführen können. Die angeschlossenen kritischen Verbraucher
werden über den manuellen Bypass versorgt. Im parallelen Manuellen Bypass-Betrieb
sind die Dreifarb-LED und die LCD-Anzeige aller parallel geschalteten USV-Anlagen
ausgeschaltet. Eine Übersicht über den Stromfluss durch die parallel geschalteten USV-
Anlagen im Manuellen Bypass-Betrieb finden Sie in Abbildung 3-12.
1
Q3
Q2
NETZ
Q1
Q5
Batterien
2
Q3
Q2
NETZ
Q1
Q5
Batterien

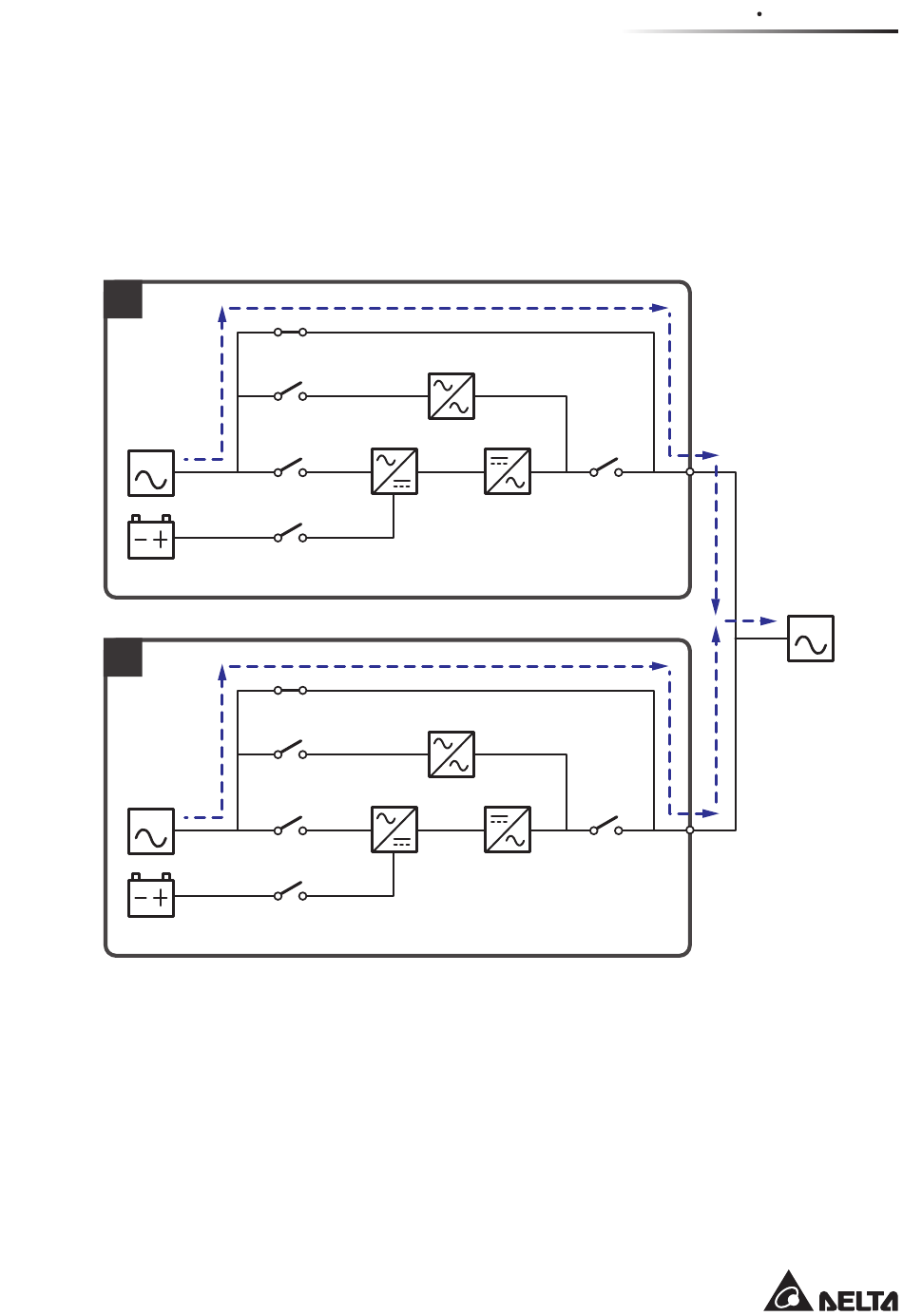

Abbildung 3-12: Schaltbild Manueller Bypass-Betrieb – Eine Einspeisung – Parallele
EUE
Gleichrichter
Wechselrichter
EUE
Gleichrichter
Wechselrichter
USV-Anlagen
3- 1 3
3
Q4
Q4
Betriebsarten
LAST
