3.2.6 Frequenzumrichterbetrieb – Zwei Einspeisungen – Einzel-
USV-Anlage
Anweisungen zum Aktivieren des Frequenzumrichterbetriebs finden Sie in Abschnitten
6.2.6 Systemstart im Frequenzumrichterbetrieb, 7.6 Hauptbildschirm und 7.10.2
Betriebsarteinstellung.
Nachdem die USV manuell in den Frequenzumrichterbetrieb geschaltet wurde, wählt der
Wechselrichter automatisch 50Hz oder 60Hz als feste Ausgangsfrequenz aus. Nachdem
die Ausgangsfrequenz bestimmt wurde, deaktiviert das System automatisch die Bypass-
Funktion. Beachten Sie, dass nach dem Abschalten des Wechselrichters kein Bypass-
Ausgang vorhanden ist. Das Schaltbild für den Frequenzumrichterbetrieb finden Sie in
Abbildung 3-20. Im Frequenzumrichterbetrieb leuchtet die dreifarbige LED der USV grün,
und in der rechten oberen Ecke des Bildschirms erscheint der Text Frequency Conversion.
BYPASS
NETZ
Batterien

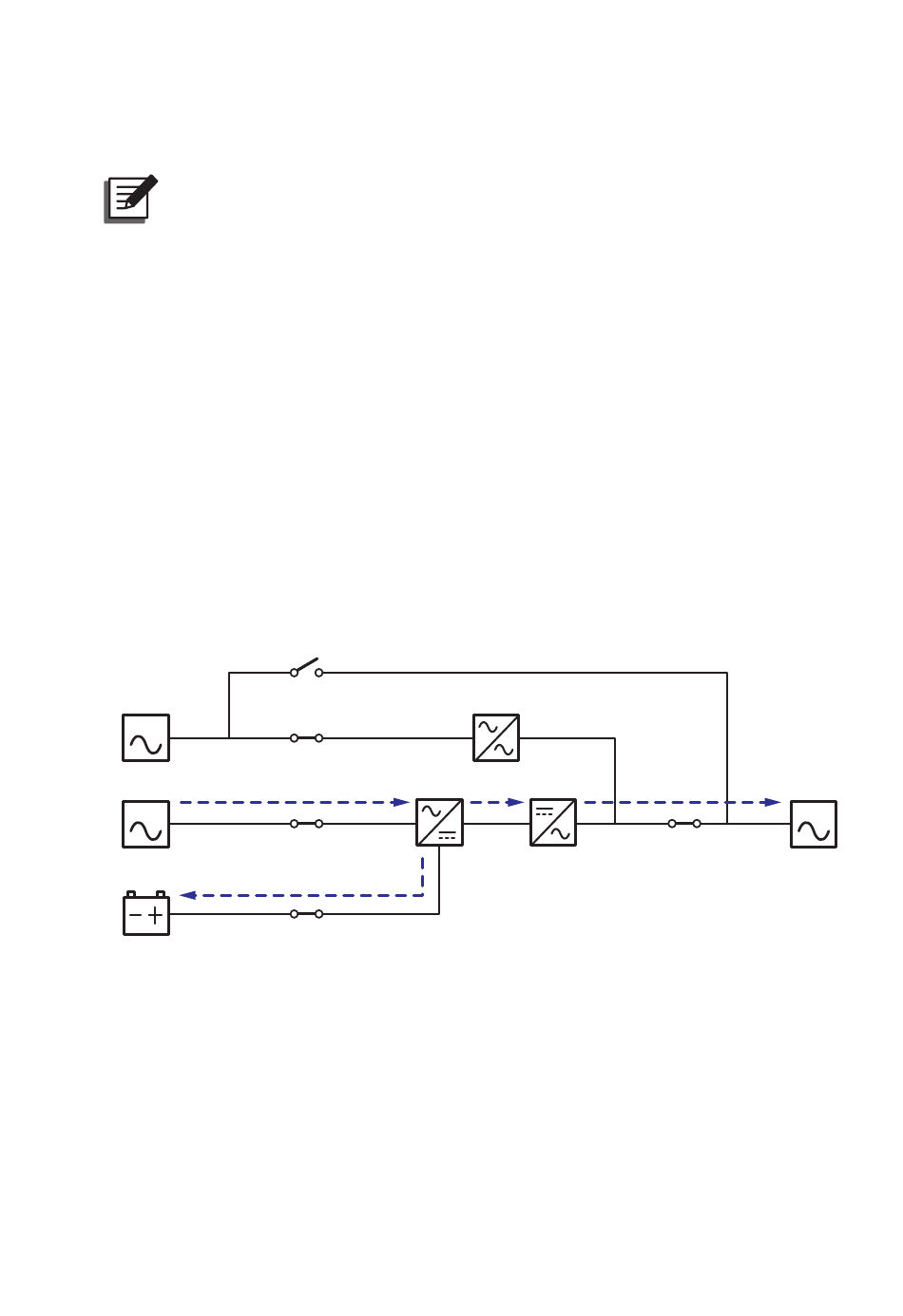

Abbildung 3-20: Schaltbild Frequenzumrichterbetrieb – Zwei Einspeisungen – Einzel-USV-Anlage
Modulon DPH Series
HINWEIS:
1. Der Frequenzumrichterbetrieb gilt nur für einzelne USV-Anlagen, nicht für paral-
lele USV-Anlagen.
2. Wenn die USV im Frequenzumrichterbetrieb läuft, gibt es keine Bypass-
Spannungsversorgung für die Verbraucher, sobald der Wechselrichter
abgeschaltet wird.
Q3
Q2
Q1
Q5
EUE
Gleichrichter
Wechselrichter
3- 2 0
LAST
Q4
