mitgelieferten Parallelkabel können bis zu acht USV-Anlagen gleicher Leistung, Spannung,
Frequenz und Version parallelgeschaltet werden. Versions- und Serieninformationen
finden Sie im Abschnitt 7.11.7 Version und S/N. Verwenden Sie nur das mitgelieferte
Parallelkabel, um die USV-Anlagen parallel zu schalten. Andernfalls treten Fehler im
Parallelbetrieb auf. Um die Verfügbarkeit im Parallelbetrieb zu erhöhen, verwenden Sie bitte
die Daisy-Chain-Verkettung (siehe Abbildungen 5-14 und 5-16).
WARNUNG:
Das mitgelieferte Parallelkabel befindet sich in der Zubehörverpackung. Die
Verwendung anderer Kabeltypen zum Anschließen der Parallel-USV kann zu
Fehlern bei der parallelen Kommunikation, Fehlfunktionen und Unfällen führen.
DISPLAY
O/P DRY
EXT. BATT
EXT.SWITCH
TEMP.
STATUS
CONTACT
BT1 BT2
S1
S2
P1
REPO
NC NO
BT3 BT4
S3
S4
P4
4.1.9 SMART-Steckplatz
1. 1. Die optionale Relais-I/O-Karte (zur Erweiterung der potenzialfreien Kontakte) ist am
SMART-Steckplatz (siehe Abbildung 4-13). installierbar. Weitere Informationen zur
Installation und Anwendung erhalten Sie beim Delta-Kundendienst.
2. Wenn Sie Delta-Lithium-Ionen-Batterien verwenden (siehe die unten angegebene Delta
P/N), müssen Sie die optionale multifunktionale Kommunikationskarte (MFC) erwerben
und in den in Abbildung 4-13 gezeigten SMART-Steckplatz einbauen, um den Status
und die Informationen der Delta-Lithium-Ionen-Batterien zu überwachen. Entsprechende
Informationen finden Sie unter 7.9.6 Batteriestatus, 7.10.4 Einstellung der Batterie
und des Ladevorgangs und 7.10.7 Allgemeine Einstellung. Bitte wenden Sie sich bei
Fragen an den Kundendienst von Delta.
BATTERIESCHRANK 31,0 kWh, Master (60Ah)
BATTERIESCHRANK 31,0 kWh, Slave (60Ah)
BATTERIESCHRANK 62,1 kWh, Master (60Ah)
BATTERIESCHRANK 62,1 kWh, Slave (60Ah)
I/P DRY
CONTACT
P2
P3
P1
P2
PARALLEL
P5
P6
PARALLEL
P3
P4
Parallel-
schnittstellen

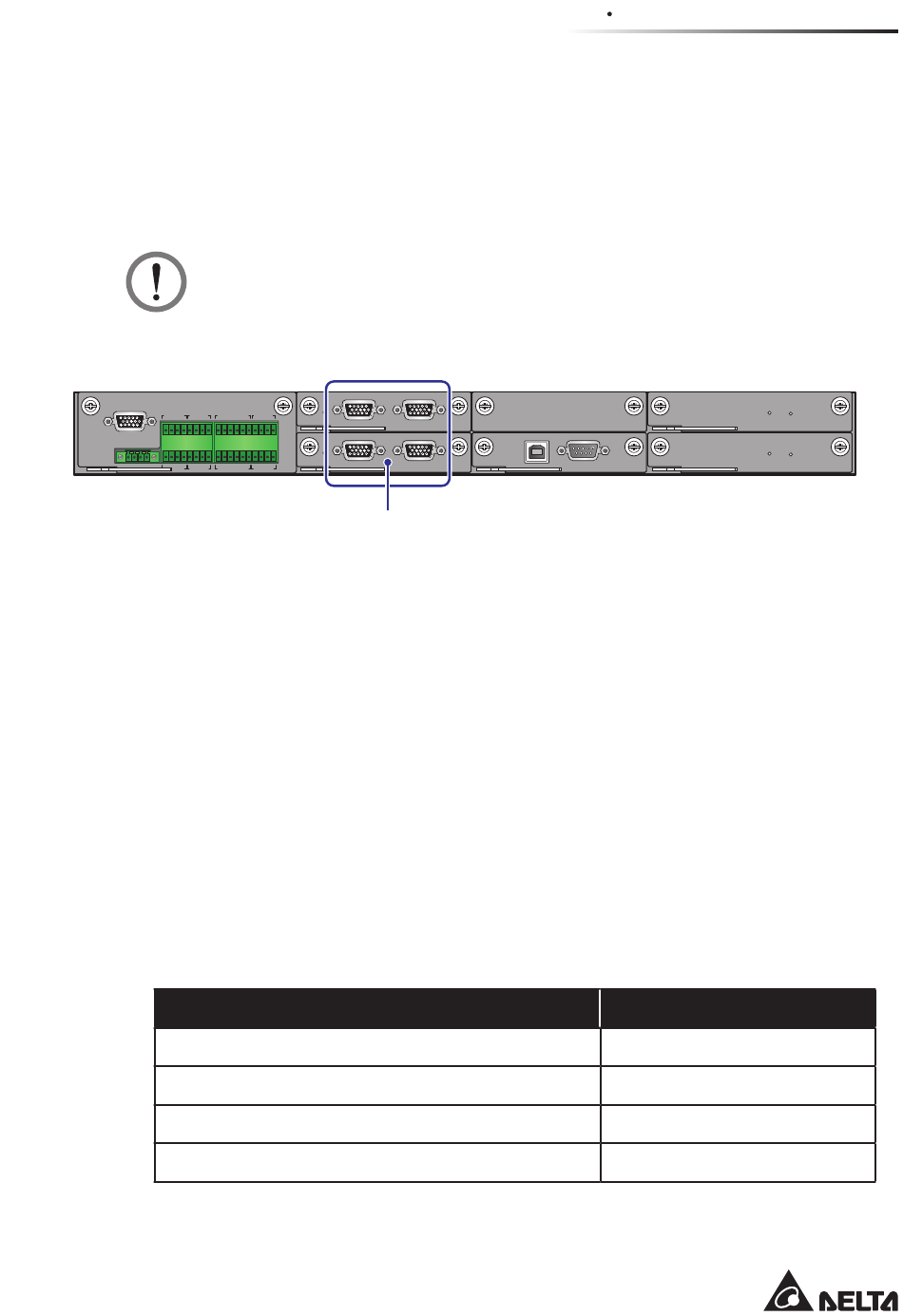

Abbildung 4-12: Position der Parallelschnittstellen
Delta-Lithium-Ionen-Batterien
4
USB
RS-232
4- 1 3
Kommunikationsschnittstellen
BATT.
START
BATT.
START
Delta P/N
UBR120B14001A00
UBR120B14001A01
UBR240B14002A00
UBR240B14002A01
