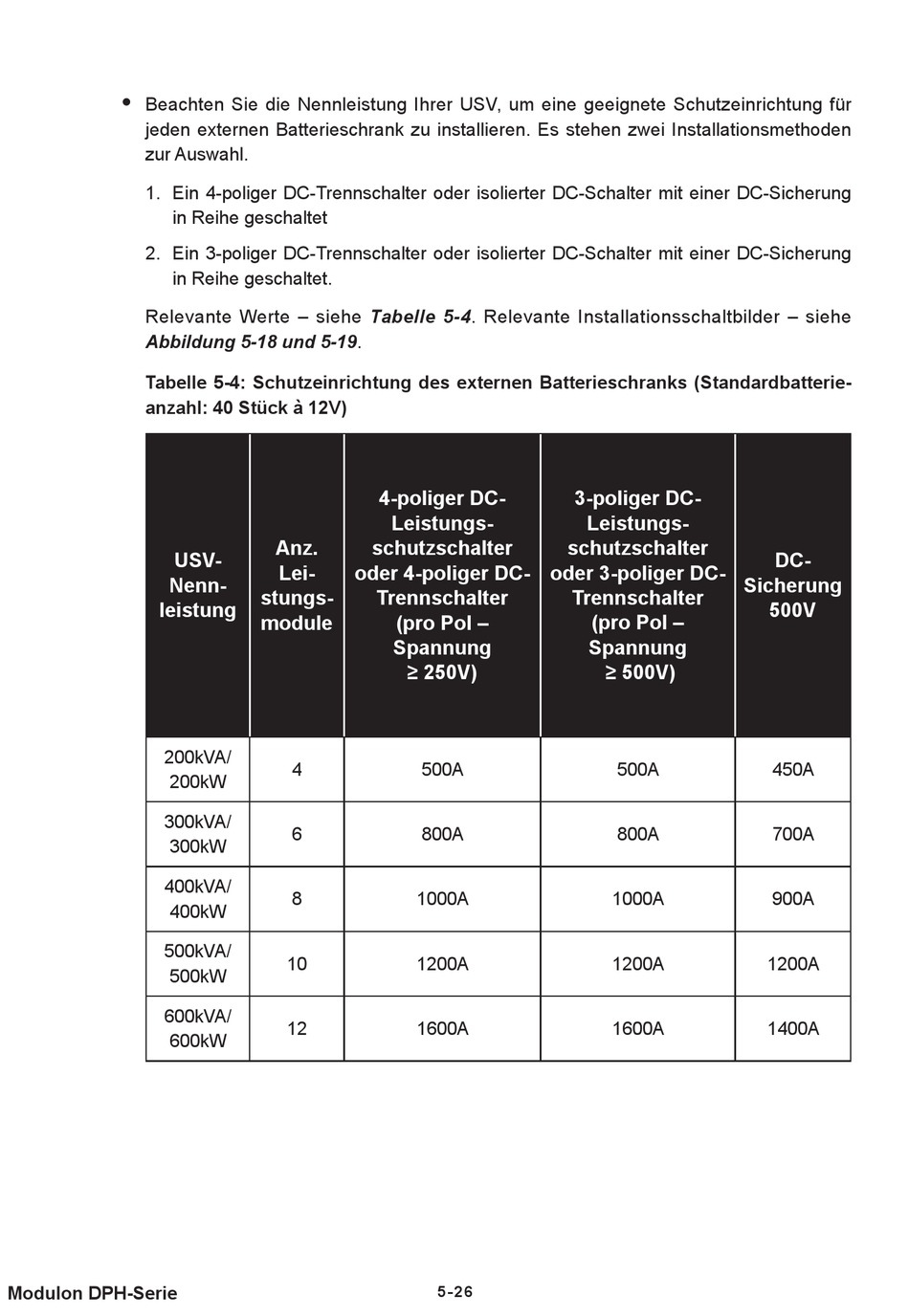

Beachten Sie die Nennleistung Ihrer USV, um eine geeignete Schutzeinrichtung für
jeden externen Batterieschrank zu installieren. Es stehen zwei Installationsmethoden
zur Auswahl.
1. Ein 4-poliger DC-Trennschalter oder isolierter DC-Schalter mit einer DC-Sicherung
in Reihe geschaltet
2. Ein 3-poliger DC-Trennschalter oder isolierter DC-Schalter mit einer DC-Sicherung
in Reihe geschaltet.
Relevante Werte – siehe Tabelle 5-4. Relevante Installationsschaltbilder – siehe
Abbildung 5-18 und 5-19.
Tabelle 5-4: Schutzeinrichtung des externen Batterieschranks (Standardbatterie-
anzahl: 40 Stück à 12V)
USV-
Nenn-
leistung
200kVA/
200kW
300kVA/
300kW
400kVA/
400kW
500kVA/
500kW
600kVA/
600kW
Modulon DPH-Serie
4-poliger DC-
Leistungs-
Anz.
schutzschalter
Lei-
oder 4-poliger DC-
stungs-
Trennschalter
module
(pro Pol –
Spannung
≥ 250V)
4
500A
6
800A
8
1000A
10
1200A
12
1600A
3-poliger DC-
Leistungs-
schutzschalter
oder 3-poliger DC-
Trennschalter
(pro Pol –
Spannung
≥ 500V)
5 -2 6
DC-
Sicherung
500V
500A
450A
800A
700A
1000A
900A
1200A
1200A
1600A
1400A
