1
BYPASS
NETZ
Batterien
2
BYPASS
NETZ
Batterien
3.2.11 Manueller Bypass-Betrieb – Zwei Einspeisungen – Parallele
USV-Anlagen
Wenn im parallelen Manuellen Bypass-Betrieb eine der parallel geschalteten USV-Anlagen
gewartet werden muss, stellen Sie zunächst sicher, dass die Bypass-Einspeisung und das
EUE-Modul aller Parallelen USV-Anlagen normal arbeiten. Danach führen Sie die folgenden
Schritte durch, um jede der Parallelen USV-Anlagen manuell in den Manuellen Bypass-Betrieb
zu schalten:
Tippen Sie einmal auf die Ein-/Aus-Schaltfläche
1
POWER OFF? (AUSSCHALTEN?) wird angezeigt, um sie zu fragen, ob der Wechselrich-
ter der USV ausgeschaltet werden soll. Wählen Sie YES (JA).
Stellen Sie den manuellen Bypass-Schalter (Q3) jeder USV auf ON (Ein).
2
Stellen Sie den Bypass-Trennschalter (Q2) aller USV-Anlagen in die Position OFF (Aus).
3
Stellen Sie den Eingangstrennschalter (Q1) und den Ausgangstrennschalter (Q4) jeder
4
USV auf OFF (Aus).
Modulon DPH-Serie
Q3
Q2
Gleichrichter
Q1
Q5
Q3
Q2
Gleichrichter
Q1
Q5

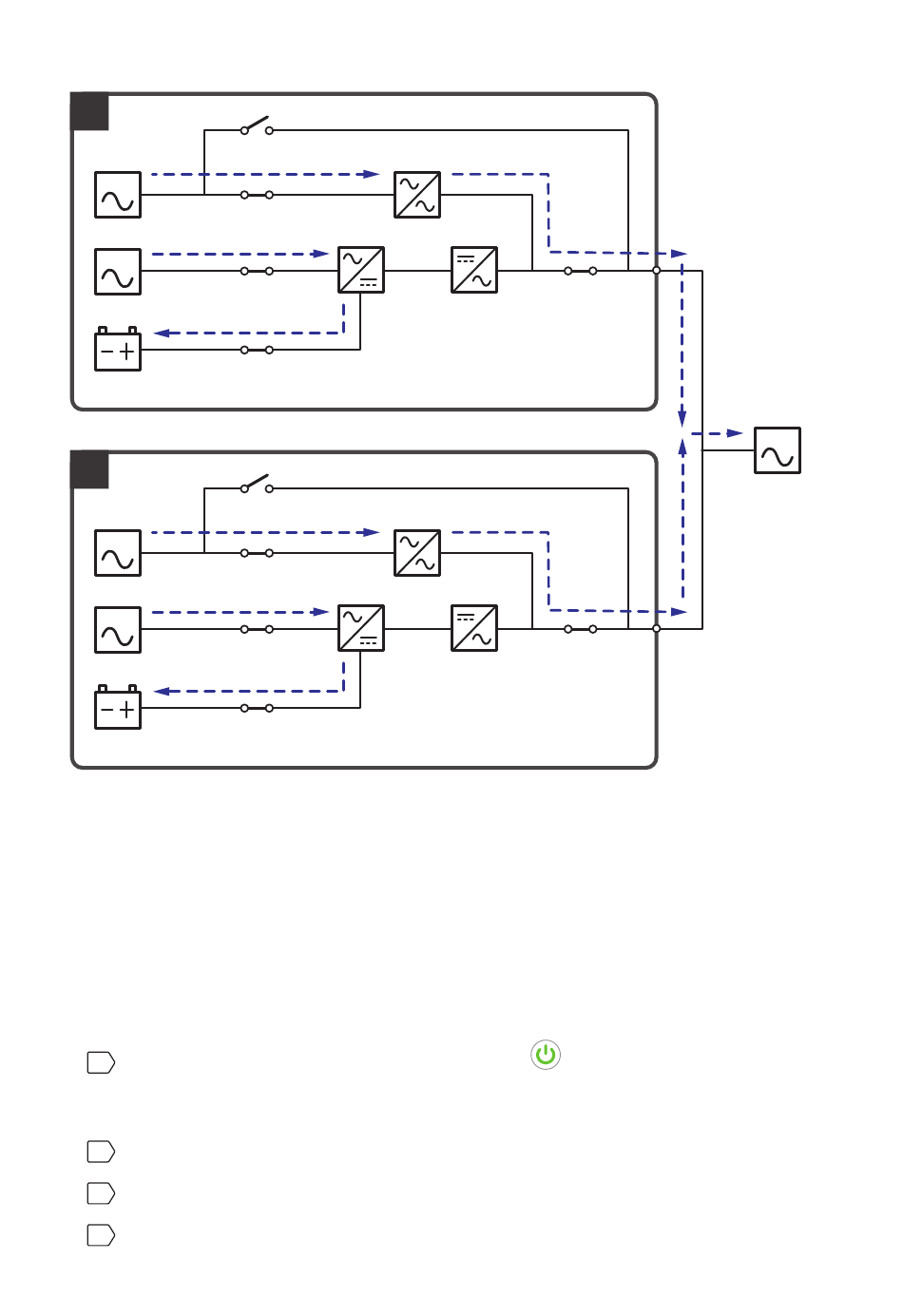

Abbildung 3-24: Schaltbild – Zwei Einspeisungen – Parallele USV-Anlagen
EUE
Wechselrichter
Q4
EUE
Wechselrichter
Q4
auf jeder LCD-Anzeige. Die Meldung
3- 2 4
LAST
