Abbildung 3-2: Schaltbild Batteriebetrieb – Eine Einspeisung – Einzel-USV-Anlage
3.1.3 Bypass-Betrieb – Eine Einspeisung – Einzel-USV-Anlage
Wenn der Wechselrichter eine nicht normale Situation erkennt, z.B. Überhitzung, Überlast,
Kurzschluss, gestörte Ausgangsspannung oder niedrigen Batteriestand, schaltet er
automatisch ab. Wenn die USV feststellt, dass die Bypass-Einspeisung normal ist, schaltet
sie automatisch in den Bypass-Betrieb um, um die angeschlossenen kritischen Verbraucher
vor Unterbrechungen der Spannungsversorgung zu schützen. Siehe Abbildung 3-3. Wenn
die oben genannten Störungen behoben wurden, schaltet die USV aus dem Bypass-
Betrieb zurück in den Online-Betrieb. Im Bypass-Betrieb leuchtet die Dreifarb-LED der
USV gelb, und in der rechten oberen Ecke des Bildschirms erscheint der Text Bypass.
NETZ
Batterien

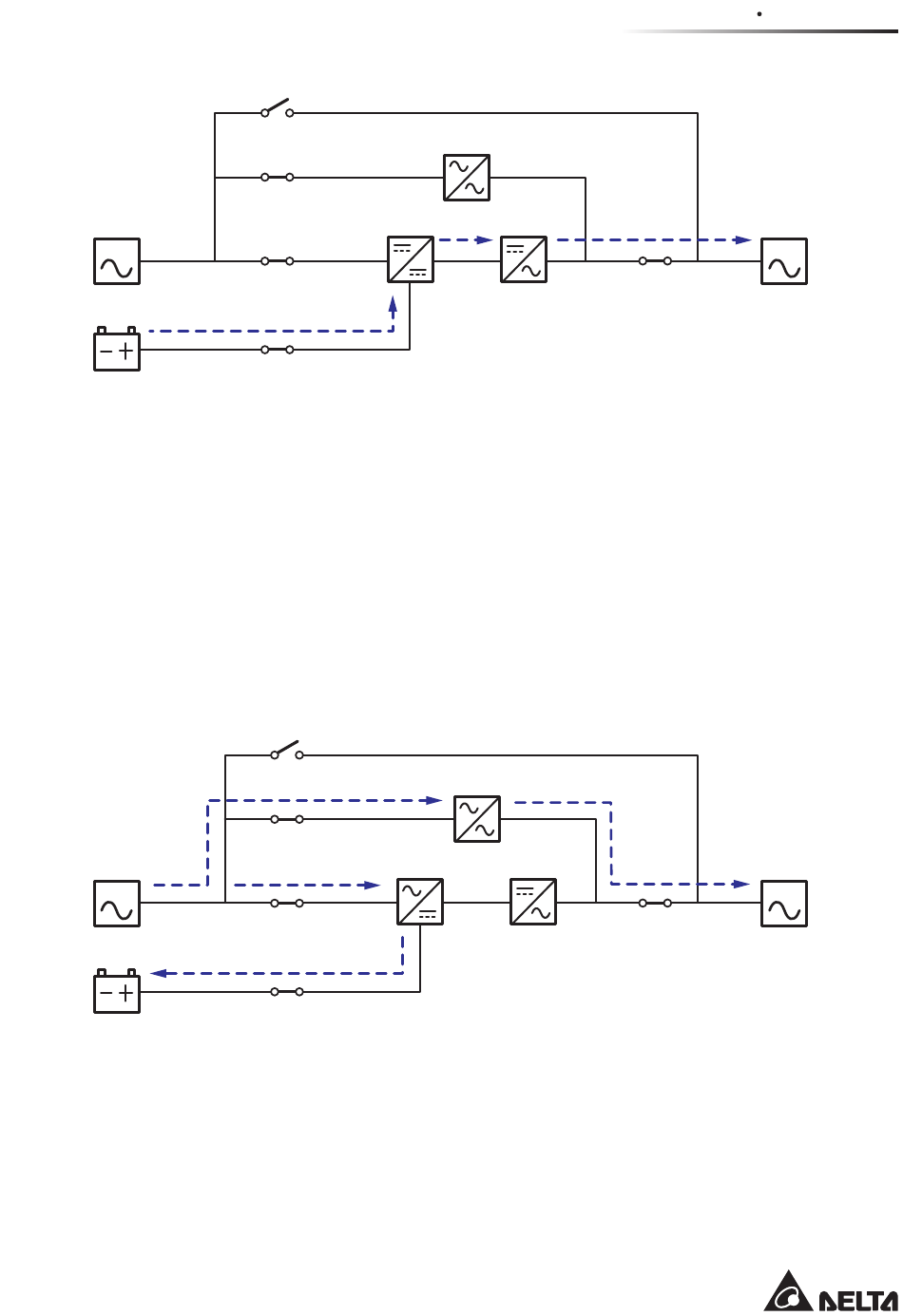

Abbildung 3-3: Schaltbild Bypass-Betrieb – Eine Einspeisung – Einzel-USV-Anlage
Q3
Q2
Gleichrichter
Q1
Q5
Q3
Q2
Gleichrichter
Q1
Q5
