Installation und Verkabelung
Innenansicht bei zwei geöffneten Vordertüren,
beide Schalterabdeckungen entfernt
N
Netzeingangs-
klemmen
L3
L2
L1
Bypass-
L3
Eingangs-
L2
L1
klemmen
N
USV-Ausgangs-
klemmen
L3
L2
L1

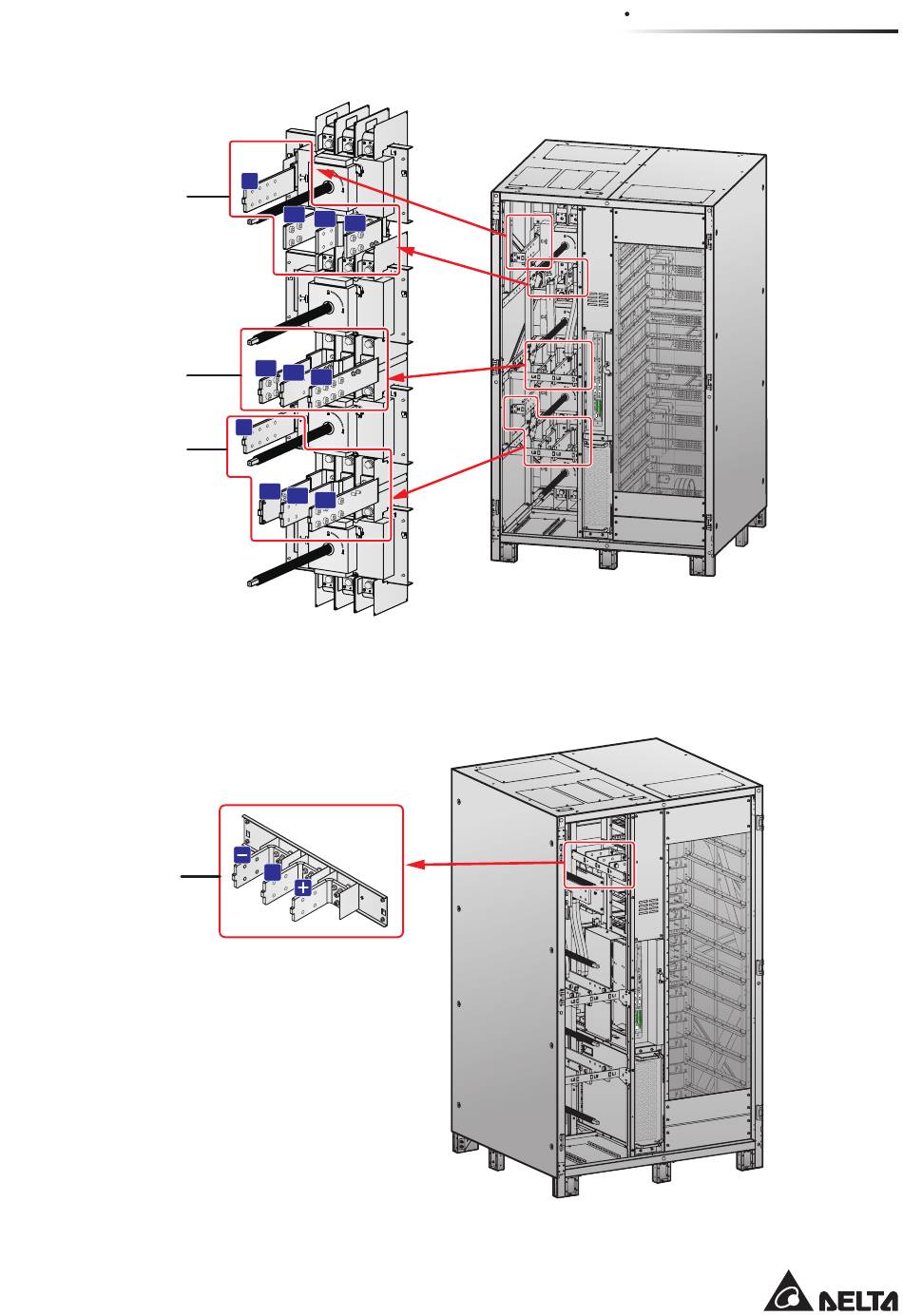

Abbildung 5-8: Anschlussklemmen Netzeingang, Bypass-Eingang und USV-Ausgang
Innenansicht bei zwei geöffneten Vordertüren,
beide Schalterabdeckungen entfernt
Batterie-
N
eingangs-
klemmen
Abbildung 5-9: Anschlussklemmen Batterieeingang
