UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS

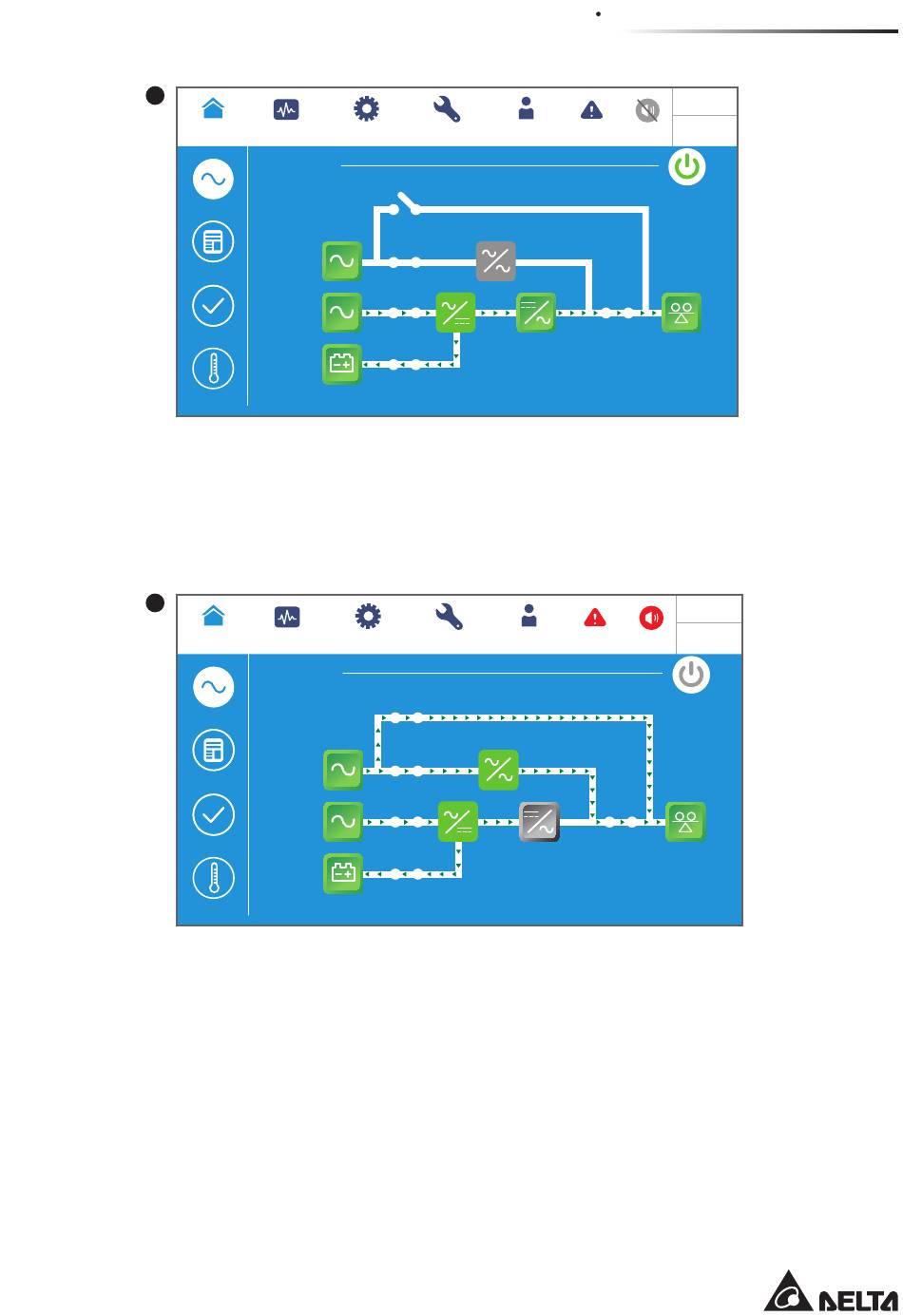

Der obige Bildschirm zeigt an, dass sich die USV im Frequenzumrichterbetrieb befindet
und der Bypass-Ausgang eingeschränkt ist. Weitere Informationen zur Einstellung des
Frequency-Conversion-Betriebs – siehe 7.10.2 Betriebsarteinstellung und 6.2.6
Systemstart im Frequenzumrichterbetrieb.
8
UPS-1.1
MEASUREMENT
Power Flow
POWER FLOW
Maintenance
Power Flow
Bypass
Bypass
Summary
Mains
System Status
90 %
5 mins
EMS
Nachdem der manuelle Bypass-Schalter (Q3) eingeschaltet wurde, schaltet die USV
in den Manuellen Bypass-Betrieb um. Der obige Bildschirm wird angezeigt. Bevor
Wartungsmitarbeiter Wartungsarbeiten durchführen können, muss die USV in diesen Be-
trieb umgeschaltet werden. Zudem muss sichergestellt werden, dass die gesamte Eingangs-
und Batterieleistung getrennt wurde. Nach dem Trennen der Spannungsversorgung ist die
LCD-Anzeige ausgeschaltet, und die Verbraucher sind nicht geschützt. Wenn die Bypass-
Einspeisung plötzlich gestört ist, sind die Verbraucher ohne Spannungsversorgung. Weitere
Informationen siehe 6.2.4 Systemstart im Manuellen Bypass-Betrieb.
SETUP
MAINTENANCE
LOG IN
Administrator
SETUP
MAINTENANCE
LOG IN
Administrator
7- 1 7
7
LCD-Anzeige und Einstellungen
10:15
Sep 25,2018
Frequency
EVENT LOG
Conversion
Load
30 %
10:15
2
Sep 25,2018
WARNING
Bypass
Load
30 %
