1
BYPASS
NETZ
Batterien
2
BYPASS
NETZ
Batterien

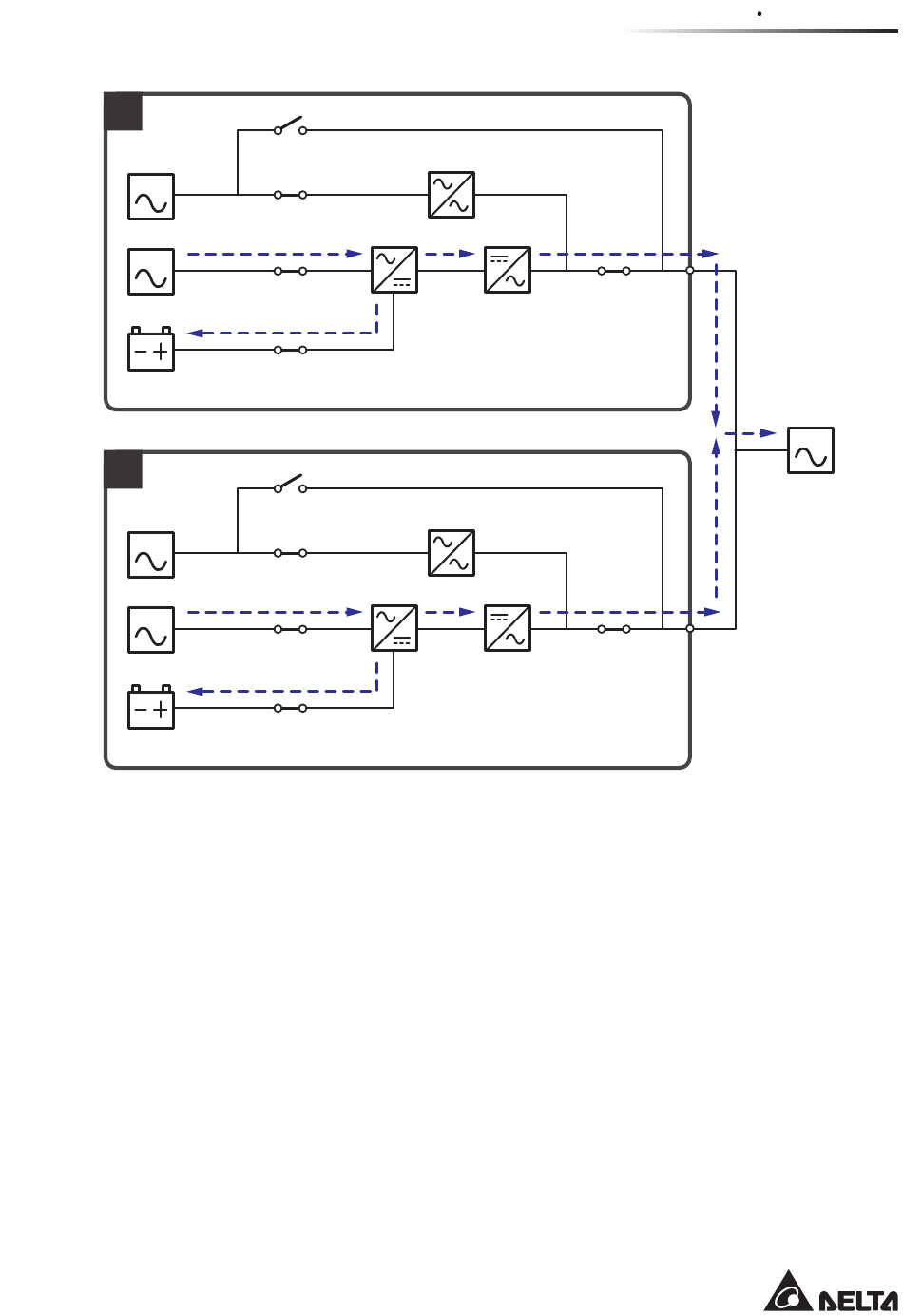

Abbildung 3-23: Schaltbild Batteriebetrieb – Zwei Einspeisungen – Parallele USV-Anlagen
3.2.10 Bypass-Betrieb – Zwei Einspeisungen – Parallele USV-Anlagen
Wenn alle Wechselrichter im parallelen Bypass-Betrieb ungewöhnliche Situationen er-
kennen, u. a. Überlast, Kurzschluss, abweichende Ausgangsspannung oder eine leere
Batterie, schalten sie sich automatisch ab. Wenn alle parallel geschalteten USV-Anlagen
zwischenzeitlich erkennen, dass die Bypass-Einspeisung normal arbeitet, schalten sie
automatisch in den Bypass-Betrieb, um die angeschlossenen kritischen Verbraucher vor
einer Unterbrechung der Spannungsversorgung zu schützen. Die kritischen Verbraucher
werden gleichmäßig unter den Parallelen USV-Anlagen aufgeteilt. Wenn die oben
genannten Störungen behoben wurden, schalten die parallel geschalteten USV-Anlagen
wieder aus dem Bypass-Betrieb in den Online-Betrieb zurück. Im parallelen Bypass-Betrieb
leuchtet die dreifarbige LED an jeder USV gelb, und der Text Bypass wird in der rechten
oberen Ecke des Bildschirms der jeweiligen USV angezeigt. Eine Übersicht über den
Stromfluss durch die parallel geschalteten USV-Anlagen im Bypass-Betrieb finden Sie in
Abbildung 3-24.
Q3
EUE
Q2
Gleichrichter
Q1
Q5
Q3
EUE
Q2
Gleichrichter
Q1
Q5
3- 2 3
Wechselrichter
Q4
Wechselrichter
Q4
3
Betriebsarten
LAST
