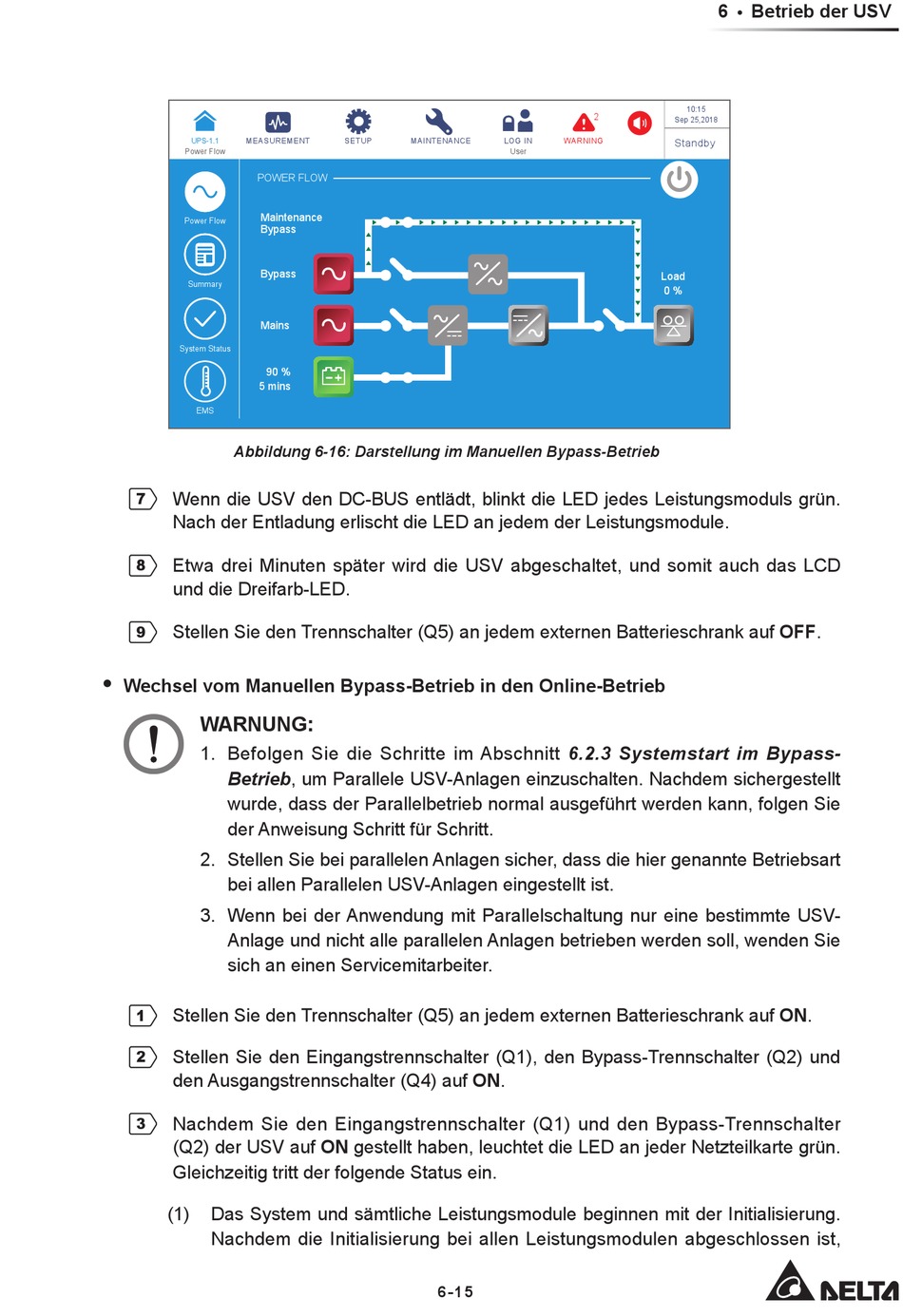

Abbildung 6-16: Darstellung im Manuellen Bypass-Betrieb
Wenn die USV den DC-BUS entlädt, blinkt die LED jedes Leistungsmoduls grün.
7
Nach der Entladung erlischt die LED an jedem der Leistungsmodule.
Etwa drei Minuten später wird die USV abgeschaltet, und somit auch das LCD
8
und die Dreifarb-LED.
Stellen Sie den Trennschalter (Q5) an jedem externen Batterieschrank auf OFF.
9
y
Wechsel vom Manuellen Bypass-Betrieb in den Online-Betrieb
WARNUNG:
1. Befolgen Sie die Schritte im Abschnitt 6.2.3 Systemstart im Bypass-
Betrieb, um Parallele USV-Anlagen einzuschalten. Nachdem sichergestellt
wurde, dass der Parallelbetrieb normal ausgeführt werden kann, folgen Sie
der Anweisung Schritt für Schritt.
2. Stellen Sie bei parallelen Anlagen sicher, dass die hier genannte Betriebsart
bei allen Parallelen USV-Anlagen eingestellt ist.
3. Wenn bei der Anwendung mit Parallelschaltung nur eine bestimmte USV-
Anlage und nicht alle parallelen Anlagen betrieben werden soll, wenden Sie
sich an einen Servicemitarbeiter.
Stellen Sie den Trennschalter (Q5) an jedem externen Batterieschrank auf ON.
1
Stellen Sie den Eingangstrennschalter (Q1), den Bypass-Trennschalter (Q2) und
2
den Ausgangstrennschalter (Q4) auf ON.
Nachdem Sie den Eingangstrennschalter (Q1) und den Bypass-Trennschalter
3
(Q2) der USV auf ON gestellt haben, leuchtet die LED an jeder Netzteilkarte grün.
Gleichzeitig tritt der folgende Status ein.
(1)
Das System und sämtliche Leistungsmodule beginnen mit der Initialisierung.
Nachdem die Initialisierung bei allen Leistungsmodulen abgeschlossen ist,
SETUP
MAINTENANCE
LOG IN
User
6- 1 5
6
10:15
2
Sep 25,2018
WARNING
Standby
Load
0 %
