Last
y
Zwei Einspeisungen (Parallele USV-Anlagen)
Bei zwei Netzquellen werden Parallele USV-Anlagen wie folgt angeschlossen:
1
2
3
Modulon DPH-Serie
HINWEIS:
1
*
Der Hersteller K.S. TERMINALS INC. wird empfohlen. Sie können gleich-
artige Klemmen anderer Hersteller verwenden.
Last
Erdung Last
Erdung Last

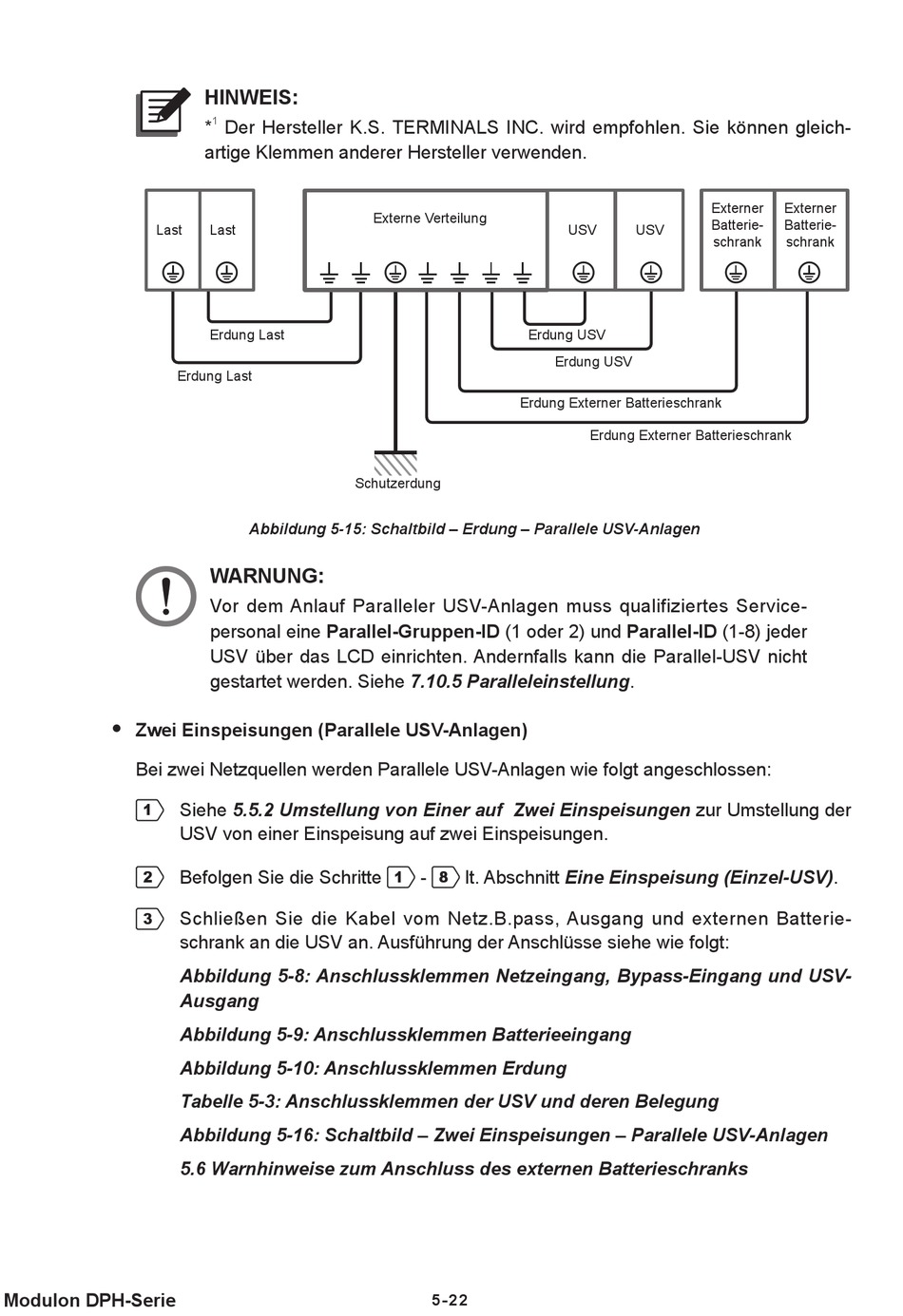

Abbildung 5-15: Schaltbild – Erdung – Parallele USV-Anlagen
WARNUNG:
Vor dem Anlauf Paralleler USV-Anlagen muss qualifiziertes Service-
personal eine Parallel-Gruppen-ID (1 oder 2) und Parallel-ID (1-8) jeder
USV über das LCD einrichten. Andernfalls kann die Parallel-USV nicht
gestartet werden. Siehe 7.10.5 Paralleleinstellung.
Siehe 5.5.2 Umstellung von Einer auf Zwei Einspeisungen zur Umstellung der
USV von einer Einspeisung auf zwei Einspeisungen.
Befolgen Sie die Schritte
Schließen Sie die Kabel vom Netz.B.pass, Ausgang und externen Batterie-
schrank an die USV an. Ausführung der Anschlüsse siehe wie folgt:
Abbildung 5-8: Anschlussklemmen Netzeingang, Bypass-Eingang und USV-
Ausgang
Abbildung 5-9: Anschlussklemmen Batterieeingang
Abbildung 5-10: Anschlussklemmen Erdung
Tabelle 5-3: Anschlussklemmen der USV und deren Belegung
Abbildung 5-16: Schaltbild – Zwei Einspeisungen – Parallele USV-Anlagen
5.6 Warnhinweise zum Anschluss des externen Batterieschranks
Externe Verteilung
Erdung Externer Batterieschrank
Schutzerdung
-
lt. Abschnitt Eine Einspeisung (Einzel-USV).
1
8
5- 2 2
USV
USV
Erdung USV
Erdung USV
Erdung Externer Batterieschrank
Externer
Externer
Batterie-
Batterie-
schrank
schrank
