Nr.
Charger Off (Positive) (Ladegerät Aus
5
(positiv))
Charger Off (Negative) (Ladegerät
6
Aus (negativ))
HINWEIS:
*
Off (Positive) und Charger Off (Negative) für diese beiden Elemente einrichten.
Zwecks entsprechender Einrichtung siehe Abschnitte 7.10.4 Einstellung der
Batterie und des Ladevorgangs und 7.10.6 Einstellung der potenzialfreien
Kontakte. Bitte wenden Sie sich bei Fragen an den Kundendienst von Delta.
4.1.7 Parallele Kommunikationskarten

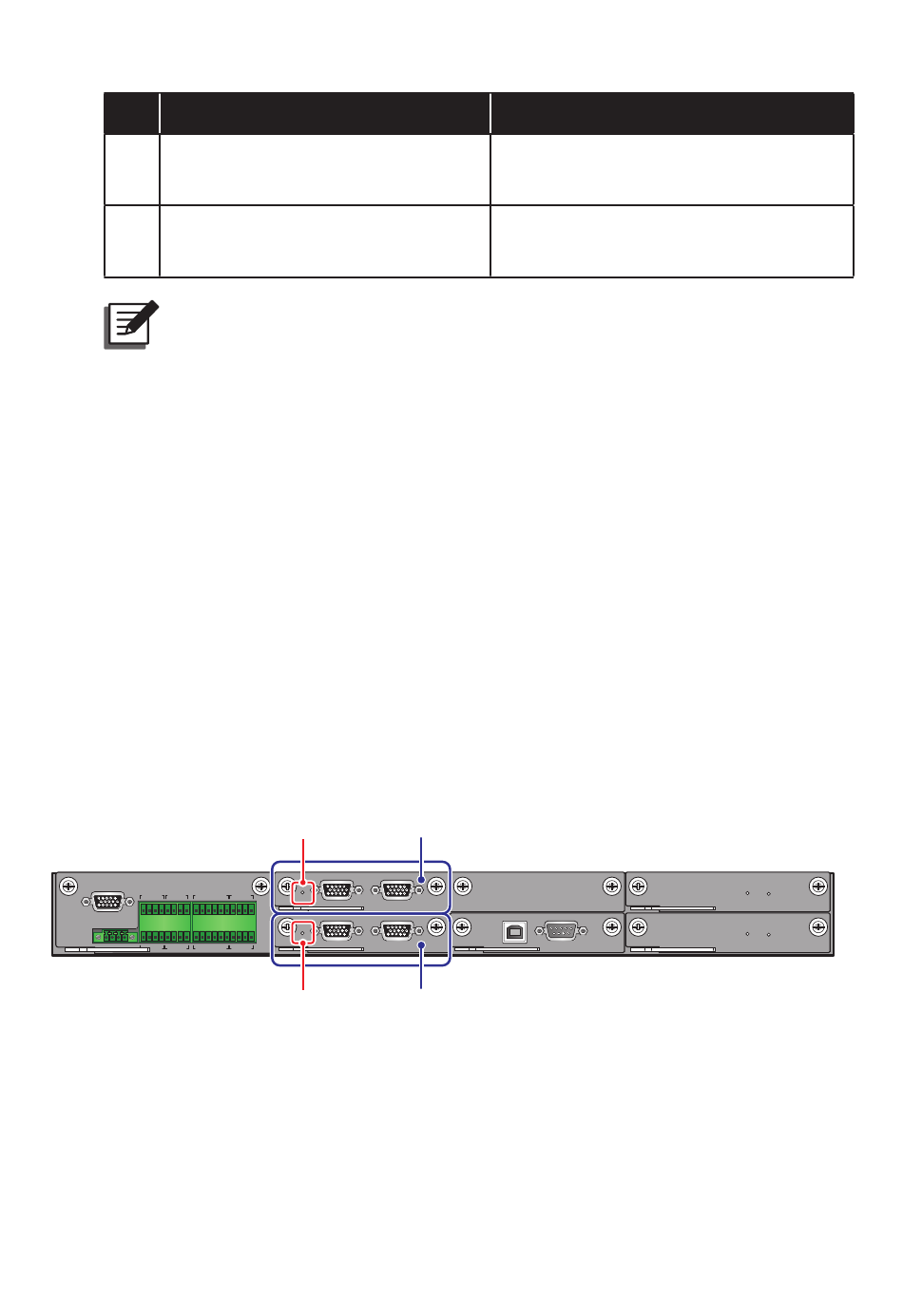

Die USV verfügt über zwei Parallelkommunikationskarten, die Parallelschnittstellen
mit LED und Redundanz-Schnittstellenkarten sind. Jede Karte hat eine LED und zwei
Parallelanschlüsse. Ihre Positionen stellen Abbildungen 4-11 und 4-12 dar.
Wenn beide Karten normal arbeiten, leuchtet die LED der Hauptkarte für Parallelkommu-
nikation grün und die der Redundanzkarte für Parallelkommunikation gelb.
Wenn eine Karte normal arbeitet und die andere gestört ist, leuchtet die LED der normal
arbeitenden Karte grün und die der gestörten Karte rot.
Während des Initialisierungsprozesses blinken die LEDn beider Karten gelb.
Redundanzkarte für LED
für Parallelkommunikation
DISPLAY
EXT. BATT
EXT.SWITCH
TEMP.
STATUS
S1
BT1 BT2
REPO
NC NO
BT3 BT4
S3
Abbildung 4-11: Anordnung der Haupt- und Redundanzkarten für Parallelkommunikation und deren
4.1.8 Parallelschnittstellen
Die Parallelschnittstellen (siehe Abbildung 4-12) werden für die Anbindung Paralleler USV-
Anlagen zur Erhöhung der Kapazität und Redundanz des Systems verwendet. Mit dem
Modulon DPH-Serie
Ereignis
*1
*1
1
Wenn Sie keine Delta Lithium-Ionen-Batterien verwenden, müssen Sie Charger
O/P DRY
I/P DRY
CONTACT
CONTACT
S2
P1
P2
P1
P2
P3
S4
P4
P5
P6
P3
P4
Hauptkarte für LED für
Parallelkommunikation
Schaltet das Ladegerät aus (positiv).
Schaltet das Ladegerät aus (negativ).
Redundanzkarte für
Parallelkommunikationskarte
PARALLEL
PARALLEL
USB
Hauptkarte für
Parallelkommunikation
LED
4- 1 2
