4.1.1 Display-Anschluss
Der Display-Anschluss wurde im Werk von Delta vor dem Versand mit dem vorgesehenen
Kabel an das 10-Zoll-Touchpanel angeschlossen.
4.1.2 REPO-Kontakte
Die REPO-Kontakte stellen schnelle und benutzerfreundliche Schnittstellen für die sichere
Systemabschaltung der USV im Notfall bereit. Verbinden Sie die REPO-Kontakte mit einem
bauseits bereitgestellten Schalter. So kann die USV per Fernzugriff abgeschaltet werden.
Die REPO-Kontakte bieten mit einem Schließer (NO) und einem Öffner (NC) diese beiden
Optionen zur Verwendung.
2 St. Schrauben
DISPLAY
EXT. BATT
TEMP.
BT1 BT2
REPO
NC NO
BT3 BT4
Karte mit potenzialfreie Kontakten
Modulon DPH-Serie
Öffner NC Schließer NO
Puffer
Puffer

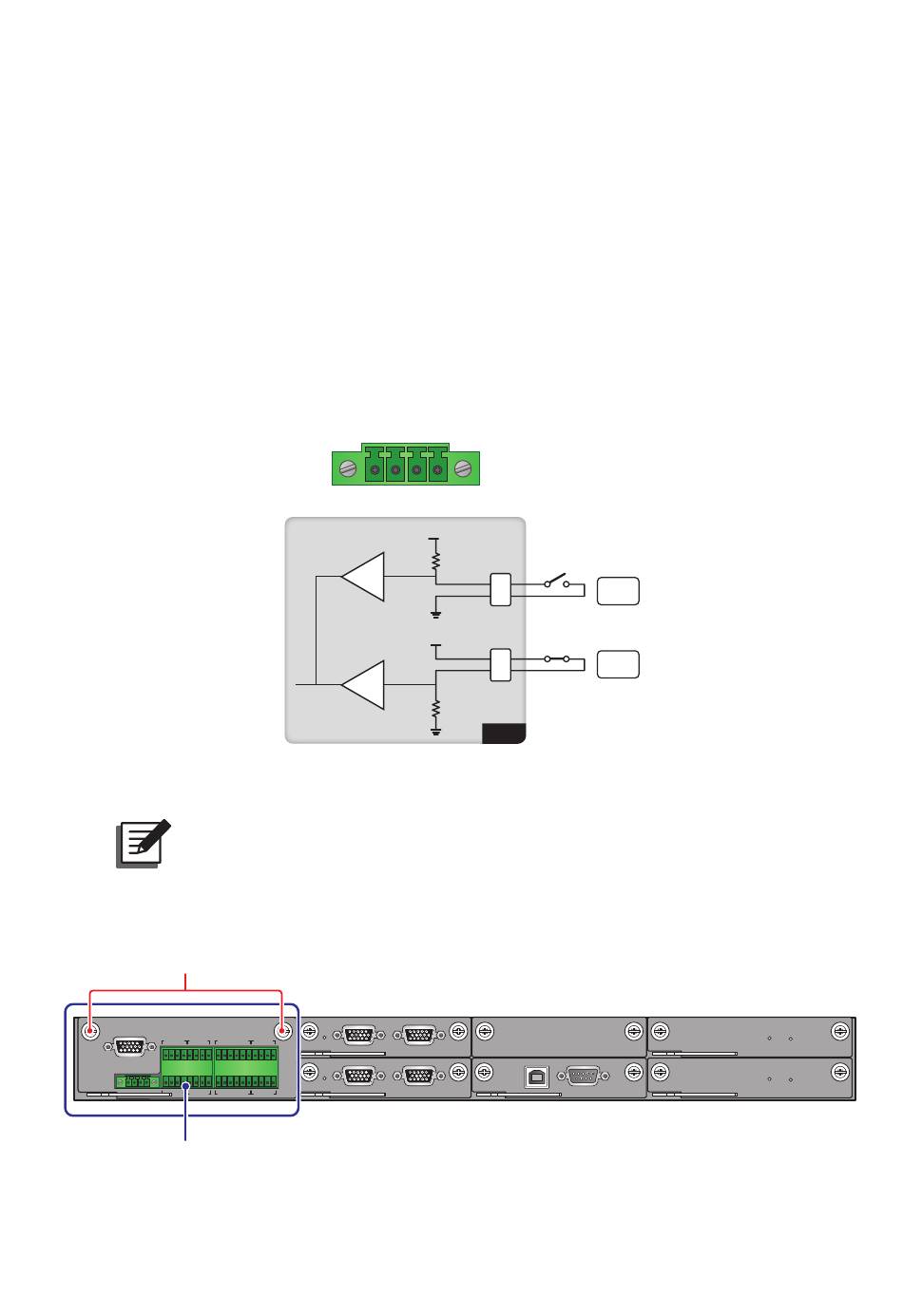

Abbildung 4-4: Ausführung der REPO-Kontakte
HINWEIS:
Wenn die Öffner-(NC)-Funktion genutzt werden soll, bauen Sie die Karte mit
Kontakten (siehe Abbildung 4-5) aus und entfernen Sie die Brücke CNR3 (siehe
Abbildung 4-6), bevor Sie die USV einschalten.
O/P DRY
I/P DRY
EXT.SWITCH
CONTACT
CONTACT
STATUS
S1
S2
P1
P2
P3
P1
P2
S3
S4
P4
P5
P6
P3
P4
Abbildung 4-5: Position der Karte mit potenzialfreien Kontakten
REPO
5V
3
4
5V
1
2
USV
PARALLEL
PARALLEL
USB
4 - 4
NO
NC
RS-232
BATT.
START
BATT.
START
