1.3.2.1 Eingabe/Ausgabe und Hebevorrichtung
Der Bereich Eingabe/Ausgabe und Hebevorrichtung des MultiProcessor enthält die folgenden Module:
Eine Eingabe-/Ausgabestation für Benutzer zum Laden und Entladen von Trägern sowie eine Hebe-
und Trägerablagevorrichtung zum Platzieren der Träger vor und nach der Verarbeitung.
Eingabe-/Ausgabestation
Die Eingabe-/Ausgabestation (EA) umfasst den EA-Zugang und den EA-Schacht. Wenn Benutzer
einen Träger in das Gerät laden möchten, öffnen sie den E/A-Zugang und platzieren die Träger im
Ablagefach. Anschließend schieben sie die Träger in den hinteren Bereich des E/A-Schachts. Die
Station verwendet zwei Sensoren, bevor ein Lauf gestartet wird: Einen Sensor zur Erkennung von
vorhandenen Trägern und einen Sensor zur Erkennung, ob der Träger in den hinteren Bereich des
EA-Schachts geschoben wurde. Der Träger muss in den hinteren Bereich des E/A-Schachts
geschoben werden, damit er an der Ablage der Hebevorrichtung ausgerichtet ist, welche die
Träger an andere Positionen im Gerät transportiert.

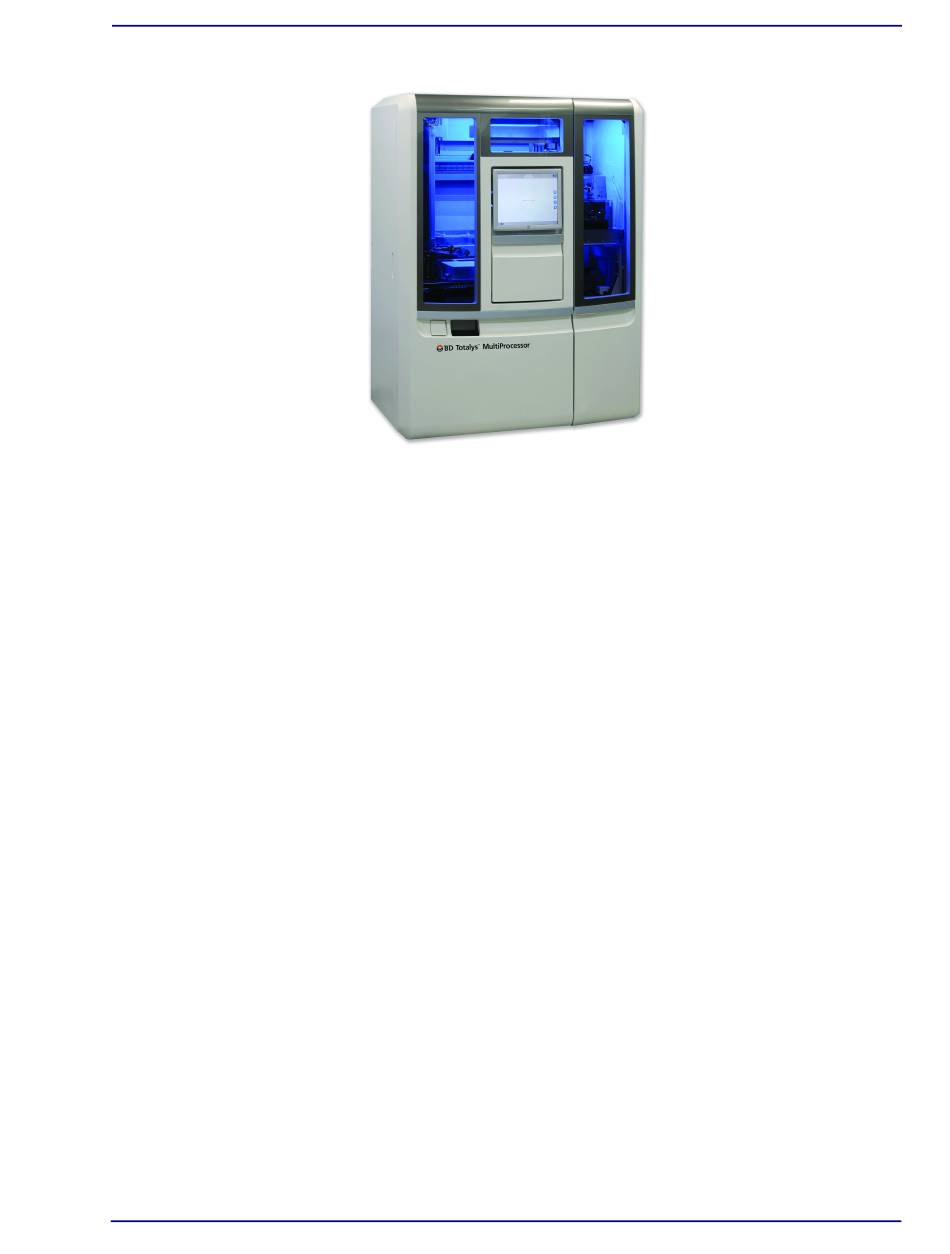

Abbildung 1-3 – BD Totalys™ MultiProcessor
