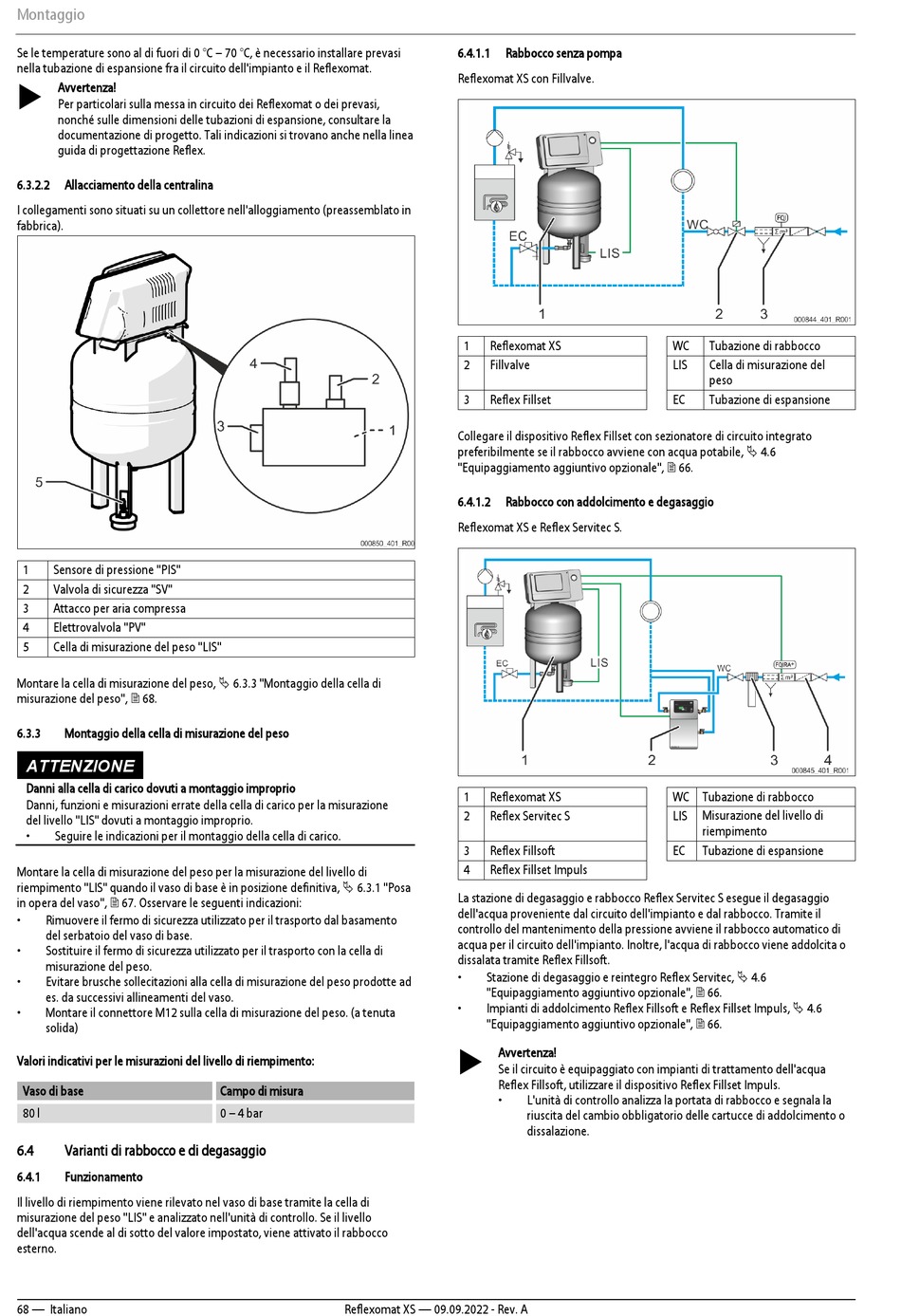

Reflex Reflexomat XS Originalbetriebsanleitung Seite 68

Montaggio
Se le temperature sono al di fuori di 0 °C – 70 °C, è necessario installare prevasi
nella tubazione di espansione fra il circuito dell'impianto e il Reflexomat.
 Avvertenza!
Per particolari sulla messa in circuito dei Reflexomat o dei prevasi,
nonché sulle dimensioni delle tubazioni di espansione, consultare la
documentazione di progetto. Tali indicazioni si trovano anche nella linea
guida di progettazione Reflex.
6.3.2.2 Allacciamento della centralina
I collegamenti sono situati su un collettore nell'alloggiamento (preassemblato in
fabbrica).
1 Sensore di pressione "PIS"
2 Valvola di sicurezza "SV"
3 Attacco per aria compressa
4 Elettrovalvola "PV"
5 Cella di misurazione del peso "LIS"
Montare la cella di misurazione del peso,  6.3.3 "Montaggio della cella di
misurazione del peso",  68.
6.3.3 Montaggio della cella di misurazione del peso
ATTENZIONE
Danni alla cella di carico dovuti a montaggio improprio
Danni, funzioni e misurazioni errate della cella di carico per la misurazione
del livello "LIS" dovuti a montaggio improprio.
• Seguire le indicazioni per il montaggio della cella di carico.
Montare la cella di misurazione del peso per la misurazione del livello di
riempimento "LIS" quando il vaso di base è in posizione definitiva,  6.3.1 "Posa
in opera del vaso",  67. Osservare le seguenti indicazioni:
• Rimuovere il fermo di sicurezza utilizzato per il trasporto dal basamento
del serbatoio del vaso di base.
• Sostituire il fermo di sicurezza utilizzato per il trasporto con la cella di
misurazione del peso.
• Evitare brusche sollecitazioni alla cella di misurazione del peso prodotte ad
es. da successivi allineamenti del vaso.
• Montare il connettore M12 sulla cella di misurazione del peso. (a tenuta
solida)
Valori indicativi per le misurazioni del livello di riempimento:
Vaso di base
80 l
6.4 Varianti di rabbocco e di degasaggio
6.4.1 Funzionamento
Il livello di riempimento viene rilevato nel vaso di base tramite la cella di
misurazione del peso "LIS" e analizzato nell'unità di controllo. Se il livello
dell'acqua scende al di sotto del valore impostato, viene attivato il rabbocco
esterno.
68 — Italiano
Campo di misura
0 – 4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4.1.1 Rabbocco senza pompa
Reflexomat XS con Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex Fillset
Collegare il dispositivo Reflex Fillset con sezionatore di circuito integrato
preferibilmente se il rabbocco avviene con acqua potabile,  4.6
"Equipaggiamento aggiuntivo opzionale",  66.
6.4.1.2 Rabbocco con addolcimento e degasaggio
Reflexomat XS e Reflex Servitec S.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Fillset Impuls
La stazione di degasaggio e rabbocco Reflex Servitec S esegue il degasaggio
dell'acqua proveniente dal circuito dell'impianto e dal rabbocco. Tramite il
controllo del mantenimento della pressione avviene il rabbocco automatico di
acqua per il circuito dell'impianto. Inoltre, l'acqua di rabbocco viene addolcita o
dissalata tramite Reflex Fillsoft.
Stazione di degasaggio e reintegro Reflex Servitec,  4.6
•
"Equipaggiamento aggiuntivo opzionale",  66.
• Impianti di addolcimento Reflex Fillsoft e Reflex Fillset Impuls,  4.6
"Equipaggiamento aggiuntivo opzionale",  66.
 Avvertenza!
Se il circuito è equipaggiato con impianti di trattamento dell'acqua
Reflex Fillsoft, utilizzare il dispositivo Reflex Fillset Impuls.
• L'unità di controllo analizza la portata di rabbocco e segnala la
riuscita del cambio obbligatorio delle cartucce di addolcimento o
dissalazione.
WC Tubazione di rabbocco
Cella di misurazione del
LIS
peso
EC Tubazione di espansione
WC Tubazione di rabbocco
LIS Misurazione del livello di
riempimento
EC Tubazione di espansione
