Operação

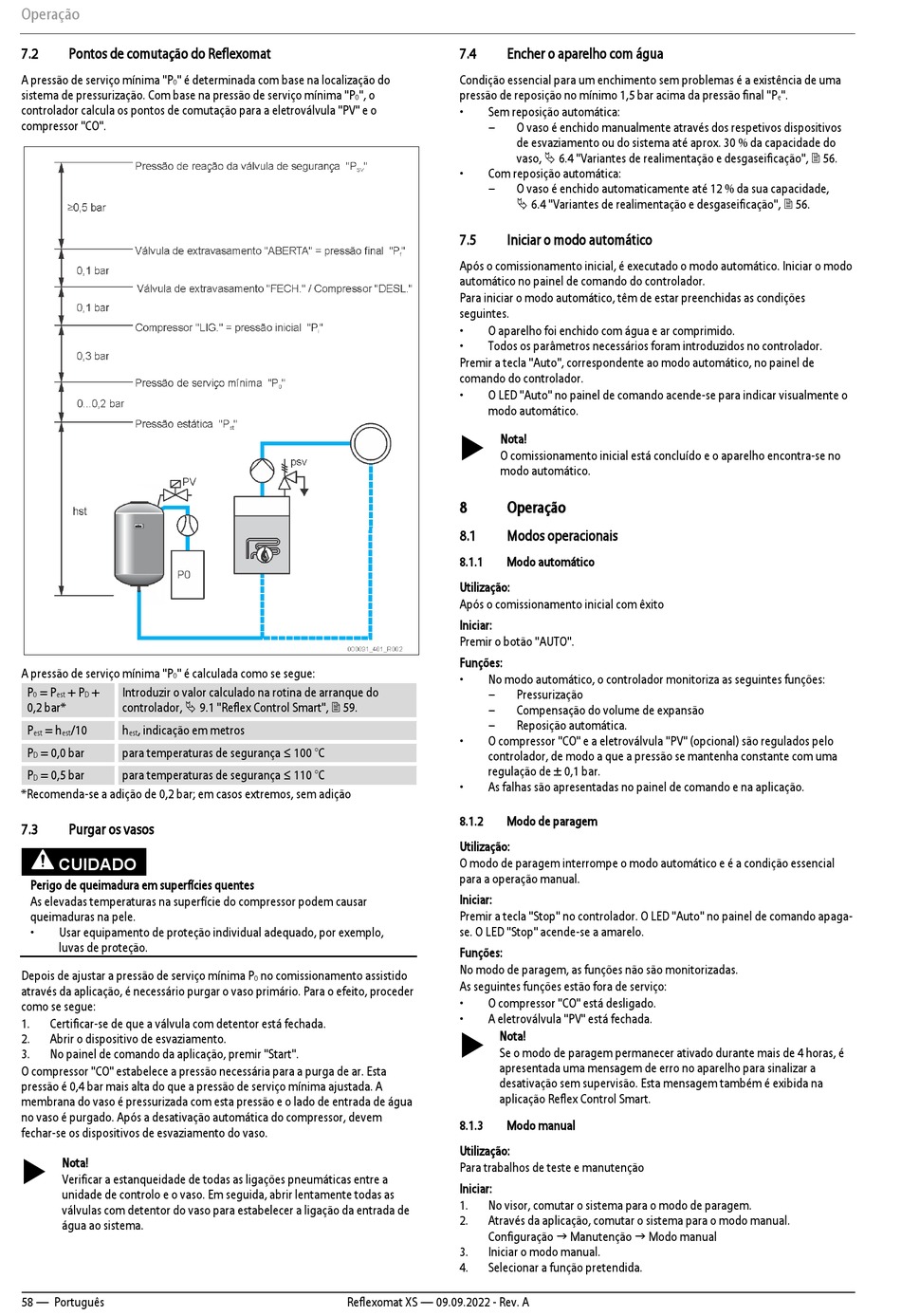

7.2 Pontos de comutação do Reflexomat
A pressão de serviço mínima "P " é determinada com base na localização do
0
sistema de pressurização. Com base na pressão de serviço mínima "P
controlador calcula os pontos de comutação para a eletroválvula "PV" e o
compressor "CO".
A pressão de serviço mínima "P " é calculada como se segue:
0
P = P + P + Introduzir o valor calculado na rotina de arranque do
0 est D
0,2 bar* controlador,  9.1 "Reflex Control Smart",  59.
P = h /10 h , indicação em metros
est est est
P = 0,0 bar para temperaturas de segurança ≤ 100 °C
D
P = 0,5 bar para temperaturas de segurança ≤ 110 °C
D
*Recomenda-se a adição de 0,2 bar; em casos extremos, sem adição
7.3 Purgar os vasos
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície do compressor podem causar
queimaduras na pele.
• Usar equipamento de proteção individual adequado, por exemplo,
luvas de proteção.
Depois de ajustar a pressão de serviço mínima P
através da aplicação, é necessário purgar o vaso primário. Para o efeito, proceder
como se segue:
1. Certificar-se de que a válvula com detentor está fechada.
2. Abrir o dispositivo de esvaziamento.
3. No painel de comando da aplicação, premir "Start".
O compressor "CO" estabelece a pressão necessária para a purga de ar. Esta
pressão é 0,4 bar mais alta do que a pressão de serviço mínima ajustada. A
membrana do vaso é pressurizada com esta pressão e o lado de entrada de água
no vaso é purgado. Após a desativação automática do compressor, devem
fechar-se os dispositivos de esvaziamento do vaso.

Nota!
Verificar a estanqueidade de todas as ligações pneumáticas entre a
unidade de controlo e o vaso. Em seguida, abrir lentamente todas as
válvulas com detentor do vaso para estabelecer a ligação da entrada de
água ao sistema.
58 — Português
", o
0
no comissionamento assistido
0
Reflexomat XS — 09.09.2022 - Rev. A
7.4 Encher o aparelho com água
Condição essencial para um enchimento sem problemas é a existência de uma
pressão de reposição no mínimo 1,5 bar acima da pressão final "P
• Sem reposição automática:
– O vaso é enchido manualmente através dos respetivos dispositivos
de esvaziamento ou do sistema até aprox. 30 % da capacidade do
vaso,  6.4 "Variantes de realimentação e desgaseificação",  56.
• Com reposição automática:
– O vaso é enchido automaticamente até 12 % da sua capacidade,
 6.4 "Variantes de realimentação e desgaseificação",  56.
7.5 Iniciar o modo automático
Após o comissionamento inicial, é executado o modo automático. Iniciar o modo
automático no painel de comando do controlador.
Para iniciar o modo automático, têm de estar preenchidas as condições
seguintes.
• O aparelho foi enchido com água e ar comprimido.
• Todos os parâmetros necessários foram introduzidos no controlador.
Premir a tecla "Auto", correspondente ao modo automático, no painel de
comando do controlador.
• O LED "Auto" no painel de comando acende-se para indicar visualmente o
modo automático.

Nota!
O comissionamento inicial está concluído e o aparelho encontra-se no
modo automático.
8 Operação
8.1 Modos operacionais
8.1.1 Modo automático
Utilização:
Após o comissionamento inicial com êxito
Iniciar:
Premir o botão "AUTO".
Funções:
• No modo automático, o controlador monitoriza as seguintes funções:
– Pressurização
– Compensação do volume de expansão
– Reposição automática.
• O compressor "CO" e a eletroválvula "PV" (opcional) são regulados pelo
controlador, de modo a que a pressão se mantenha constante com uma
regulação de ± 0,1 bar.
• As falhas são apresentadas no painel de comando e na aplicação.
8.1.2 Modo de paragem
Utilização:
O modo de paragem interrompe o modo automático e é a condição essencial
para a operação manual.
Iniciar:
Premir a tecla "Stop" no controlador. O LED "Auto" no painel de comando apaga-
se. O LED "Stop" acende-se a amarelo.
Funções:
No modo de paragem, as funções não são monitorizadas.
As seguintes funções estão fora de serviço:
• O compressor "CO" está desligado.
• A eletroválvula "PV" está fechada.
 Nota!
Se o modo de paragem permanecer ativado durante mais de 4 horas, é
apresentada uma mensagem de erro no aparelho para sinalizar a
desativação sem supervisão. Esta mensagem também é exibida na
aplicação Reflex Control Smart.
8.1.3 Modo manual
Utilização:
Para trabalhos de teste e manutenção
Iniciar:
1. No visor, comutar o sistema para o modo de paragem.
2. Através da aplicação, comutar o sistema para o modo manual.
Configuração  Manutenção  Modo manual
3. Iniciar o modo manual.
4. Selecionar a função pretendida.
".
e
