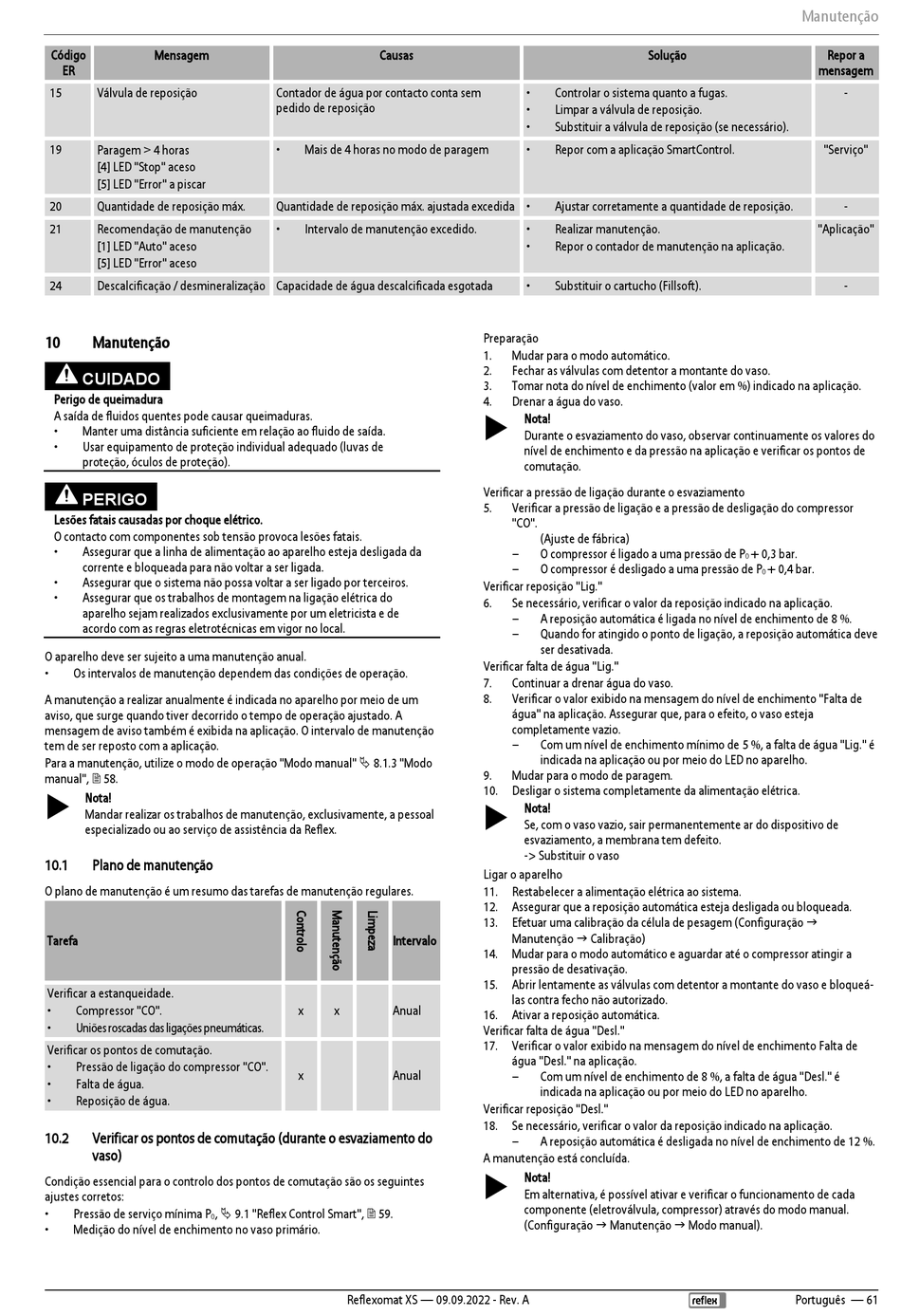

Plano De Manutenção - Reflex Reflexomat XS Originalbetriebsanleitung

Código Mensagem
ER
15 Válvula de reposição
Paragem ˃ 4 horas
19
[4] LED "Stop" aceso
[5] LED "Error" a piscar
20 Quantidade de reposição máx.
21 Recomendação de manutenção
[1] LED "Auto" aceso
[5] LED "Error" aceso
24 Descalcificação / desmineralização Capacidade de água descalcificada esgotada
10 Manutenção
CUIDADO
Perigo de queimadura
A saída de fluidos quentes pode causar queimaduras.
• Manter uma distância suficiente em relação ao fluido de saída.
• Usar equipamento de proteção individual adequado (luvas de
proteção, óculos de proteção).
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
• Assegurar que o sistema não possa voltar a ser ligado por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas em vigor no local.
O aparelho deve ser sujeito a uma manutenção anual.
• Os intervalos de manutenção dependem das condições de operação.
A manutenção a realizar anualmente é indicada no aparelho por meio de um
aviso, que surge quando tiver decorrido o tempo de operação ajustado. A
mensagem de aviso também é exibida na aplicação. O intervalo de manutenção
tem de ser reposto com a aplicação.
Para a manutenção, utilize o modo de operação "Modo manual"  8.1.3 "Modo
manual",  58.
 Nota!
Mandar realizar os trabalhos de manutenção, exclusivamente, a pessoal
especializado ou ao serviço de assistência da Reflex.
10.1 Plano de manutenção
O plano de manutenção é um resumo das tarefas de manutenção regulares.
Tarefa
Verificar a estanqueidade.
• Compressor "CO".
• Uniões roscadas das ligações pneumáticas.
Verificar os pontos de comutação.
• Pressão de ligação do compressor "CO".
• Falta de água.
• Reposição de água.
10.2 Verificar os pontos de comutação (durante o esvaziamento do
vaso)
Condição essencial para o controlo dos pontos de comutação são os seguintes
ajustes corretos:
• Pressão de serviço mínima P
0
• Medição do nível de enchimento no vaso primário.
Causas
Contador de água por contacto conta sem
pedido de reposição
• Mais de 4 horas no modo de paragem
Quantidade de reposição máx. ajustada excedida •
• Intervalo de manutenção excedido.
x x
x
,  9.1 "Reflex Control Smart",  59.
Reflexomat XS — 09.09.2022 - Rev. A
• Controlar o sistema quanto a fugas.
• Limpar a válvula de reposição.
• Substituir a válvula de reposição (se necessário).
• Repor com a aplicação SmartControl.
Ajustar corretamente a quantidade de reposição.
• Realizar manutenção.
• Repor o contador de manutenção na aplicação.
• Substituir o cartucho (Fillsoft).
Preparação
1. Mudar para o modo automático.
2. Fechar as válvulas com detentor a montante do vaso.
3. Tomar nota do nível de enchimento (valor em %) indicado na aplicação.
4. Drenar a água do vaso.
 Nota!
Durante o esvaziamento do vaso, observar continuamente os valores do
nível de enchimento e da pressão na aplicação e verificar os pontos de
comutação.
Verificar a pressão de ligação durante o esvaziamento
5. Verificar a pressão de ligação e a pressão de desligação do compressor
"CO".
(Ajuste de fábrica)
– O compressor é ligado a uma pressão de P
– O compressor é desligado a uma pressão de P
Verificar reposição "Lig."
6. Se necessário, verificar o valor da reposição indicado na aplicação.
– A reposição automática é ligada no nível de enchimento de 8 %.
– Quando for atingido o ponto de ligação, a reposição automática deve
ser desativada.
Verificar falta de água "Lig."
7. Continuar a drenar água do vaso.
8. Verificar o valor exibido na mensagem do nível de enchimento "Falta de
água" na aplicação. Assegurar que, para o efeito, o vaso esteja
completamente vazio.
– Com um nível de enchimento mínimo de 5 %, a falta de água "Lig." é
indicada na aplicação ou por meio do LED no aparelho.
9. Mudar para o modo de paragem.
10. Desligar o sistema completamente da alimentação elétrica.

Nota!
Se, com o vaso vazio, sair permanentemente ar do dispositivo de
esvaziamento, a membrana tem defeito.
-> Substituir o vaso
Ligar o aparelho
11. Restabelecer a alimentação elétrica ao sistema.
12. Assegurar que a reposição automática esteja desligada ou bloqueada.
13. Efetuar uma calibração da célula de pesagem (Configuração 
Manutenção  Calibração)
Intervalo
14. Mudar para o modo automático e aguardar até o compressor atingir a
pressão de desativação.
15. Abrir lentamente as válvulas com detentor a montante do vaso e bloqueá-
las contra fecho não autorizado.
Anual
16. Ativar a reposição automática.
Verificar falta de água "Desl."
17. Verificar o valor exibido na mensagem do nível de enchimento Falta de
água "Desl." na aplicação.
Anual
– Com um nível de enchimento de 8 %, a falta de água "Desl." é
indicada na aplicação ou por meio do LED no aparelho.
Verificar reposição "Desl."
18. Se necessário, verificar o valor da reposição indicado na aplicação.
– A reposição automática é desligada no nível de enchimento de 12 %.
A manutenção está concluída.
 Nota!
Em alternativa, é possível ativar e verificar o funcionamento de cada
componente (eletroválvula, compressor) através do modo manual.
(Configuração  Manutenção  Modo manual).
Manutenção
Solução
"Aplicação"
+ 0,3 bar.
0
+ 0,4 bar.
0
Português — 61
Repor a
mensagem
-
"Serviço"
-
-
