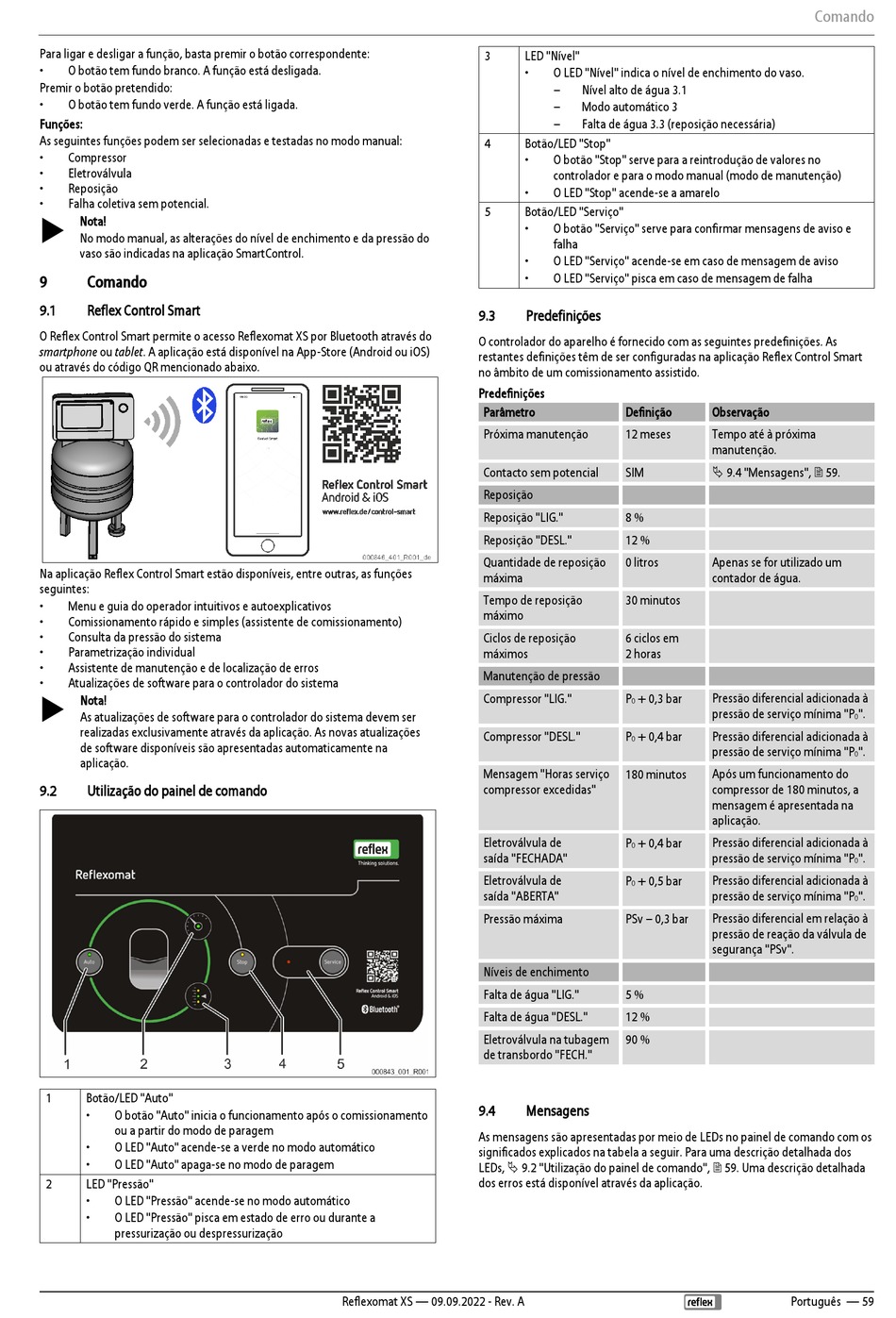

Reflex Reflexomat XS Originalbetriebsanleitung Seite 59

Para ligar e desligar a função, basta premir o botão correspondente:
• O botão tem fundo branco. A função está desligada.
Premir o botão pretendido:
• O botão tem fundo verde. A função está ligada.
Funções:
As seguintes funções podem ser selecionadas e testadas no modo manual:
• Compressor
• Eletroválvula
• Reposição
• Falha coletiva sem potencial.
 Nota!
No modo manual, as alterações do nível de enchimento e da pressão do
vaso são indicadas na aplicação SmartControl.
9 Comando
9.1 Reflex Control Smart
O Reflex Control Smart permite o acesso Reflexomat XS por Bluetooth através do
smartphone ou tablet. A aplicação está disponível na App-Store (Android ou iOS)
ou através do código QR mencionado abaixo.
Na aplicação Reflex Control Smart estão disponíveis, entre outras, as funções
seguintes:
• Menu e guia do operador intuitivos e autoexplicativos
• Comissionamento rápido e simples (assistente de comissionamento)
• Consulta da pressão do sistema
• Parametrização individual
• Assistente de manutenção e de localização de erros
• Atualizações de software para o controlador do sistema
 Nota!
As atualizações de software para o controlador do sistema devem ser
realizadas exclusivamente através da aplicação. As novas atualizações
de software disponíveis são apresentadas automaticamente na
aplicação.
9.2 Utilização do painel de comando
1 Botão/LED "Auto"
• O botão "Auto" inicia o funcionamento após o comissionamento
ou a partir do modo de paragem
• O LED "Auto" acende-se a verde no modo automático
• O LED "Auto" apaga-se no modo de paragem
2 LED "Pressão"
• O LED "Pressão" acende-se no modo automático
• O LED "Pressão" pisca em estado de erro ou durante a
pressurização ou despressurização
3
4
5
9.3
O controlador do aparelho é fornecido com as seguintes predefinições. As
restantes definições têm de ser configuradas na aplicação Reflex Control Smart
no âmbito de um comissionamento assistido.
Predefinições
Parâmetro
Próxima manutenção
Contacto sem potencial
Reposição
Reposição "LIG."
Reposição "DESL."
Quantidade de reposição
máxima
Tempo de reposição
máximo
Ciclos de reposição
máximos
Manutenção de pressão
Compressor "LIG."
Compressor "DESL."
Mensagem "Horas serviço
compressor excedidas"
Eletroválvula de
saída "FECHADA"
Eletroválvula de
saída "ABERTA"
Pressão máxima
Níveis de enchimento
Falta de água "LIG."
Falta de água "DESL."
Eletroválvula na tubagem
de transbordo "FECH."
9.4
As mensagens são apresentadas por meio de LEDs no painel de comando com os
significados explicados na tabela a seguir. Para uma descrição detalhada dos
LEDs,  9.2 "Utilização do painel de comando",  59. Uma descrição detalhada
dos erros está disponível através da aplicação.
Reflexomat XS — 09.09.2022 - Rev. A
LED "Nível"
• O LED "Nível" indica o nível de enchimento do vaso.
– Nível alto de água 3.1
– Modo automático 3
– Falta de água 3.3 (reposição necessária)
Botão/LED "Stop"
• O botão "Stop" serve para a reintrodução de valores no
controlador e para o modo manual (modo de manutenção)
• O LED "Stop" acende-se a amarelo
Botão/LED "Serviço"
• O botão "Serviço" serve para confirmar mensagens de aviso e
falha
• O LED "Serviço" acende-se em caso de mensagem de aviso
• O LED "Serviço" pisca em caso de mensagem de falha
Predefinições
Definição
12 meses
SIM
8 %
12 %
0 litros
30 minutos
6 ciclos em
2 horas
P + 0,3 bar
0
P + 0,4 bar
0
180 minutos
P + 0,4 bar
0
P + 0,5 bar
0
PSv – 0,3 bar
5 %
12 %
90 %
Mensagens
Comando
Observação
Tempo até à próxima
manutenção.
 9.4 "Mensagens",  59.
Apenas se for utilizado um
contador de água.
Pressão diferencial adicionada à
pressão de serviço mínima "P ".
0
Pressão diferencial adicionada à
pressão de serviço mínima "P ".
0
Após um funcionamento do
compressor de 180 minutos, a
mensagem é apresentada na
aplicação.
Pressão diferencial adicionada à
pressão de serviço mínima "P ".
0
Pressão diferencial adicionada à
pressão de serviço mínima "P ".
0
Pressão diferencial em relação à
pressão de reação da válvula de
segurança "PSv".
Português — 59
