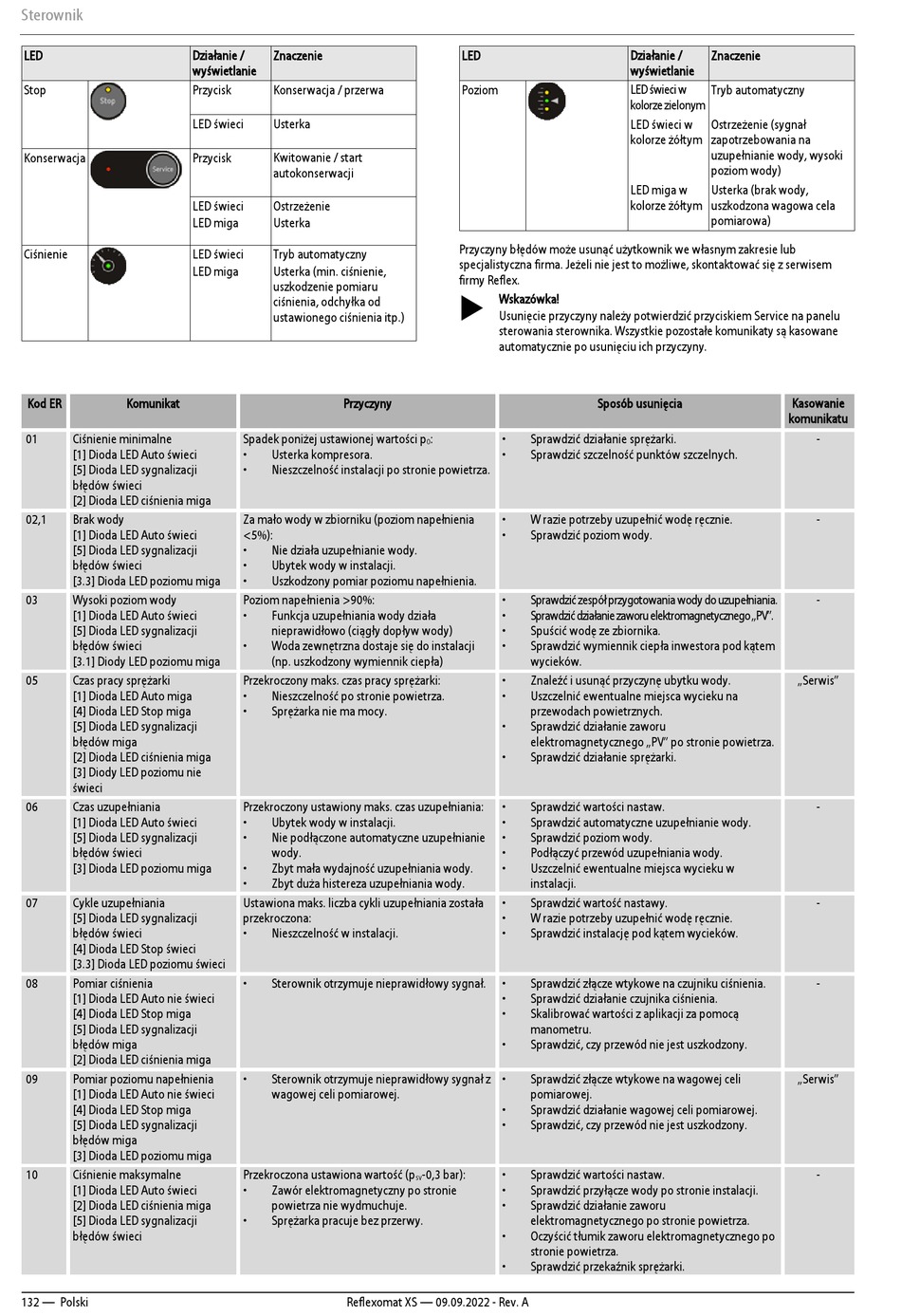

Reflex Reflexomat XS Originalbetriebsanleitung Seite 132

Sterownik
LED
Stop
Konserwacja
Ciśnienie
Kod ER Komunikat
01 Ciśnienie minimalne
[1] Dioda LED Auto świeci
[5] Dioda LED sygnalizacji
błędów świeci
[2] Dioda LED ciśnienia miga
02,1 Brak wody
[1] Dioda LED Auto świeci
[5] Dioda LED sygnalizacji
błędów świeci
[3.3] Dioda LED poziomu miga
03 Wysoki poziom wody
[1] Dioda LED Auto świeci
[5] Dioda LED sygnalizacji
błędów świeci
[3.1] Diody LED poziomu miga
05 Czas pracy sprężarki
[1] Dioda LED Auto miga
[4] Dioda LED Stop miga
[5] Dioda LED sygnalizacji
błędów miga
[2] Dioda LED ciśnienia miga
[3] Diody LED poziomu nie
świeci
06 Czas uzupełniania
[1] Dioda LED Auto świeci
[5] Dioda LED sygnalizacji
błędów świeci
[3] Dioda LED poziomu miga
07 Cykle uzupełniania
[5] Dioda LED sygnalizacji
błędów świeci
[4] Dioda LED Stop świeci
[3.3] Dioda LED poziomu świeci
08 Pomiar ciśnienia
[1] Dioda LED Auto nie świeci
[4] Dioda LED Stop miga
[5] Dioda LED sygnalizacji
błędów miga
[2] Dioda LED ciśnienia miga
09 Pomiar poziomu napełnienia
[1] Dioda LED Auto nie świeci
[4] Dioda LED Stop miga
[5] Dioda LED sygnalizacji
błędów miga
[3] Dioda LED poziomu miga
10 Ciśnienie maksymalne
[1] Dioda LED Auto świeci
[2] Dioda LED ciśnienia miga
[5] Dioda LED sygnalizacji
błędów świeci
132 — Polski
Działanie / Znaczenie
wyświetlanie
Przycisk Konserwacja / przerwa
LED świeci Usterka
Kwitowanie / start
Przycisk
autokonserwacji
LED świeci Ostrzeżenie
LED miga Usterka
LED świeci Tryb automatyczny
LED miga Usterka (min. ciśnienie,
uszkodzenie pomiaru
ciśnienia, odchyłka od
ustawionego ciśnienia itp.)
Przyczyny
Spadek poniżej ustawionej wartości p
• Usterka kompresora.
• Nieszczelność instalacji po stronie powietrza.
Za mało wody w zbiorniku (poziom napełnienia
<5%):
• Nie działa uzupełnianie wody.
• Ubytek wody w instalacji.
• Uszkodzony pomiar poziomu napełnienia.
Poziom napełnienia >90%:
• Funkcja uzupełniania wody działa
nieprawidłowo (ciągły dopływ wody)
• Woda zewnętrzna dostaje się do instalacji
(np. uszkodzony wymiennik ciepła)
Przekroczony maks. czas pracy sprężarki:
• Nieszczelność po stronie powietrza.
• Sprężarka nie ma mocy.
Przekroczony ustawiony maks. czas uzupełniania:
• Ubytek wody w instalacji.
• Nie podłączone automatyczne uzupełnianie
wody.
• Zbyt mała wydajność uzupełniania wody.
• Zbyt duża histereza uzupełniania wody.
Ustawiona maks. liczba cykli uzupełniania została
przekroczona:
• Nieszczelność w instalacji.
• Sterownik otrzymuje nieprawidłowy sygnał.
• Sterownik otrzymuje nieprawidłowy sygnał z
wagowej celi pomiarowej.
Przekroczona ustawiona wartość (p
• Zawór elektromagnetyczny po stronie
powietrza nie wydmuchuje.
• Sprężarka pracuje bez przerwy.
Reflexomat XS — 09.09.2022 - Rev. A
LED
Poziom
Przyczyny błędów może usunąć użytkownik we własnym zakresie lub
specjalistyczna firma. Jeżeli nie jest to możliwe, skontaktować się z serwisem
firmy Reflex.
 Wskazówka!
Usunięcie przyczyny należy potwierdzić przyciskiem Service na panelu
sterowania sterownika. Wszystkie pozostałe komunikaty są kasowane
automatycznie po usunięciu ich przyczyny.
: • Sprawdzić działanie sprężarki.
0
• Sprawdzić szczelność punktów szczelnych.
• W razie potrzeby uzupełnić wodę ręcznie.
• Sprawdzić poziom wody.
• Sprawdzić zespół przygotowania wody do uzupełniania.
• Sprawdzić działanie zaworu elektromagnetycznego „PV".
• Spuścić wodę ze zbiornika.
• Sprawdzić wymiennik ciepła inwestora pod kątem
wycieków.
• Znaleźć i usunąć przyczynę ubytku wody.
• Uszczelnić ewentualne miejsca wycieku na
przewodach powietrznych.
• Sprawdzić działanie zaworu
elektromagnetycznego „PV" po stronie powietrza.
• Sprawdzić działanie sprężarki.
• Sprawdzić wartości nastaw.
• Sprawdzić automatyczne uzupełnianie wody.
• Sprawdzić poziom wody.
• Podłączyć przewód uzupełniania wody.
• Uszczelnić ewentualne miejsca wycieku w
instalacji.
• Sprawdzić wartość nastawy.
• W razie potrzeby uzupełnić wodę ręcznie.
• Sprawdzić instalację pod kątem wycieków.
• Sprawdzić złącze wtykowe na czujniku ciśnienia.
• Sprawdzić działanie czujnika ciśnienia.
• Skalibrować wartości z aplikacji za pomocą
manometru.
• Sprawdzić, czy przewód nie jest uszkodzony.
• Sprawdzić złącze wtykowe na wagowej celi
pomiarowej.
• Sprawdzić działanie wagowej celi pomiarowej.
• Sprawdzić, czy przewód nie jest uszkodzony.
-0,3 bar): • Sprawdzić wartości nastaw.
sv
• Sprawdzić przyłącze wody po stronie instalacji.
• Sprawdzić działanie zaworu
elektromagnetycznego po stronie powietrza.
• Oczyścić tłumik zaworu elektromagnetycznego po
stronie powietrza.
• Sprawdzić przekaźnik sprężarki.
Działanie / Znaczenie
wyświetlanie
LED świeci w Tryb automatyczny
kolorze zielonym
LED świeci w Ostrzeżenie (sygnał
kolorze żółtym zapotrzebowania na
uzupełnianie wody, wysoki
poziom wody)
LED miga w Usterka (brak wody,
kolorze żółtym uszkodzona wagowa cela
pomiarowa)
Sposób usunięcia Kasowanie
komunikatu
-
-
-
„Serwis"
-
-
-
„Serwis"
-
