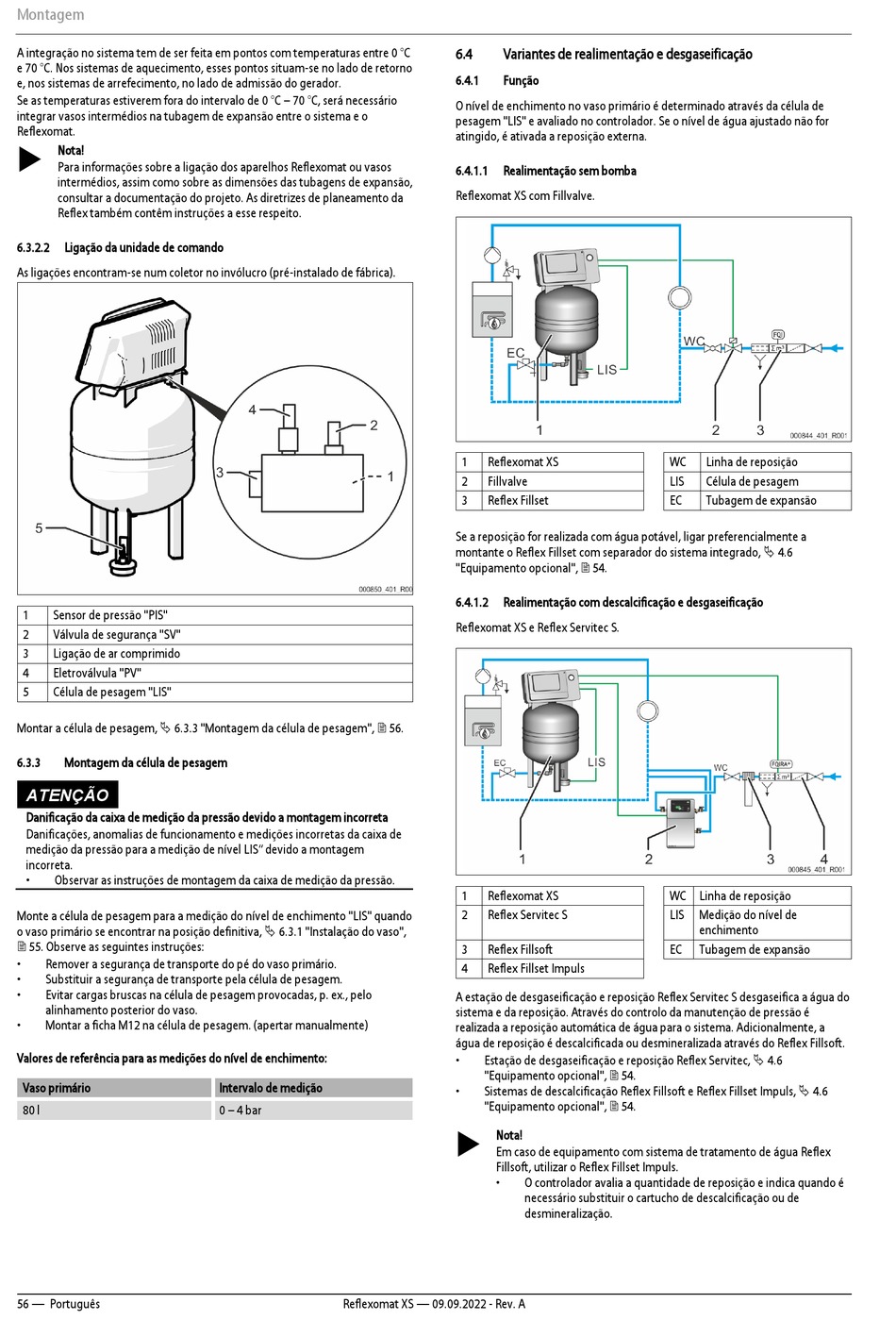

Montagem
A integração no sistema tem de ser feita em pontos com temperaturas entre 0 °C
e 70 °C. Nos sistemas de aquecimento, esses pontos situam-se no lado de retorno
e, nos sistemas de arrefecimento, no lado de admissão do gerador.
Se as temperaturas estiverem fora do intervalo de 0 °C – 70 °C, será necessário
integrar vasos intermédios na tubagem de expansão entre o sistema e o
Reflexomat.

Nota!
Para informações sobre a ligação dos aparelhos Reflexomat ou vasos
intermédios, assim como sobre as dimensões das tubagens de expansão,
consultar a documentação do projeto. As diretrizes de planeamento da
Reflex também contêm instruções a esse respeito.
6.3.2.2 Ligação da unidade de comando
As ligações encontram-se num coletor no invólucro (pré-instalado de fábrica).
1 Sensor de pressão "PIS"
2 Válvula de segurança "SV"
3 Ligação de ar comprimido
4 Eletroválvula "PV"
5 Célula de pesagem "LIS"
Montar a célula de pesagem,  6.3.3 "Montagem da célula de pesagem",  56.
6.3.3 Montagem da célula de pesagem
ATENÇÃO
Danificação da caixa de medição da pressão devido a montagem incorreta
Danificações, anomalias de funcionamento e medições incorretas da caixa de
medição da pressão para a medição de nível LIS" devido a montagem
incorreta.
• Observar as instruções de montagem da caixa de medição da pressão.
Monte a célula de pesagem para a medição do nível de enchimento "LIS" quando
o vaso primário se encontrar na posição definitiva,  6.3.1 "Instalação do vaso",
 55. Observe as seguintes instruções:
• Remover a segurança de transporte do pé do vaso primário.
• Substituir a segurança de transporte pela célula de pesagem.
• Evitar cargas bruscas na célula de pesagem provocadas, p. ex., pelo
alinhamento posterior do vaso.
• Montar a ficha M12 na célula de pesagem. (apertar manualmente)
Valores de referência para as medições do nível de enchimento:
Vaso primário
80 l
56 — Português
Intervalo de medição
0 – 4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4 Variantes de realimentação e desgaseificação
6.4.1 Função
O nível de enchimento no vaso primário é determinado através da célula de
pesagem "LIS" e avaliado no controlador. Se o nível de água ajustado não for
atingido, é ativada a reposição externa.
6.4.1.1 Realimentação sem bomba
Reflexomat XS com Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex Fillset
Se a reposição for realizada com água potável, ligar preferencialmente a
montante o Reflex Fillset com separador do sistema integrado,  4.6
"Equipamento opcional",  54.
6.4.1.2 Realimentação com descalcificação e desgaseificação
Reflexomat XS e Reflex Servitec S.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Fillset Impuls
A estação de desgaseificação e reposição Reflex Servitec S desgaseifica a água do
sistema e da reposição. Através do controlo da manutenção de pressão é
realizada a reposição automática de água para o sistema. Adicionalmente, a
água de reposição é descalcificada ou desmineralizada através do Reflex Fillsoft.
• Estação de desgaseificação e reposição Reflex Servitec,  4.6
"Equipamento opcional",  54.
• Sistemas de descalcificação Reflex Fillsoft e Reflex Fillset Impuls,  4.6
"Equipamento opcional",  54.

Nota!
Em caso de equipamento com sistema de tratamento de água Reflex
Fillsoft, utilizar o Reflex Fillset Impuls.
• O controlador avalia a quantidade de reposição e indica quando é
necessário substituir o cartucho de descalcificação ou de
desmineralização.
WC Linha de reposição
LIS Célula de pesagem
EC Tubagem de expansão
WC Linha de reposição
LIS Medição do nível de
enchimento
EC Tubagem de expansão
