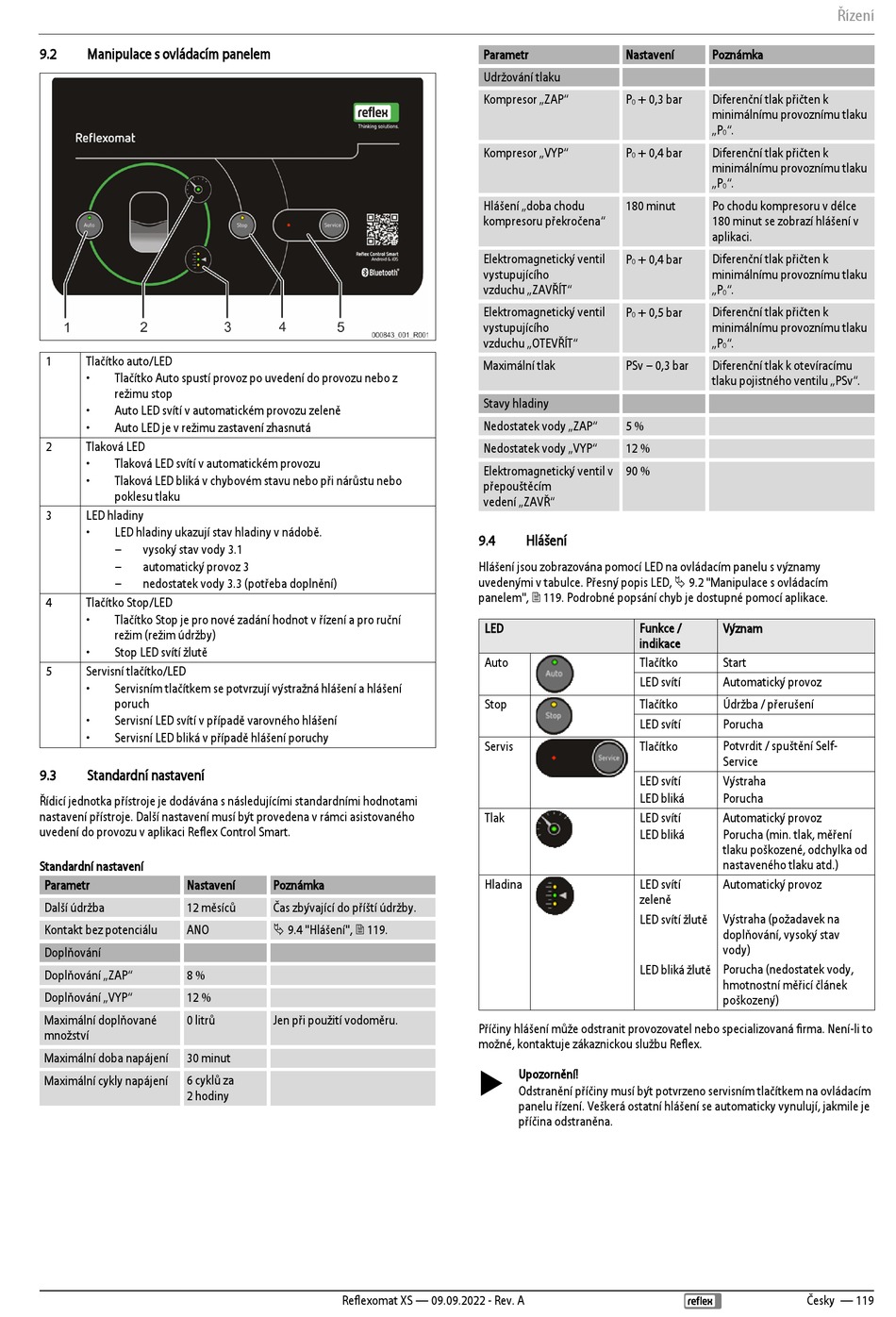

9.2 Manipulace s ovládacím panelem
1 Tlačítko auto/LED
• Tlačítko Auto spustí provoz po uvedení do provozu nebo z
režimu stop
• Auto LED svítí v automatickém provozu zeleně
• Auto LED je v režimu zastavení zhasnutá
2 Tlaková LED
• Tlaková LED svítí v automatickém provozu
• Tlaková LED bliká v chybovém stavu nebo při nárůstu nebo
poklesu tlaku
3 LED hladiny
• LED hladiny ukazují stav hladiny v nádobě.
– vysoký stav vody 3.1
– automatický provoz 3
– nedostatek vody 3.3 (potřeba doplnění)
4 Tlačítko Stop/LED
• Tlačítko Stop je pro nové zadání hodnot v řízení a pro ruční
režim (režim údržby)
• Stop LED svítí žlutě
5 Servisní tlačítko/LED
• Servisním tlačítkem se potvrzují výstražná hlášení a hlášení
poruch
• Servisní LED svítí v případě varovného hlášení
• Servisní LED bliká v případě hlášení poruchy
9.3 Standardní nastavení
Řídicí jednotka přístroje je dodávána s následujícími standardními hodnotami
nastavení přístroje. Další nastavení musí být provedena v rámci asistovaného
uvedení do provozu v aplikaci Reflex Control Smart.
Standardní nastavení
Parametr Nastavení
Další údržba 12 měsíců
Kontakt bez potenciálu ANO
Doplňování
Doplňování „ZAP" 8 %
Doplňování „VYP" 12 %
Maximální doplňované 0 litrů
množství
Maximální doba napájení 30 minut
Maximální cykly napájení 6 cyklů za
2 hodiny
Poznámka
Čas zbývající do příští údržby.
 9.4 "Hlášení",  119.
Jen při použití vodoměru.
Reflexomat XS — 09.09.2022 - Rev. A
Parametr Nastavení
Udržování tlaku
Kompresor „ZAP" P + 0,3 bar
0
Kompresor „VYP" P + 0,4 bar
0
Hlášení „doba chodu
180 minut
kompresoru překročena"
Elektromagnetický ventil P + 0,4 bar
0
vystupujícího
vzduchu „ZAVŘÍT"
Elektromagnetický ventil
P + 0,5 bar
0
vystupujícího
vzduchu „OTEVŘÍT"
Maximální tlak PSv – 0,3 bar
Stavy hladiny
Nedostatek vody „ZAP" 5 %
Nedostatek vody „VYP" 12 %
Elektromagnetický ventil v 90 %
přepouštěcím
vedení „ZAVŘ"
9.4 Hlášení
Hlášení jsou zobrazována pomocí LED na ovládacím panelu s významy
uvedenými v tabulce. Přesný popis LED,  9.2 "Manipulace s ovládacím
panelem",  119. Podrobné popsání chyb je dostupné pomocí aplikace.
LED Funkce /
indikace
Auto Tlačítko
LED svítí
Stop Tlačítko
LED svítí
Servis Tlačítko
LED svítí
LED bliká
Tlak LED svítí
LED bliká
Hladina LED svítí
zeleně
LED svítí žlutě
LED bliká žlutě Porucha (nedostatek vody,
Příčiny hlášení může odstranit provozovatel nebo specializovaná firma. Není-li to
možné, kontaktuje zákaznickou službu Reflex.

Upozornění!
Odstranění příčiny musí být potvrzeno servisním tlačítkem na ovládacím
panelu řízení. Veškerá ostatní hlášení se automaticky vynulují, jakmile je
příčina odstraněna.
Řízení
Poznámka
Diferenční tlak přičten k
minimálnímu provoznímu tlaku
„P ".
0
Diferenční tlak přičten k
minimálnímu provoznímu tlaku
„P ".
0
Po chodu kompresoru v délce
180 minut se zobrazí hlášení v
aplikaci.
Diferenční tlak přičten k
minimálnímu provoznímu tlaku
„P ".
0
Diferenční tlak přičten k
minimálnímu provoznímu tlaku
„P ".
0
Diferenční tlak k otevíracímu
tlaku pojistného ventilu „PSv".
Význam
Start
Automatický provoz
Údržba / přerušení
Porucha
Potvrdit / spuštění Self-
Service
Výstraha
Porucha
Automatický provoz
Porucha (min. tlak, měření
tlaku poškozené, odchylka od
nastaveného tlaku atd.)
Automatický provoz
Výstraha (požadavek na
doplňování, vysoký stav
vody)
hmotnostní měřicí článek
poškozený)
Česky — 119
