Condições De Montagem - Reflex Reflexomat XS Originalbetriebsanleitung

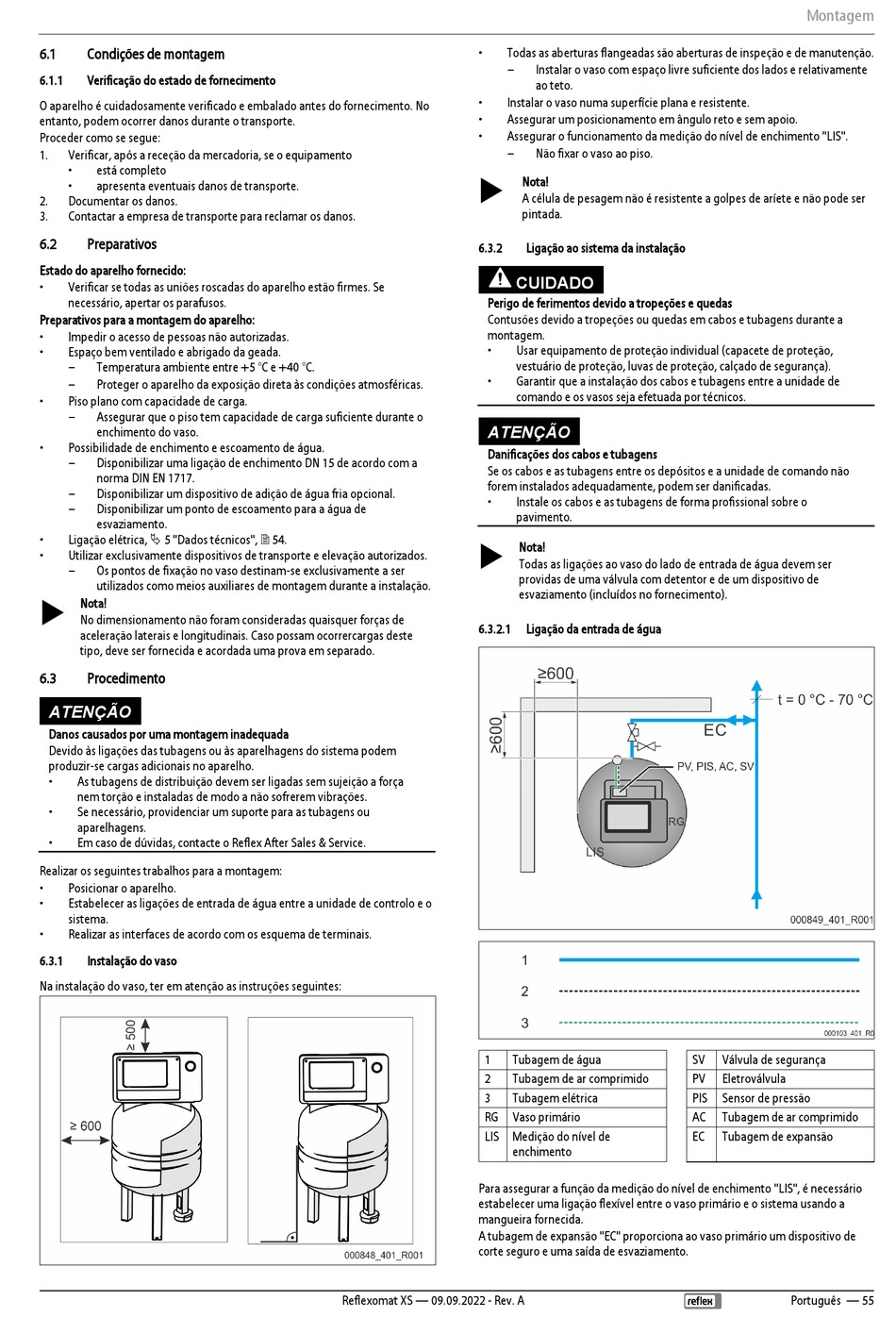

6.1 Condições de montagem
6.1.1 Verificação do estado de fornecimento
O aparelho é cuidadosamente verificado e embalado antes do fornecimento. No
entanto, podem ocorrer danos durante o transporte.
Proceder como se segue:
1. Verificar, após a receção da mercadoria, se o equipamento
• está completo
• apresenta eventuais danos de transporte.
2. Documentar os danos.
3. Contactar a empresa de transporte para reclamar os danos.
6.2 Preparativos
Estado do aparelho fornecido:
• Verificar se todas as uniões roscadas do aparelho estão firmes. Se
necessário, apertar os parafusos.
Preparativos para a montagem do aparelho:
• Impedir o acesso de pessoas não autorizadas.
• Espaço bem ventilado e abrigado da geada.
– Temperatura ambiente entre +5 °C e +40 °C.
– Proteger o aparelho da exposição direta às condições atmosféricas.
• Piso plano com capacidade de carga.
– Assegurar que o piso tem capacidade de carga suficiente durante o
enchimento do vaso.
• Possibilidade de enchimento e escoamento de água.
– Disponibilizar uma ligação de enchimento DN 15 de acordo com a
norma DIN EN 1717.
– Disponibilizar um dispositivo de adição de água fria opcional.
– Disponibilizar um ponto de escoamento para a água de
esvaziamento.
• Ligação elétrica,  5 "Dados técnicos",  54.
• Utilizar exclusivamente dispositivos de transporte e elevação autorizados.
– Os pontos de fixação no vaso destinam-se exclusivamente a ser
utilizados como meios auxiliares de montagem durante a instalação.

Nota!
No dimensionamento não foram consideradas quaisquer forças de
aceleração laterais e longitudinais. Caso possam ocorrercargas deste
tipo, deve ser fornecida e acordada uma prova em separado.
6.3 Procedimento
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
• As tubagens de distribuição devem ser ligadas sem sujeição a força
nem torção e instaladas de modo a não sofrerem vibrações.
• Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
• Em caso de dúvidas, contacte o Reflex After Sales & Service.
Realizar os seguintes trabalhos para a montagem:
• Posicionar o aparelho.
• Estabelecer as ligações de entrada de água entre a unidade de controlo e o
sistema.
• Realizar as interfaces de acordo com os esquema de terminais.
6.3.1 Instalação do vaso
Na instalação do vaso, ter em atenção as instruções seguintes:
• Todas as aberturas flangeadas são aberturas de inspeção e de manutenção.
–
• Instalar o vaso numa superfície plana e resistente.
• Assegurar um posicionamento em ângulo reto e sem apoio.
• Assegurar o funcionamento da medição do nível de enchimento "LIS".
–

6.3.2
Perigo de ferimentos devido a tropeções e quedas
Contusões devido a tropeções ou quedas em cabos e tubagens durante a
montagem.
•
•
ATENÇÃO
Danificações dos cabos e tubagens
Se os cabos e as tubagens entre os depósitos e a unidade de comando não
forem instalados adequadamente, podem ser danificadas.
•

6.3.2.1
1 Tubagem de água
2 Tubagem de ar comprimido
3 Tubagem elétrica
RG Vaso primário
LIS Medição do nível de
enchimento
Para assegurar a função da medição do nível de enchimento "LIS", é necessário
estabelecer uma ligação flexível entre o vaso primário e o sistema usando a
mangueira fornecida.
A tubagem de expansão "EC" proporciona ao vaso primário um dispositivo de
corte seguro e uma saída de esvaziamento.
Reflexomat XS — 09.09.2022 - Rev. A
Instalar o vaso com espaço livre suficiente dos lados e relativamente
ao teto.
Não fixar o vaso ao piso.
Nota!
A célula de pesagem não é resistente a golpes de aríete e não pode ser
pintada.
Ligação ao sistema da instalação
CUIDADO
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
Garantir que a instalação dos cabos e tubagens entre a unidade de
comando e os vasos seja efetuada por técnicos.
Instale os cabos e as tubagens de forma profissional sobre o
pavimento.
Nota!
Todas as ligações ao vaso do lado de entrada de água devem ser
providas de uma válvula com detentor e de um dispositivo de
esvaziamento (incluídos no fornecimento).
Ligação da entrada de água
Montagem
SV Válvula de segurança
PV Eletroválvula
PIS Sensor de pressão
AC Tubagem de ar comprimido
EC Tubagem de expansão
Português — 55
