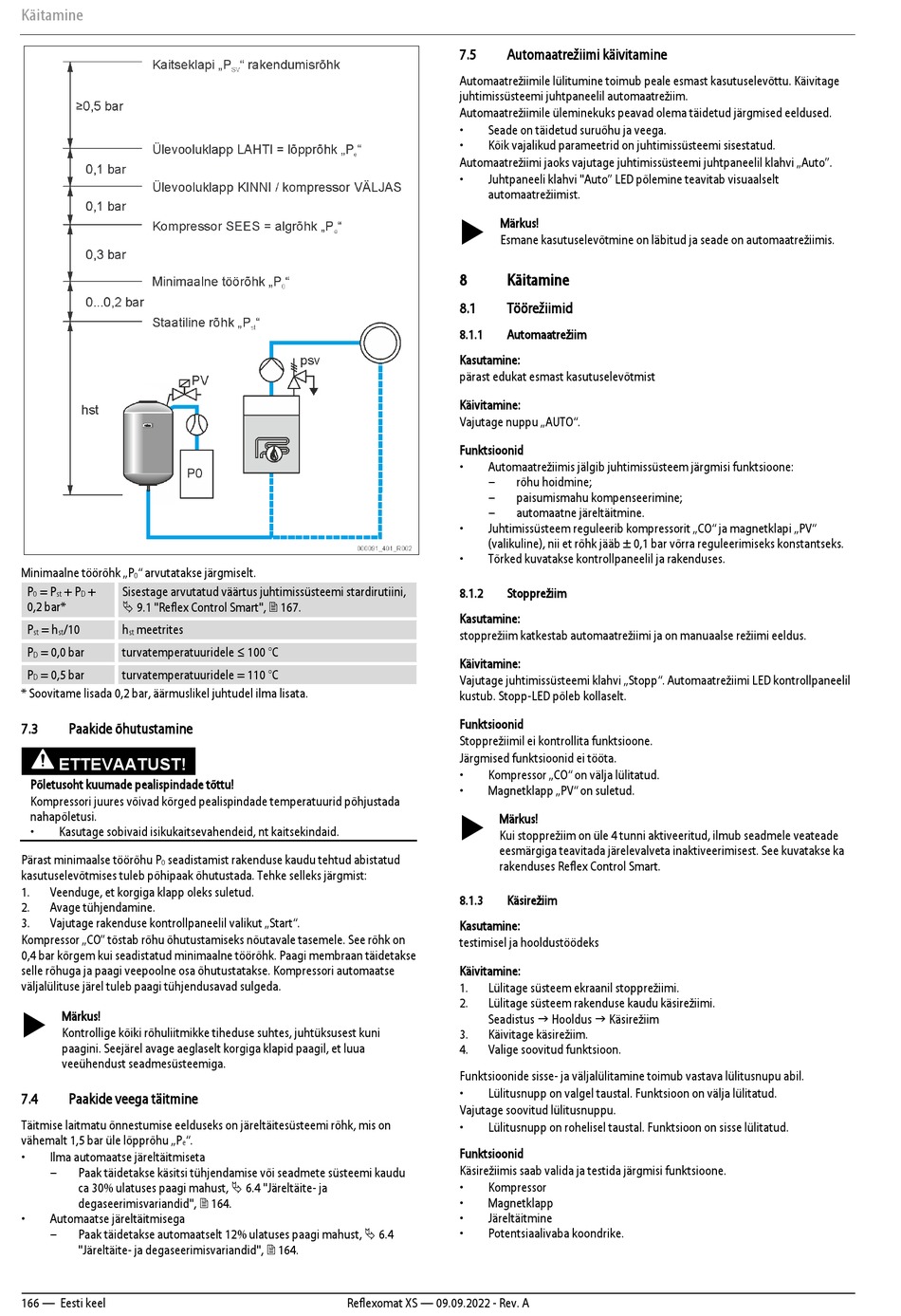

Käitamine
Minimaalne töörõhk „P " arvutatakse järgmiselt.
0
P = P + P + Sisestage arvutatud väärtus juhtimissüsteemi stardirutiini,
0 st D
0,2 bar*  9.1 "Reflex Control Smart",  167.
P = h /10 h meetrites
st st st
P = 0,0 bar turvatemperatuuridele ≤ 100 °C
D
P = 0,5 bar turvatemperatuuridele = 110 °C
D
* Soovitame lisada 0,2 bar, äärmuslikel juhtudel ilma lisata.
7.3 Paakide õhutustamine
ETTEVAATUST!
Põletusoht kuumade pealispindade tõttu!
Kompressori juures võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
• Kasutage sobivaid isikukaitsevahendeid, nt kaitsekindaid.
Pärast minimaalse töörõhu P seadistamist rakenduse kaudu tehtud abistatud
0
kasutuselevõtmises tuleb põhipaak õhutustada. Tehke selleks järgmist:
1. Veenduge, et korgiga klapp oleks suletud.
2. Avage tühjendamine.
3. Vajutage rakenduse kontrollpaneelil valikut „Start".
Kompressor „CO" tõstab rõhu õhutustamiseks nõutavale tasemele. See rõhk on
0,4 bar kõrgem kui seadistatud minimaalne töörõhk. Paagi membraan täidetakse
selle rõhuga ja paagi veepoolne osa õhutustatakse. Kompressori automaatse
väljalülituse järel tuleb paagi tühjendusavad sulgeda.
 Märkus!
Kontrollige kõiki rõhuliitmikke tiheduse suhtes, juhtüksusest kuni
paagini. Seejärel avage aeglaselt korgiga klapid paagil, et luua
veeühendust seadmesüsteemiga.
7.4 Paakide veega täitmine
Täitmise laitmatu õnnestumise eelduseks on järeltäitesüsteemi rõhk, mis on
vähemalt 1,5 bar üle lõpprõhu „P ".
e
• Ilma automaatse järeltäitmiseta
– Paak täidetakse käsitsi tühjendamise või seadmete süsteemi kaudu
ca 30% ulatuses paagi mahust,  6.4 "Järeltäite- ja
degaseerimisvariandid",  164.
• Automaatse järeltäitmisega
Paak täidetakse automaatselt 12% ulatuses paagi mahust,  6.4
–
"Järeltäite- ja degaseerimisvariandid",  164.
166 — Eesti keel
7.5 Automaatrežiimi käivitamine
Automaatrežiimile lülitumine toimub peale esmast kasutuselevõttu. Käivitage
juhtimissüsteemi juhtpaneelil automaatrežiim.
Automaatrežiimile üleminekuks peavad olema täidetud järgmised eeldused.
• Seade on täidetud suruõhu ja veega.
• Kõik vajalikud parameetrid on juhtimissüsteemi sisestatud.
Automaatrežiimi jaoks vajutage juhtimissüsteemi juhtpaneelil klahvi „Auto".
• Juhtpaneeli klahvi "Auto" LED põlemine teavitab visuaalselt
automaatrežiimist.
 Märkus!
Esmane kasutuselevõtmine on läbitud ja seade on automaatrežiimis.
8 Käitamine
8.1 Töörežiimid
8.1.1 Automaatrežiim
Kasutamine:
pärast edukat esmast kasutuselevõtmist
Käivitamine:
Vajutage nuppu „AUTO".
Funktsioonid
• Automaatrežiimis jälgib juhtimissüsteem järgmisi funktsioone:
– rõhu hoidmine;
– paisumismahu kompenseerimine;
– automaatne järeltäitmine.
• Juhtimissüsteem reguleerib kompressorit „CO" ja magnetklapi „PV"
(valikuline), nii et rõhk jääb ± 0,1 bar võrra reguleerimiseks konstantseks.
• Tõrked kuvatakse kontrollpaneelil ja rakenduses.
8.1.2 Stopprežiim
Kasutamine:
stopprežiim katkestab automaatrežiimi ja on manuaalse režiimi eeldus.
Käivitamine:
Vajutage juhtimissüsteemi klahvi „Stopp". Automaatrežiimi LED kontrollpaneelil
kustub. Stopp-LED põleb kollaselt.
Funktsioonid
Stopprežiimil ei kontrollita funktsioone.
Järgmised funktsioonid ei tööta.
• Kompressor „CO" on välja lülitatud.
• Magnetklapp „PV" on suletud.
 Märkus!
Kui stopprežiim on üle 4 tunni aktiveeritud, ilmub seadmele veateade
eesmärgiga teavitada järelevalveta inaktiveerimisest. See kuvatakse ka
rakenduses Reflex Control Smart.
8.1.3 Käsirežiim
Kasutamine:
testimisel ja hooldustöödeks
Käivitamine:
1. Lülitage süsteem ekraanil stopprežiimi.
2. Lülitage süsteem rakenduse kaudu käsirežiimi.
Seadistus  Hooldus  Käsirežiim
3. Käivitage käsirežiim.
4. Valige soovitud funktsioon.
Funktsioonide sisse- ja väljalülitamine toimub vastava lülitusnupu abil.
• Lülitusnupp on valgel taustal. Funktsioon on välja lülitatud.
Vajutage soovitud lülitusnuppu.
• Lülitusnupp on rohelisel taustal. Funktsioon on sisse lülitatud.
Funktsioonid
Käsirežiimis saab valida ja testida järgmisi funktsioone.
• Kompressor
• Magnetklapp
• Järeltäitmine
• Potentsiaalivaba koondrike.
