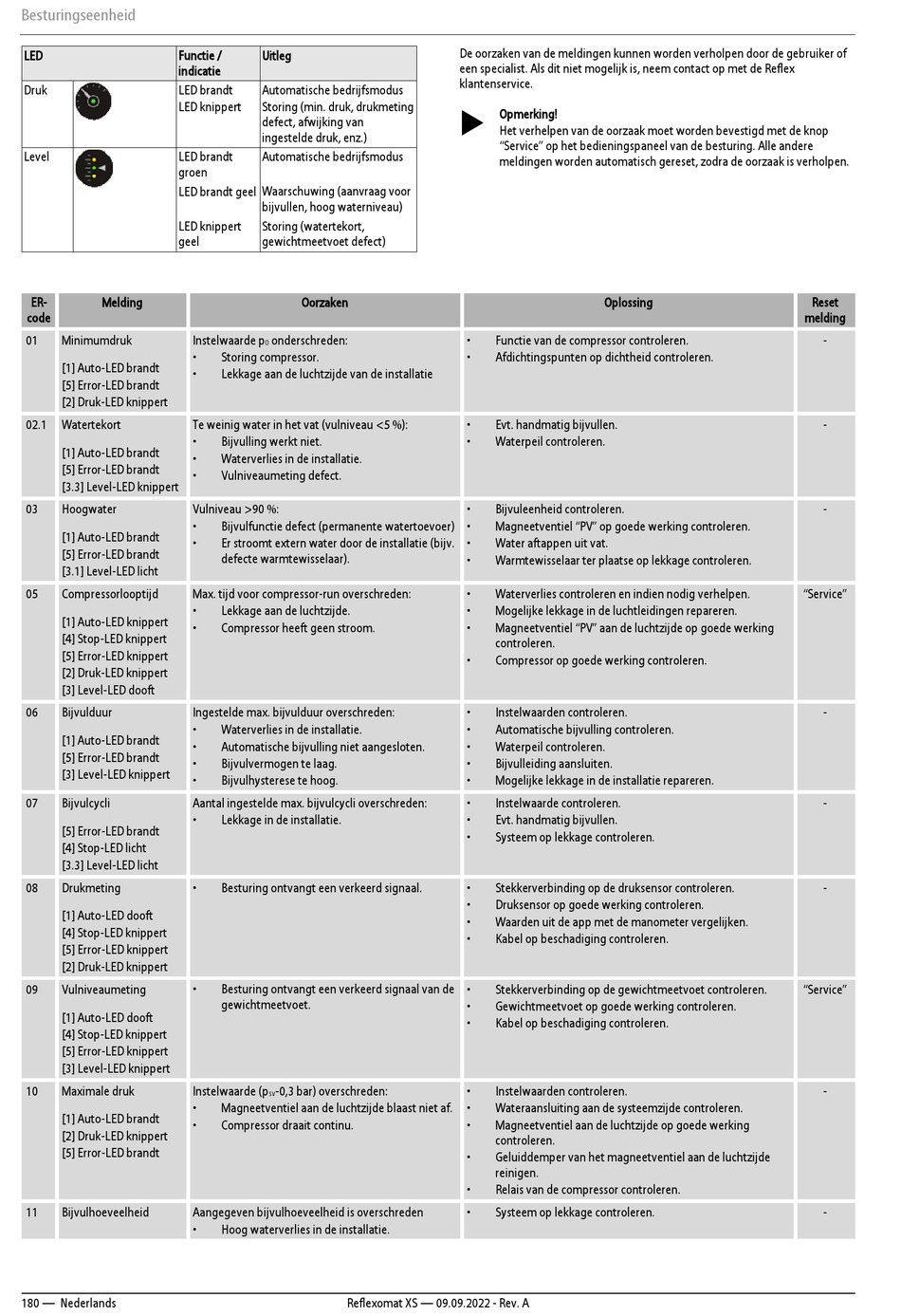

Besturingseenheid
LED Functie /
indicatie
Druk LED brandt
LED knippert
Level LED brandt
groen
LED brandt geel Waarschuwing (aanvraag voor
LED knippert
geel
ER-
Melding
code
01 Minimumdruk
[1] Auto-LED brandt
[5] Error-LED brandt
[2] Druk-LED knippert
02.1 Watertekort
[1] Auto-LED brandt
[5] Error-LED brandt
[3.3] Level-LED knippert
03 Hoogwater
[1] Auto-LED brandt
[5] Error-LED brandt
[3.1] Level-LED licht
05 Compressorlooptijd
[1] Auto-LED knippert
[4] Stop-LED knippert
[5] Error-LED knippert
[2] Druk-LED knippert
[3] Level-LED dooft
06 Bijvulduur
[1] Auto-LED brandt
[5] Error-LED brandt
[3] Level-LED knippert
07 Bijvulcycli
[5] Error-LED brandt
[4] Stop-LED licht
[3.3] Level-LED licht
08 Drukmeting
[1] Auto-LED dooft
[4] Stop-LED knippert
[5] Error-LED knippert
[2] Druk-LED knippert
09 Vulniveaumeting
[1] Auto-LED dooft
[4] Stop-LED knippert
[5] Error-LED knippert
[3] Level-LED knippert
10 Maximale druk
[1] Auto-LED brandt
[2] Druk-LED knippert
[5] Error-LED brandt
11 Bijvulhoeveelheid
180 — Nederlands
Uitleg
Automatische bedrijfsmodus
Storing (min. druk, drukmeting
defect, afwijking van
ingestelde druk, enz.)
Automatische bedrijfsmodus
bijvullen, hoog waterniveau)
Storing (watertekort,
gewichtmeetvoet defect)
Oorzaken
Instelwaarde p onderschreden:
0
• Storing compressor.
• Lekkage aan de luchtzijde van de installatie
Te weinig water in het vat (vulniveau <5 %):
• Bijvulling werkt niet.
• Waterverlies in de installatie.
• Vulniveaumeting defect.
Vulniveau >90 %:
• Bijvulfunctie defect (permanente watertoevoer)
• Er stroomt extern water door de installatie (bijv.
defecte warmtewisselaar).
Max. tijd voor compressor-run overschreden:
• Lekkage aan de luchtzijde.
• Compressor heeft geen stroom.
Ingestelde max. bijvulduur overschreden:
• Waterverlies in de installatie.
• Automatische bijvulling niet aangesloten.
• Bijvulvermogen te laag.
• Bijvulhysterese te hoog.
Aantal ingestelde max. bijvulcycli overschreden:
• Lekkage in de installatie.
• Besturing ontvangt een verkeerd signaal.
• Besturing ontvangt een verkeerd signaal van de
gewichtmeetvoet.
Instelwaarde (p -0,3 bar) overschreden:
sv
• Magneetventiel aan de luchtzijde blaast niet af.
• Compressor draait continu.
Aangegeven bijvulhoeveelheid is overschreden
• Hoog waterverlies in de installatie.
Reflexomat XS — 09.09.2022 - Rev. A
De oorzaken van de meldingen kunnen worden verholpen door de gebruiker of
een specialist. Als dit niet mogelijk is, neem contact op met de Reflex
klantenservice.
 Opmerking!
Het verhelpen van de oorzaak moet worden bevestigd met de knop
"Service" op het bedieningspaneel van de besturing. Alle andere
meldingen worden automatisch gereset, zodra de oorzaak is verholpen.
Oplossing
• Functie van de compressor controleren.
• Afdichtingspunten op dichtheid controleren.
• Evt. handmatig bijvullen.
• Waterpeil controleren.
• Bijvuleenheid controleren.
• Magneetventiel "PV" op goede werking controleren.
• Water aftappen uit vat.
• Warmtewisselaar ter plaatse op lekkage controleren.
• Waterverlies controleren en indien nodig verhelpen.
• Mogelijke lekkage in de luchtleidingen repareren.
• Magneetventiel "PV" aan de luchtzijde op goede werking
controleren.
• Compressor op goede werking controleren.
• Instelwaarden controleren.
• Automatische bijvulling controleren.
• Waterpeil controleren.
• Bijvulleiding aansluiten.
• Mogelijke lekkage in de installatie repareren.
• Instelwaarde controleren.
• Evt. handmatig bijvullen.
• Systeem op lekkage controleren.
• Stekkerverbinding op de druksensor controleren.
• Druksensor op goede werking controleren.
• Waarden uit de app met de manometer vergelijken.
• Kabel op beschadiging controleren.
• Stekkerverbinding op de gewichtmeetvoet controleren.
• Gewichtmeetvoet op goede werking controleren.
• Kabel op beschadiging controleren.
• Instelwaarden controleren.
• Wateraansluiting aan de systeemzijde controleren.
• Magneetventiel aan de luchtzijde op goede werking
controleren.
• Geluiddemper van het magneetventiel aan de luchtzijde
reinigen.
• Relais van de compressor controleren.
• Systeem op lekkage controleren.
Reset
melding
-
-
-
"Service"
-
-
-
"Service"
-
-
