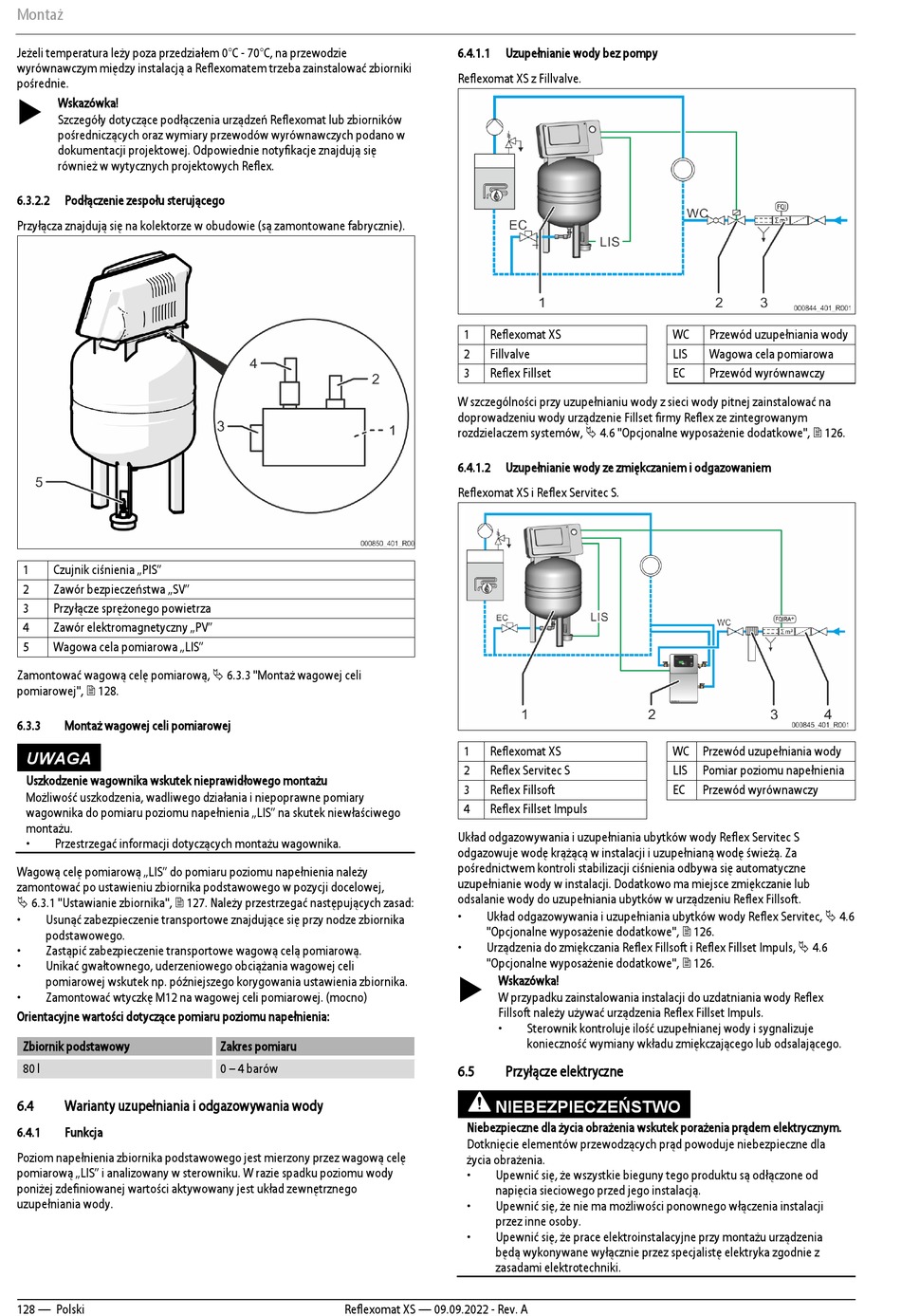

Montaż
Jeżeli temperatura leży poza przedziałem 0°C - 70°C, na przewodzie
wyrównawczym między instalacją a Reflexomatem trzeba zainstalować zbiorniki
pośrednie.
 Wskazówka!
Szczegóły dotyczące podłączenia urządzeń Reflexomat lub zbiorników
pośredniczących oraz wymiary przewodów wyrównawczych podano w
dokumentacji projektowej. Odpowiednie notyfikacje znajdują się
również w wytycznych projektowych Reflex.
6.3.2.2 Podłączenie zespołu sterującego
Przyłącza znajdują się na kolektorze w obudowie (są zamontowane fabrycznie).
1 Czujnik ciśnienia „PIS"
2 Zawór bezpieczeństwa „SV"
3 Przyłącze sprężonego powietrza
4 Zawór elektromagnetyczny „PV"
5 Wagowa cela pomiarowa „LIS"
Zamontować wagową celę pomiarową,  6.3.3 "Montaż wagowej celi
pomiarowej",  128.
6.3.3 Montaż wagowej celi pomiarowej
UWAGA
Uszkodzenie wagownika wskutek nieprawidłowego montażu
Możliwość uszkodzenia, wadliwego działania i niepoprawne pomiary
wagownika do pomiaru poziomu napełnienia „LIS" na skutek niewłaściwego
montażu.
• Przestrzegać informacji dotyczących montażu wagownika.
Wagową celę pomiarową „LIS" do pomiaru poziomu napełnienia należy
zamontować po ustawieniu zbiornika podstawowego w pozycji docelowej,
 6.3.1 "Ustawianie zbiornika",  127. Należy przestrzegać następujących zasad:
• Usunąć zabezpieczenie transportowe znajdujące się przy nodze zbiornika
podstawowego.
• Zastąpić zabezpieczenie transportowe wagową celą pomiarową.
• Unikać gwałtownego, uderzeniowego obciążania wagowej celi
pomiarowej wskutek np. późniejszego korygowania ustawienia zbiornika.
• Zamontować wtyczkę M12 na wagowej celi pomiarowej. (mocno)
Orientacyjne wartości dotyczące pomiaru poziomu napełnienia:
Zbiornik podstawowy
80 l
6.4 Warianty uzupełniania i odgazowywania wody
6.4.1

Funkcja

Poziom napełnienia zbiornika podstawowego jest mierzony przez wagową celę
pomiarową „LIS" i analizowany w sterowniku. W razie spadku poziomu wody
poniżej zdefiniowanej wartości aktywowany jest układ zewnętrznego
uzupełniania wody.
128 — Polski
Zakres pomiaru
0 – 4 barów
Reflexomat XS — 09.09.2022 - Rev. A
6.4.1.1 Uzupełnianie wody bez pompy
Reflexomat XS z Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex Fillset
W szczególności przy uzupełnianiu wody z sieci wody pitnej zainstalować na
doprowadzeniu wody urządzenie Fillset firmy Reflex ze zintegrowanym
rozdzielaczem systemów,  4.6 "Opcjonalne wyposażenie dodatkowe",  126.
6.4.1.2 Uzupełnianie wody ze zmiękczaniem i odgazowaniem
Reflexomat XS i Reflex Servitec S.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Układ odgazowywania i uzupełniania ubytków wody Reflex Servitec S
odgazowuje wodę krążącą w instalacji i uzupełnianą wodę świeżą. Za
pośrednictwem kontroli stabilizacji ciśnienia odbywa się automatyczne
uzupełnianie wody w instalacji. Dodatkowo ma miejsce zmiękczanie lub
odsalanie wody do uzupełniania ubytków w urządzeniu Reflex Fillsoft.
Układ odgazowywania i uzupełniania ubytków wody Reflex Servitec,  4.6
•
"Opcjonalne wyposażenie dodatkowe",  126.
• Urządzenia do zmiękczania Reflex Fillsoft i Reflex Fillset Impuls,  4.6
"Opcjonalne wyposażenie dodatkowe",  126.

Wskazówka!
W przypadku zainstalowania instalacji do uzdatniania wody Reflex
Fillsoft należy używać urządzenia Reflex Fillset Impuls.
• Sterownik kontroluje ilość uzupełnianej wody i sygnalizuje
konieczność wymiany wkładu zmiękczającego lub odsalającego.
6.5 Przyłącze elektryczne
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
• Upewnić się, że wszystkie bieguny tego produktu są odłączone od
napięcia sieciowego przed jego instalacją.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
• Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia
będą wykonywane wyłącznie przez specjalistę elektryka zgodnie z
zasadami elektrotechniki.
WC Przewód uzupełniania wody
LIS Wagowa cela pomiarowa
EC Przewód wyrównawczy
WC Przewód uzupełniania wody
LIS Pomiar poziomu napełnienia
EC Przewód wyrównawczy
