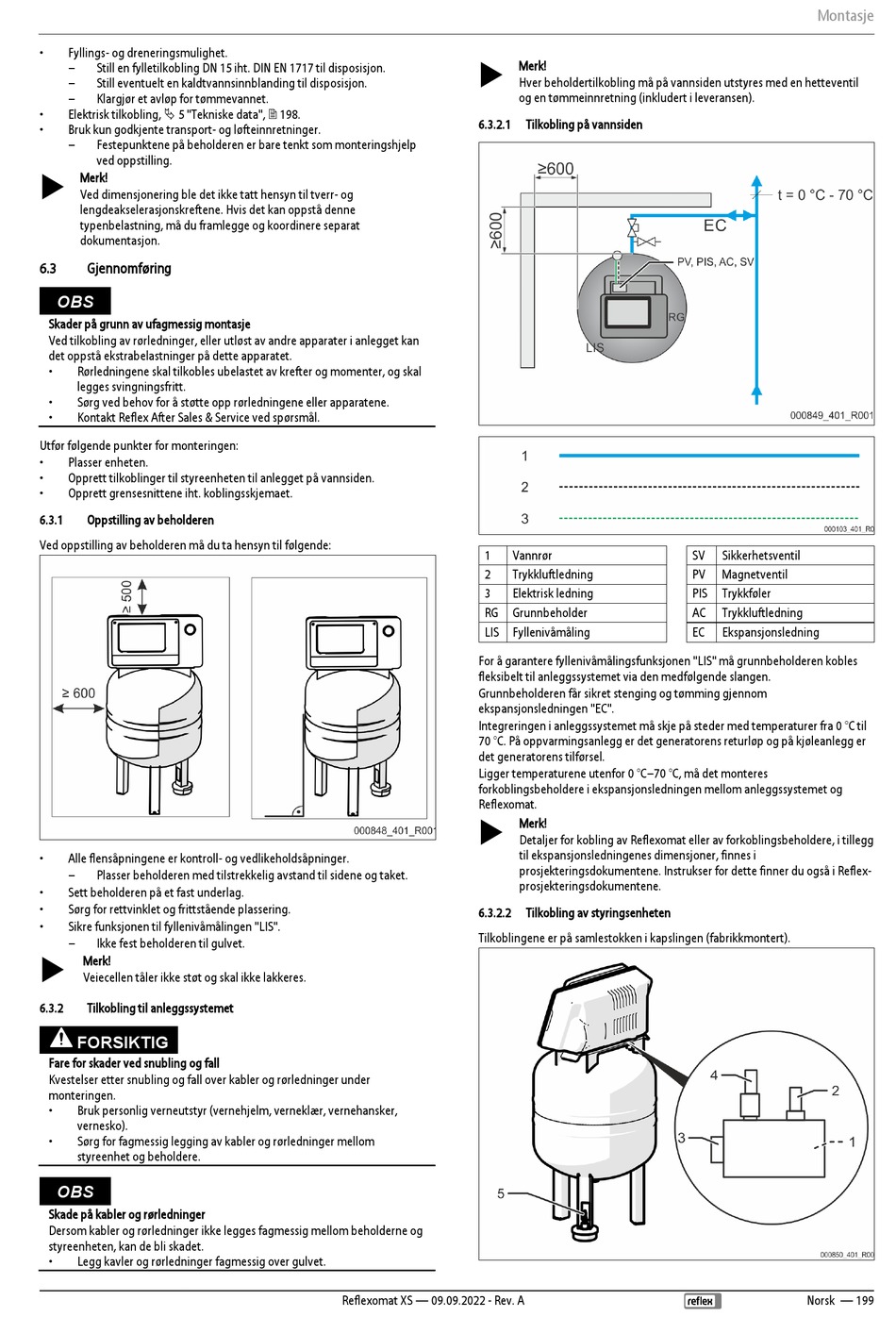

Gjennomføring; Oppstilling Av Beholderen; Tilkobling Til Anleggssystemet - Reflex Reflexomat XS Originalbetriebsanleitung

• Fyllings- og dreneringsmulighet.
– Still en fylletilkobling DN 15 iht. DIN EN 1717 til disposisjon.
– Still eventuelt en kaldtvannsinnblanding til disposisjon.
– Klargjør et avløp for tømmevannet.
• Elektrisk tilkobling,  5 "Tekniske data",  198.
• Bruk kun godkjente transport- og løfteinnretninger.
– Festepunktene på beholderen er bare tenkt som monteringshjelp
ved oppstilling.

Merk!
Ved dimensjonering ble det ikke tatt hensyn til tverr- og
lengdeakselerasjonskreftene. Hvis det kan oppstå denne
typenbelastning, må du framlegge og koordinere separat
dokumentasjon.
6.3 Gjennomføring
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan
det oppstå ekstrabelastninger på dette apparatet.
• Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
• Sørg ved behov for å støtte opp rørledningene eller apparatene.
• Kontakt Reflex After Sales & Service ved spørsmål.
Utfør følgende punkter for monteringen:
• Plasser enheten.
• Opprett tilkoblinger til styreenheten til anlegget på vannsiden.
• Opprett grensesnittene iht. koblingsskjemaet.
6.3.1

Oppstilling av beholderen

Ved oppstilling av beholderen må du ta hensyn til følgende:
• Alle flensåpningene er kontroll- og vedlikeholdsåpninger.
– Plasser beholderen med tilstrekkelig avstand til sidene og taket.
• Sett beholderen på et fast underlag.
• Sørg for rettvinklet og frittstående plassering.
• Sikre funksjonen til fyllenivåmålingen "LIS".
– Ikke fest beholderen til gulvet.
 Merk!
Veiecellen tåler ikke støt og skal ikke lakkeres.
6.3.2

Tilkobling til anleggssystemet

FORSIKTIG
Fare for skader ved snubling og fall
Kvestelser etter snubling og fall over kabler og rørledninger under
monteringen.
• Bruk personlig verneutstyr (vernehjelm, verneklær, vernehansker,
vernesko).
• Sørg for fagmessig legging av kabler og rørledninger mellom
styreenhet og beholdere.
OBS
Skade på kabler og rørledninger
Dersom kabler og rørledninger ikke legges fagmessig mellom beholderne og
styreenheten, kan de bli skadet.
• Legg kavler og rørledninger fagmessig over gulvet.

6.3.2.1
1 Vannrør
2 Trykkluftledning
3 Elektrisk ledning
RG Grunnbeholder
LIS Fyllenivåmåling
For å garantere fyllenivåmålingsfunksjonen "LIS" må grunnbeholderen kobles
fleksibelt til anleggssystemet via den medfølgende slangen.
Grunnbeholderen får sikret stenging og tømming gjennom
ekspansjonsledningen "EC".
Integreringen i anleggssystemet må skje på steder med temperaturer fra 0 °C til
70 °C. På oppvarmingsanlegg er det generatorens returløp og på kjøleanlegg er
det generatorens tilførsel.
Ligger temperaturene utenfor 0 °C–70 °C, må det monteres
forkoblingsbeholdere i ekspansjonsledningen mellom anleggssystemet og
Reflexomat.

6.3.2.2
Tilkoblingene er på samlestokken i kapslingen (fabrikkmontert).
Reflexomat XS — 09.09.2022 - Rev. A
Merk!
Hver beholdertilkobling må på vannsiden utstyres med en hetteventil
og en tømmeinnretning (inkludert i leveransen).
Tilkobling på vannsiden
Merk!
Detaljer for kobling av Reflexomat eller av forkoblingsbeholdere, i tillegg
til ekspansjonsledningenes dimensjoner, finnes i
prosjekteringsdokumentene. Instrukser for dette finner du også i Reflex-
prosjekteringsdokumentene.
Tilkobling av styringsenheten
Montasje
SV Sikkerhetsventil
PV Magnetventil
PIS Trykkføler
AC Trykkluftledning
EC Ekspansjonsledning
Norsk — 199
