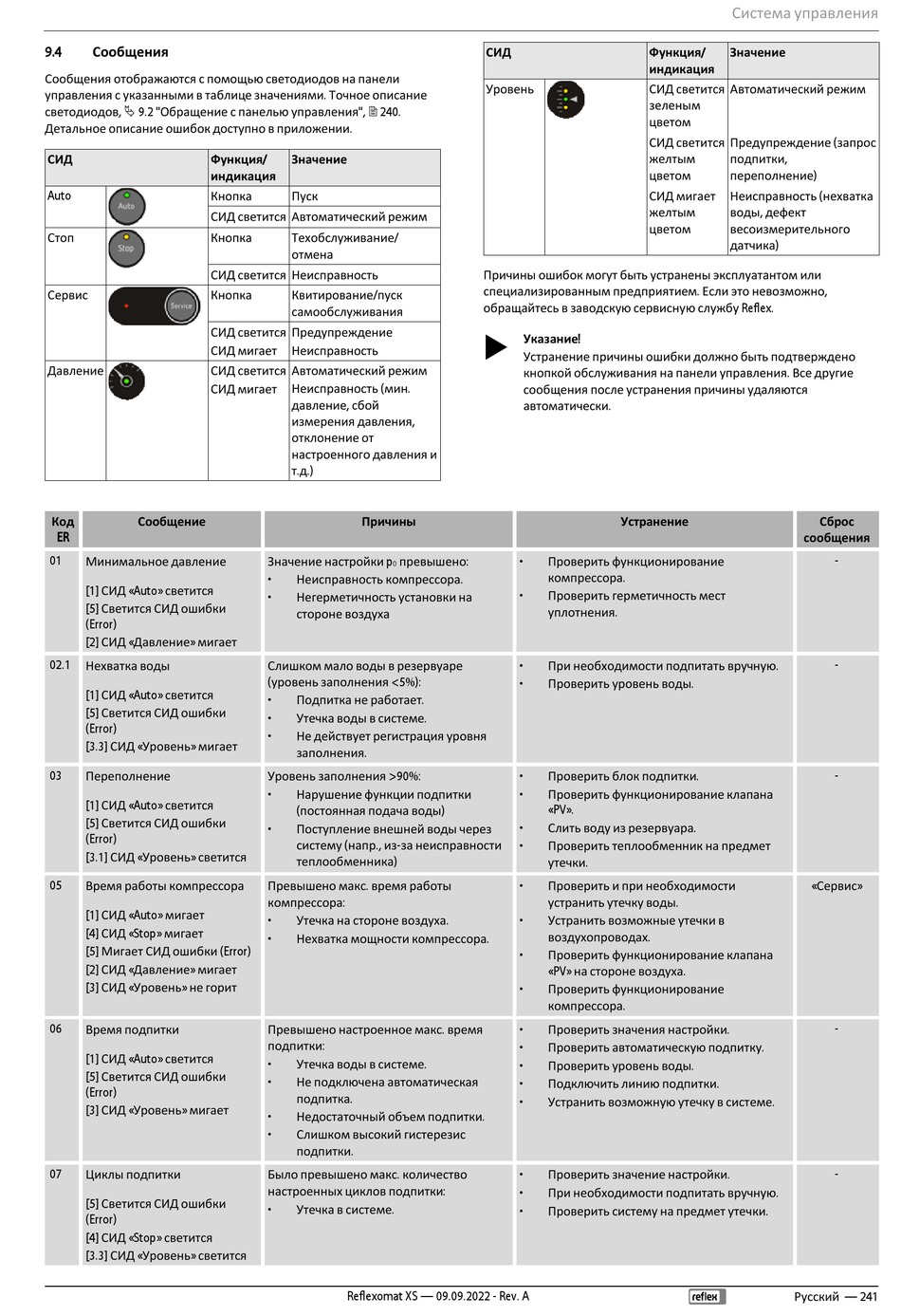

Сообщения
9.4
Сообщения отображаются с помощью светодиодов на панели
управления с указанными в таблице значениями. Точное описание
светодиодов,  9.2 "Обращение с панелью управления",  240.
Детальное описание ошибок доступно в приложении.
СИД Функция/
индикация
Кнопка
Auto
СИД светится Автоматический режим
Стоп Кнопка
СИД светится Неисправность
Сервис Кнопка
СИД светится
СИД мигает
Давление СИД светится
СИД мигает
Код Сообщение
ER
Минимальное давление
01
[1] СИД «Auto» светится
[5] Светится СИД ошибки
(Error)
[2] СИД «Давление» мигает
Нехватка воды
02.1
[1] СИД «Auto» светится
[5] Светится СИД ошибки
(Error)
[3.3] СИД «Уровень» мигает
Переполнение
03
[1] СИД «Auto» светится
[5] Светится СИД ошибки
(Error)
[3.1] СИД «Уровень» светится
Время работы компрессора
05
[1] СИД «Auto» мигает
[4] СИД «Stop» мигает
[5] Мигает СИД ошибки (Error)
[2] СИД «Давление» мигает
[3] СИД «Уровень» не горит
Время подпитки
06
[1] СИД «Auto» светится
[5] Светится СИД ошибки
(Error)
[3] СИД «Уровень» мигает
Циклы подпитки
07
[5] Светится СИД ошибки
(Error)
[4] СИД «Stop» светится
[3.3] СИД «Уровень» светится
Значение
Пуск
Техобслуживание/
отмена
Квитирование/пуск
самообслуживания
Предупреждение
Неисправность
Автоматический режим
Неисправность (мин.
давление, сбой
измерения давления,
отклонение от
настроенного давления и
т.д.)
Причины
Значение настройки p превышено:
0
Неисправность компрессора.
•
Негерметичность установки на
•
стороне воздуха
Слишком мало воды в резервуаре
(уровень заполнения <5%):
Подпитка не работает.
•
Утечка воды в системе.
•
Не действует регистрация уровня
•
заполнения.
Уровень заполнения >90%:
Нарушение функции подпитки
•
(постоянная подача воды)
Поступление внешней воды через
•
систему (напр., из-за неисправности
теплообменника)
Превышено макс. время работы
компрессора:
Утечка на стороне воздуха.
•
Нехватка мощности компрессора.
•
Превышено настроенное макс. время
подпитки:
Утечка воды в системе.
•
Не подключена автоматическая
•
подпитка.
Недостаточный объем подпитки.
•
Слишком высокий гистерезис
•
подпитки.
Было превышено макс. количество
настроенных циклов подпитки:
Утечка в системе.
•
Reflexomat XS — 09.09.2022 - Rev. A
СИД Функция/
индикация
Уровень СИД светится
зеленым
цветом
СИД светится
желтым
цветом
СИД мигает
желтым
цветом
Причины ошибок могут быть устранены эксплуатантом или
специализированным предприятием. Если это невозможно,
обращайтесь в заводскую сервисную службу Reflex.
Указание!

Устранение причины ошибки должно быть подтверждено
кнопкой обслуживания на панели управления. Все другие
сообщения после устранения причины удаляются
автоматически.
Устранение
Проверить функционирование
•
компрессора.
Проверить герметичность мест
•
уплотнения.
При необходимости подпитать вручную.
•
Проверить уровень воды.
•
Проверить блок подпитки.
•
Проверить функционирование клапана
•
«PV».
Слить воду из резервуара.
•
Проверить теплообменник на предмет
•
утечки.
Проверить и при необходимости
•
устранить утечку воды.
Устранить возможные утечки в
•
воздухопроводах.
Проверить функционирование клапана
•
«PV» на стороне воздуха.
Проверить функционирование
•
компрессора.
Проверить значения настройки.
•
Проверить автоматическую подпитку.
•
Проверить уровень воды.
•
Подключить линию подпитки.
•
Устранить возможную утечку в системе.
•
Проверить значение настройки.
•
При необходимости подпитать вручную.
•
Проверить систему на предмет утечки.
•
Система управления
Значение
Автоматический режим
Предупреждение (запрос
подпитки,
переполнение)
Неисправность (нехватка
воды, дефект
весоизмерительного
датчика)
Сброс
сообщения
-
-
-
«Сервис»
-
-
