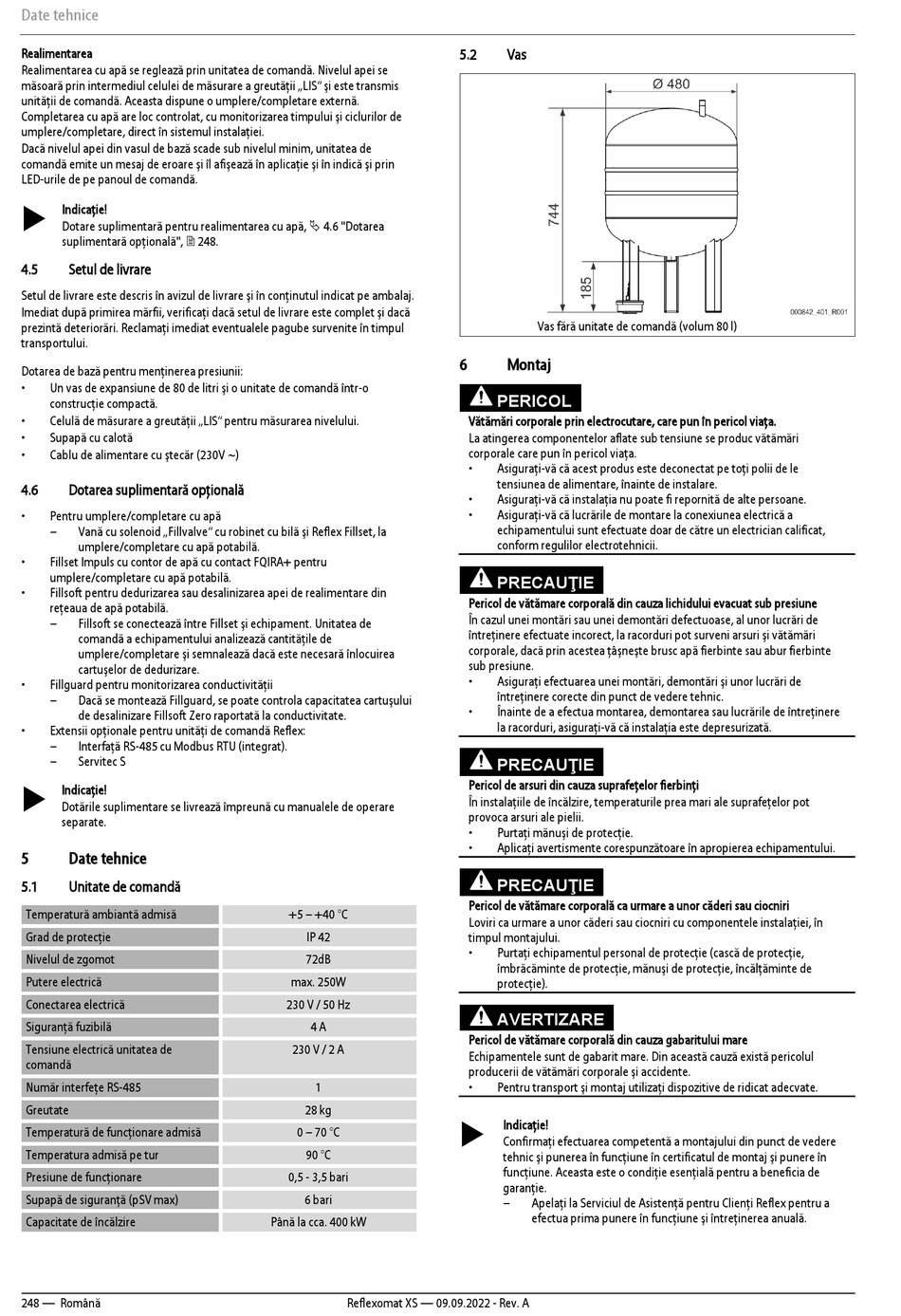

Date tehnice

Realimentarea
Realimentarea cu apă se reglează prin unitatea de comandă. Nivelul apei se
măsoară prin intermediul celulei de măsurare a greutăţii „LIS" şi este transmis
unităţii de comandă. Aceasta dispune o umplere/completare externă.
Completarea cu apă are loc controlat, cu monitorizarea timpului şi ciclurilor de
umplere/completare, direct în sistemul instalaţiei.
Dacă nivelul apei din vasul de bază scade sub nivelul minim, unitatea de
comandă emite un mesaj de eroare şi îl afişează în aplicaţie şi în indică şi prin
LED-urile de pe panoul de comandă.

Indicaţie!
Dotare suplimentară pentru realimentarea cu apă,  4.6 "Dotarea
suplimentară opţională",  248.
4.5

Setul de livrare

Setul de livrare este descris în avizul de livrare şi în conţinutul indicat pe ambalaj.
Imediat după primirea mărfii, verificaţi dacă setul de livrare este complet şi dacă
prezintă deteriorări. Reclamaţi imediat eventualele pagube survenite în timpul
transportului.
Dotarea de bază pentru menţinerea presiunii:
• Un vas de expansiune de 80 de litri şi o unitate de comandă într-o
construcţie compactă.
• Celulă de măsurare a greutăţii „LIS" pentru măsurarea nivelului.
• Supapă cu calotă
• Cablu de alimentare cu ştecăr (230V ~)
4.6 Dotarea suplimentară opţională
• Pentru umplere/completare cu apă
– Vană cu solenoid „Fillvalve" cu robinet cu bilă şi Reflex Fillset, la
umplere/completare cu apă potabilă.
• Fillset Impuls cu contor de apă cu contact FQIRA+ pentru
umplere/completare cu apă potabilă.
• Fillsoft pentru dedurizarea sau desalinizarea apei de realimentare din
reţeaua de apă potabilă.
– Fillsoft se conectează între Fillset şi echipament. Unitatea de
comandă a echipamentului analizează cantităţile de
umplere/completare şi semnalează dacă este necesară înlocuirea
cartuşelor de dedurizare.
• Fillguard pentru monitorizarea conductivităţii
– Dacă se montează Fillguard, se poate controla capacitatea cartuşului
de desalinizare Fillsoft Zero raportată la conductivitate.
• Extensii opţionale pentru unităţi de comandă Reflex:
– Interfaţă RS-485 cu Modbus RTU (integrat).
– Servitec S

Indicaţie!
Dotările suplimentare se livrează împreună cu manualele de operare
separate.
5 Date tehnice
5.1 Unitate de comandă
Temperatură ambiantă admisă
Grad de protecţie
Nivelul de zgomot
Putere electrică
Conectarea electrică
Siguranţă fuzibilă
Tensiune electrică unitatea de
comandă
Număr interfeţe RS-485
Greutate
Temperatură de funcţionare admisă
Temperatura admisă pe tur
Presiune de funcţionare
Supapă de siguranţă (pSV max)
Capacitate de încălzire
248 — Română
+5 – +40 °C
IP 42
72dB
max. 250W
230 V / 50 Hz
4 A
230 V / 2 A
1
28 kg
0 – 70 °C
90 °C
0,5 - 3,5 bari
6 bari
Până la cca. 400 kW
Reflexomat XS — 09.09.2022 - Rev. A
5.2

Vas

Vas fără unitate de comandă (volum 80 l)
6

Montaj

PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
• Asiguraţi-vă că acest produs este deconectat pe toţi polii de le
tensiunea de alimentare, înainte de instalare.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montare la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform regulilor electrotehnicii.
PRECAUŢIE
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de întreţinere
la racorduri, asiguraţi-vă că instalaţia este depresurizată.
PRECAUŢIE
Pericol de arsuri din cauza suprafeţelor fierbinţi
În instalaţiile de încălzire, temperaturile prea mari ale suprafeţelor pot
provoca arsuri ale pielii.
• Purtaţi mănuşi de protecţie.
• Aplicaţi avertismente corespunzătoare în apropierea echipamentului.
PRECAUŢIE
Pericol de vătămare corporală ca urmare a unor căderi sau ciocniri
Loviri ca urmare a unor căderi sau ciocniri cu componentele instalaţiei, în
timpul montajului.
• Purtaţi echipamentul personal de protecţie (cască de protecţie,
îmbrăcăminte de protecţie, mănuşi de protecţie, încălţăminte de
protecţie).
AVERTIZARE
Pericol de vătămare corporală din cauza gabaritului mare
Echipamentele sunt de gabarit mare. Din această cauză există pericolul
producerii de vătămări corporale şi accidente.
• Pentru transport şi montaj utilizaţi dispozitive de ridicat adecvate.

Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie esenţială pentru a beneficia de
garanţie.
– Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
