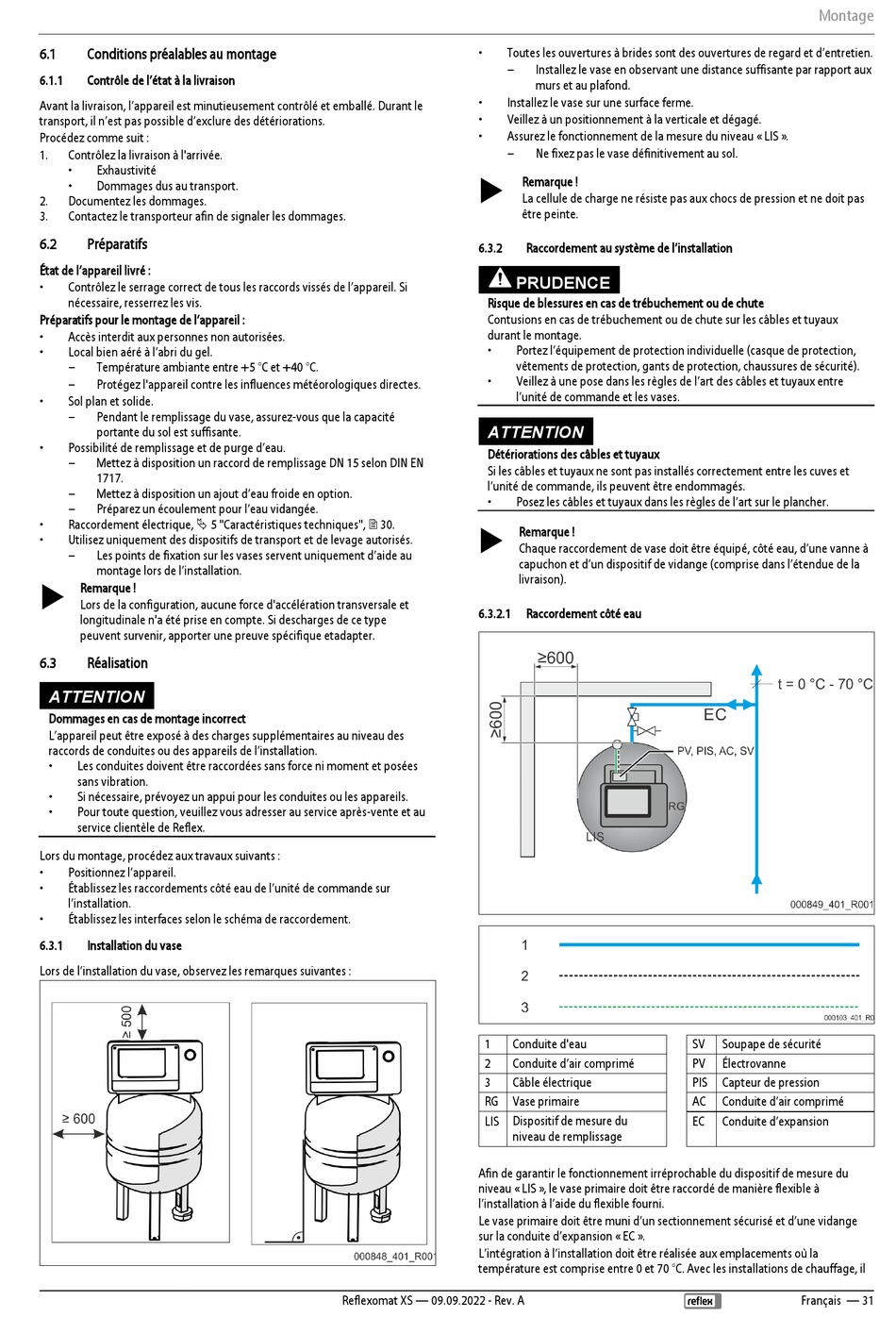

6.1 Conditions préalables au montage
6.1.1 Contrôle de l'état à la livraison
Avant la livraison, l'appareil est minutieusement contrôlé et emballé. Durant le
transport, il n'est pas possible d'exclure des détériorations.
Procédez comme suit :
1. Contrôlez la livraison à l'arrivée.
• Exhaustivité
• Dommages dus au transport.
2. Documentez les dommages.
3. Contactez le transporteur afin de signaler les dommages.
6.2 Préparatifs
État de l'appareil livré :
• Contrôlez le serrage correct de tous les raccords vissés de l'appareil. Si
nécessaire, resserrez les vis.
Préparatifs pour le montage de l'appareil :
• Accès interdit aux personnes non autorisées.
• Local bien aéré à l'abri du gel.
– Température ambiante entre +5 °C et +40 °C.
– Protégez l'appareil contre les influences météorologiques directes.
• Sol plan et solide.
– Pendant le remplissage du vase, assurez-vous que la capacité
portante du sol est suffisante.
• Possibilité de remplissage et de purge d'eau.
– Mettez à disposition un raccord de remplissage DN 15 selon DIN EN
1717.
– Mettez à disposition un ajout d'eau froide en option.
– Préparez un écoulement pour l'eau vidangée.
• Raccordement électrique,  5 "Caractéristiques techniques",  30.
• Utilisez uniquement des dispositifs de transport et de levage autorisés.
– Les points de fixation sur les vases servent uniquement d'aide au
montage lors de l'installation.

Remarque !
Lors de la configuration, aucune force d'accélération transversale et
longitudinale n'a été prise en compte. Si descharges de ce type
peuvent survenir, apporter une preuve spécifique etadapter.
6.3 Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
• Les conduites doivent être raccordées sans force ni moment et posées
sans vibration.
• Si nécessaire, prévoyez un appui pour les conduites ou les appareils.
• Pour toute question, veuillez vous adresser au service après-vente et au
service clientèle de Reflex.
Lors du montage, procédez aux travaux suivants :
• Positionnez l'appareil.
• Établissez les raccordements côté eau de l'unité de commande sur
l'installation.
• Établissez les interfaces selon le schéma de raccordement.
6.3.1

Installation du vase

Lors de l'installation du vase, observez les remarques suivantes :
• Toutes les ouvertures à brides sont des ouvertures de regard et d'entretien.
–
• Installez le vase sur une surface ferme.
• Veillez à un positionnement à la verticale et dégagé.
• Assurez le fonctionnement de la mesure du niveau « LIS ».
–

6.3.2
Risque de blessures en cas de trébuchement ou de chute
Contusions en cas de trébuchement ou de chute sur les câbles et tuyaux
durant le montage.
•
•
ATTENTION
Détériorations des câbles et tuyaux
Si les câbles et tuyaux ne sont pas installés correctement entre les cuves et
l'unité de commande, ils peuvent être endommagés.
•

6.3.2.1
1 Conduite d'eau
2 Conduite d'air comprimé
3 Câble électrique
RG Vase primaire
LIS Dispositif de mesure du
niveau de remplissage
Afin de garantir le fonctionnement irréprochable du dispositif de mesure du
niveau « LIS », le vase primaire doit être raccordé de manière flexible à
l'installation à l'aide du flexible fourni.
Le vase primaire doit être muni d'un sectionnement sécurisé et d'une vidange
sur la conduite d'expansion « EC ».
L'intégration à l'installation doit être réalisée aux emplacements où la
température est comprise entre 0 et 70 °C. Avec les installations de chauffage, il
Reflexomat XS — 09.09.2022 - Rev. A
Installez le vase en observant une distance suffisante par rapport aux
murs et au plafond.
Ne fixez pas le vase définitivement au sol.
Remarque !
La cellule de charge ne résiste pas aux chocs de pression et ne doit pas
être peinte.
Raccordement au système de l'installation
PRUDENCE
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
Veillez à une pose dans les règles de l'art des câbles et tuyaux entre
l'unité de commande et les vases.
Posez les câbles et tuyaux dans les règles de l'art sur le plancher.
Remarque !
Chaque raccordement de vase doit être équipé, côté eau, d'une vanne à
capuchon et d'un dispositif de vidange (comprise dans l'étendue de la
livraison).
Raccordement côté eau
Montage
SV Soupape de sécurité
PV Électrovanne
PIS Capteur de pression
AC Conduite d'air comprimé
EC Conduite d'expansion
Français — 31
