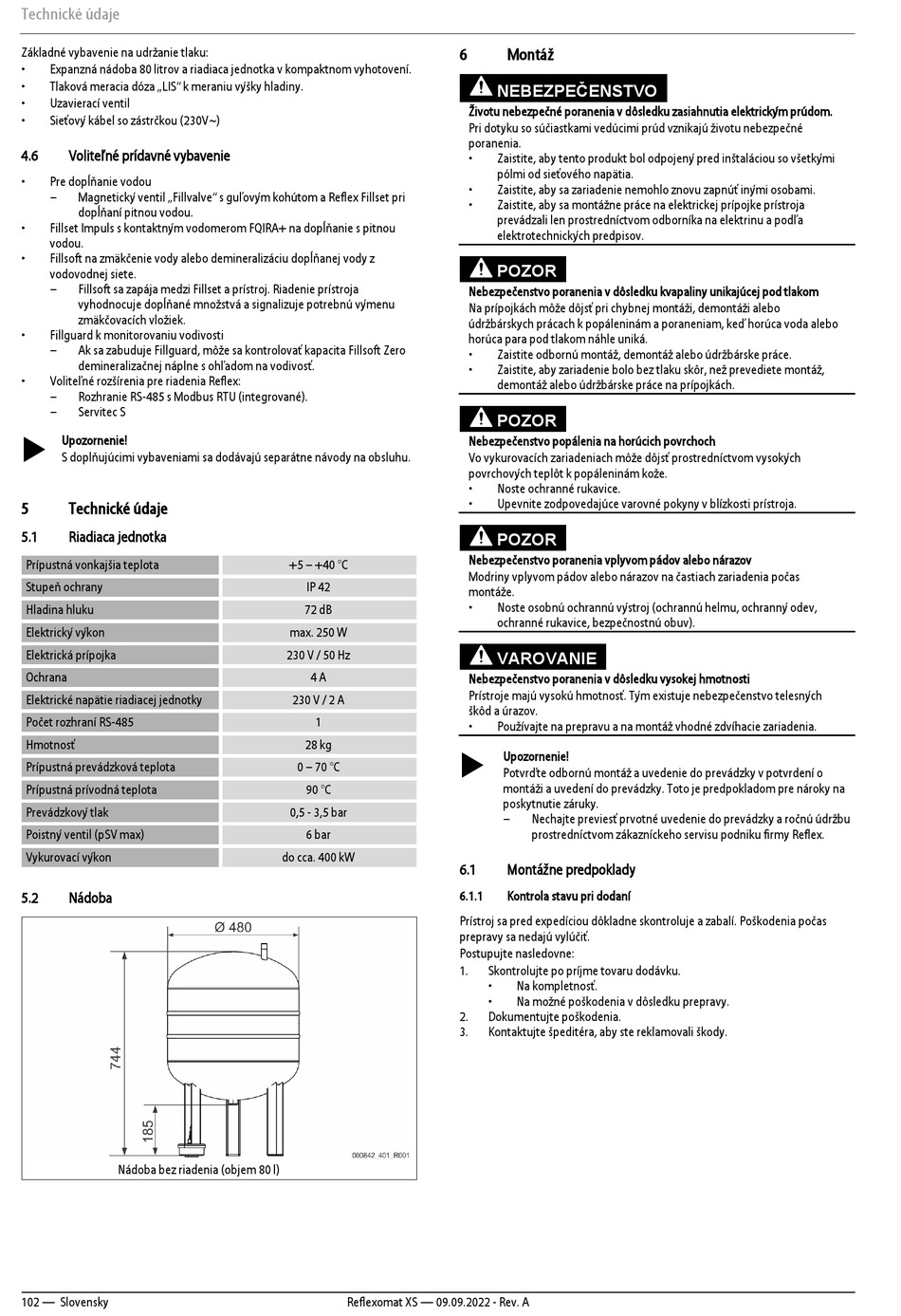

Technické údaje
Základné vybavenie na udržanie tlaku:
•
Expanzná nádoba 80 litrov a riadiaca jednotka v kompaktnom vyhotovení.
•
Tlaková meracia dóza „LIS" k meraniu výšky hladiny.
•
Uzavierací ventil
•
Sieťový kábel so zástrčkou (230V~)
4.6
Voliteľné prídavné vybavenie
•
Pre dopĺňanie vodou
–
Magnetický ventil „Fillvalve" s guľovým kohútom a Reflex Fillset pri
dopĺňaní pitnou vodou.
•
Fillset Impuls s kontaktným vodomerom FQIRA+ na dopĺňanie s pitnou
vodou.
•
Fillsoft na zmäkčenie vody alebo demineralizáciu dopĺňanej vody z
vodovodnej siete.
–
Fillsoft sa zapája medzi Fillset a prístroj. Riadenie prístroja
vyhodnocuje dopĺňané množstvá a signalizuje potrebnú výmenu
zmäkčovacích vložiek.
•
Fillguard k monitorovaniu vodivosti
–
Ak sa zabuduje Fillguard, môže sa kontrolovať kapacita Fillsoft Zero
demineralizačnej náplne s ohľadom na vodivosť.
•
Voliteľné rozšírenia pre riadenia Reflex:
–
Rozhranie RS-485 s Modbus RTU (integrované).
–
Servitec S
Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
5
Technické údaje
5.1
Riadiaca jednotka
Prípustná vonkajšia teplota
Stupeň ochrany
Hladina hluku
Elektrický výkon
Elektrická prípojka
Ochrana
Elektrické napätie riadiacej jednotky
Počet rozhraní RS-485
Hmotnosť
Prípustná prevádzková teplota
Prípustná prívodná teplota
Prevádzkový tlak
Poistný ventil (pSV max)
Vykurovací výkon
5.2
Nádoba
Nádoba bez riadenia (objem 80 l)
102 — Slovensky
+5 – +40 °C
IP 42
72 dB
max. 250 W
230 V / 50 Hz
4 A
230 V / 2 A
1
28 kg
0 – 70 °C
90 °C
0,5 - 3,5 bar
6 bar
do cca. 400 kW
Reflexomat XS — 09.09.2022 - Rev. A
6
Montáž
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby tento produkt bol odpojený pred inštaláciou so všetkými
pólmi od sieťového napätia.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
•
Zaistite odbornú montáž, demontáž alebo údržbárske práce.
•
Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
VAROVANIE
Nebezpečenstvo poranenia v dôsledku vysokej hmotnosti
Prístroje majú vysokú hmotnosť. Tým existuje nebezpečenstvo telesných
škôd a úrazov.
•
Používajte na prepravu a na montáž vhodné zdvíhacie zariadenia.
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži a uvedení do prevádzky. Toto je predpokladom pre nároky na
poskytnutie záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
6.1
Montážne predpoklady
6.1.1
Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1.
Skontrolujte po príjme tovaru dodávku.
•
Na kompletnosť.
•
Na možné poškodenia v dôsledku prepravy.
2.
Dokumentujte poškodenia.
3.
Kontaktujte špeditéra, aby ste reklamovali škody.
