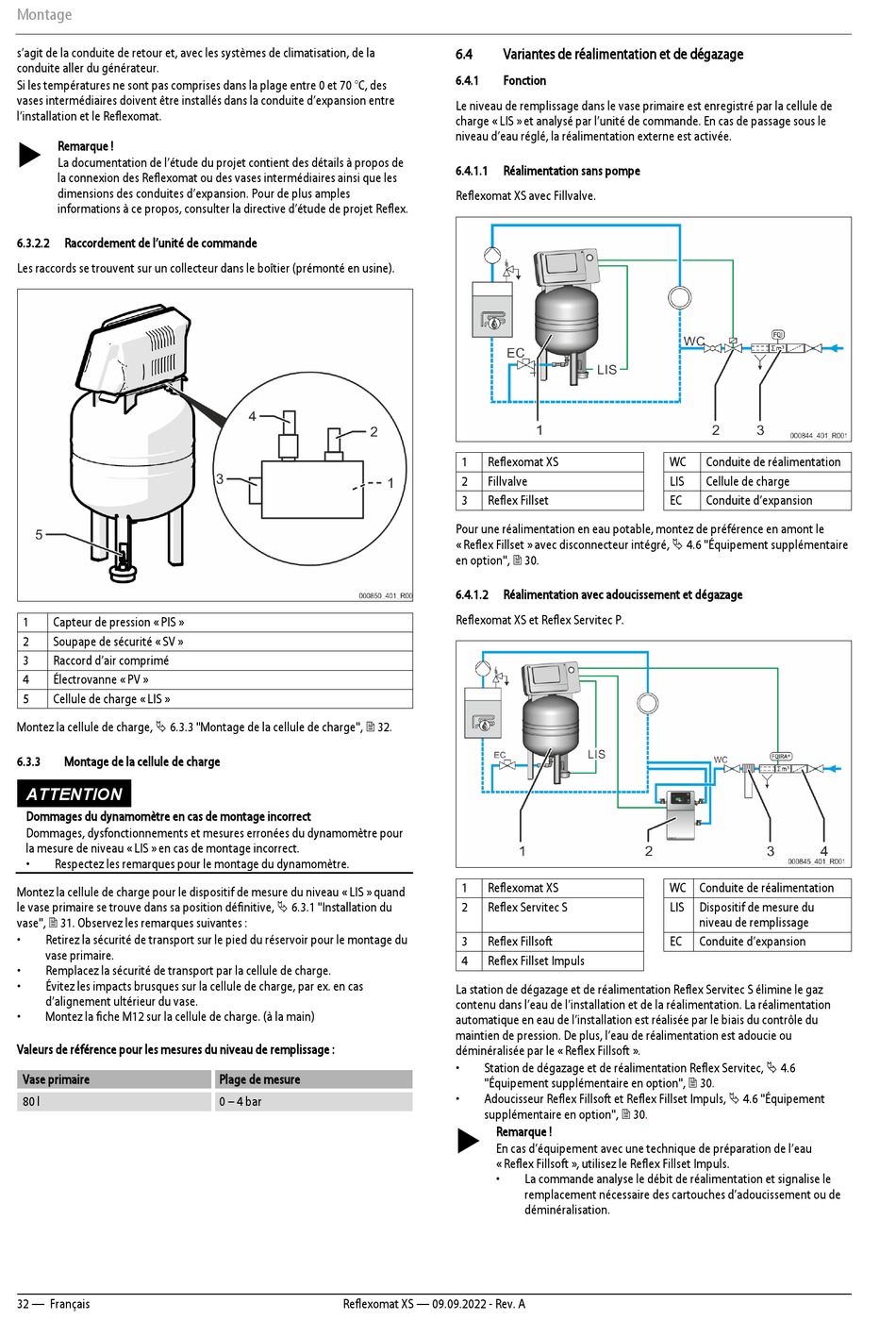

Montage
s'agit de la conduite de retour et, avec les systèmes de climatisation, de la
conduite aller du générateur.
Si les températures ne sont pas comprises dans la plage entre 0 et 70 °C, des
vases intermédiaires doivent être installés dans la conduite d'expansion entre
l'installation et le Reflexomat.
 Remarque !
La documentation de l'étude du projet contient des détails à propos de
la connexion des Reflexomat ou des vases intermédiaires ainsi que les
dimensions des conduites d'expansion. Pour de plus amples
informations à ce propos, consulter la directive d'étude de projet Reflex.
6.3.2.2 Raccordement de l'unité de commande
Les raccords se trouvent sur un collecteur dans le boîtier (prémonté en usine).
1 Capteur de pression « PIS »
2 Soupape de sécurité « SV »
3 Raccord d'air comprimé
4 Électrovanne « PV »
5 Cellule de charge « LIS »
Montez la cellule de charge,  6.3.3 "Montage de la cellule de charge",  32.
6.3.3

Montage de la cellule de charge

ATTENTION
Dommages du dynamomètre en cas de montage incorrect
Dommages, dysfonctionnements et mesures erronées du dynamomètre pour
la mesure de niveau « LIS » en cas de montage incorrect.
• Respectez les remarques pour le montage du dynamomètre.
Montez la cellule de charge pour le dispositif de mesure du niveau « LIS » quand
le vase primaire se trouve dans sa position définitive,  6.3.1 "Installation du
vase",  31. Observez les remarques suivantes :
• Retirez la sécurité de transport sur le pied du réservoir pour le montage du
vase primaire.
• Remplacez la sécurité de transport par la cellule de charge.
• Évitez les impacts brusques sur la cellule de charge, par ex. en cas
d'alignement ultérieur du vase.
• Montez la fiche M12 sur la cellule de charge. (à la main)
Valeurs de référence pour les mesures du niveau de remplissage :
Vase primaire
80 l
32 — Français
Plage de mesure
0 – 4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4 Variantes de réalimentation et de dégazage
6.4.1

Fonction

Le niveau de remplissage dans le vase primaire est enregistré par la cellule de
charge « LIS » et analysé par l'unité de commande. En cas de passage sous le
niveau d'eau réglé, la réalimentation externe est activée.
6.4.1.1 Réalimentation sans pompe
Reflexomat XS avec Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex Fillset
Pour une réalimentation en eau potable, montez de préférence en amont le
« Reflex Fillset » avec disconnecteur intégré,  4.6 "Équipement supplémentaire
en option",  30.
6.4.1.2 Réalimentation avec adoucissement et dégazage
Reflexomat XS et Reflex Servitec P.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Fillset Impuls
La station de dégazage et de réalimentation Reflex Servitec S élimine le gaz
contenu dans l'eau de l'installation et de la réalimentation. La réalimentation
automatique en eau de l'installation est réalisée par le biais du contrôle du
maintien de pression. De plus, l'eau de réalimentation est adoucie ou
déminéralisée par le « Reflex Fillsoft ».
• Station de dégazage et de réalimentation Reflex Servitec,  4.6
"Équipement supplémentaire en option", 
• Adoucisseur Reflex Fillsoft et Reflex Fillset Impuls,  4.6 "Équipement
supplémentaire en option", 
 Remarque !
En cas d'équipement avec une technique de préparation de l'eau
« Reflex Fillsoft », utilisez le Reflex Fillset Impuls.
• La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d'adoucissement ou de
déminéralisation.
WC Conduite de réalimentation
LIS Cellule de charge
EC Conduite d'expansion
WC Conduite de réalimentation
LIS Dispositif de mesure du
niveau de remplissage
EC Conduite d'expansion
