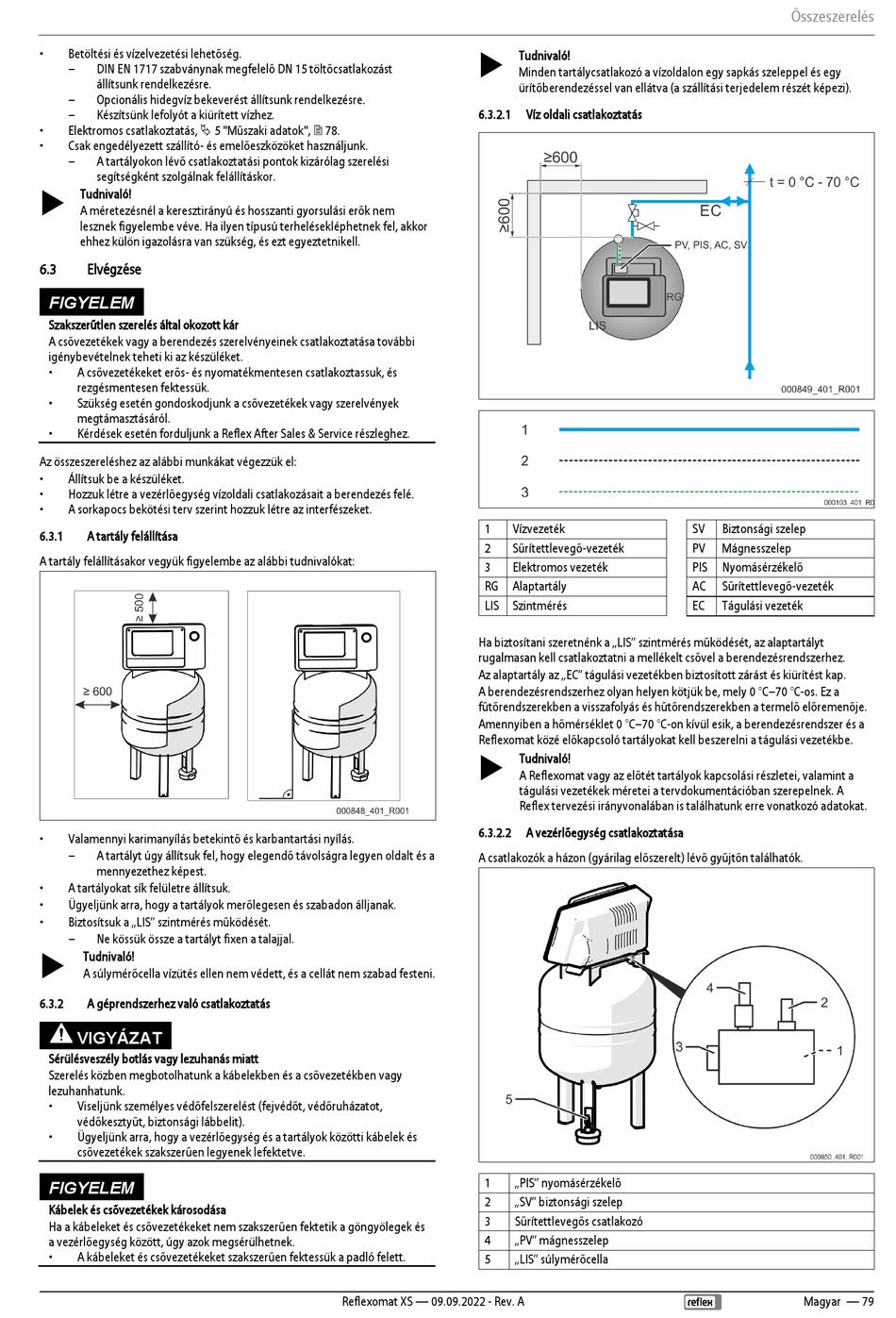

• Betöltési és vízelvezetési lehetőség.
– DIN EN 1717 szabványnak megfelelő DN 15 töltőcsatlakozást
állítsunk rendelkezésre.
– Opcionális hidegvíz bekeverést állítsunk rendelkezésre.
– Készítsünk lefolyót a kiürített vízhez.
• Elektromos csatlakoztatás,  5 "Műszaki adatok",  78.
• Csak engedélyezett szállító- és emelőeszközöket használjunk.
– A tartályokon lévő csatlakoztatási pontok kizárólag szerelési
segítségként szolgálnak felállításkor.

Tudnivaló!
A méretezésnél a keresztirányú és hosszanti gyorsulási erők nem
lesznek figyelembe véve. Ha ilyen típusú terhelésekléphetnek fel, akkor
ehhez külön igazolásra van szükség, és ezt egyeztetnikell.
6.3 Elvégzése
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
• Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Az összeszereléshez az alábbi munkákat végezzük el:
• Állítsuk be a készüléket.
• Hozzuk létre a vezérlőegység vízoldali csatlakozásait a berendezés felé.
• A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.
6.3.1 A tartály felállítása
A tartály felállításakor vegyük figyelembe az alábbi tudnivalókat:
• Valamennyi karimanyílás betekintő és karbantartási nyílás.
– A tartályt úgy állítsuk fel, hogy elegendő távolságra legyen oldalt és a
mennyezethez képest.
• A tartályokat sík felületre állítsuk.
• Ügyeljünk arra, hogy a tartályok merőlegesen és szabadon álljanak.
• Biztosítsuk a „LIS" szintmérés működését.
– Ne kössük össze a tartályt fixen a talajjal.
 Tudnivaló!
A súlymérőcella vízütés ellen nem védett, és a cellát nem szabad festeni.
6.3.2 A géprendszerhez való csatlakoztatás
VIGYÁZAT
Sérülésveszély botlás vagy lezuhanás miatt
Szerelés közben megbotolhatunk a kábelekben és a csővezetékben vagy
lezuhanhatunk.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
• Ügyeljünk arra, hogy a vezérlőegység és a tartályok közötti kábelek és
csővezetékek szakszerűen legyenek lefektetve.
FIGYELEM
Kábelek és csővezetékek károsodása
Ha a kábeleket és csővezetékeket nem szakszerűen fektetik a göngyölegek és
a vezérlőegység között, úgy azok megsérülhetnek.
• A kábeleket és csővezetékeket szakszerűen fektessük a padló felett.

6.3.2.1
1 Vízvezeték
2 Sűrítettlevegő-vezeték
3 Elektromos vezeték
RG Alaptartály
LIS Szintmérés
Ha biztosítani szeretnénk a „LIS" szintmérés működését, az alaptartályt
rugalmasan kell csatlakoztatni a mellékelt csővel a berendezésrendszerhez.
Az alaptartály az „EC" tágulási vezetékben biztosított zárást és kiürítést kap.
A berendezésrendszerhez olyan helyen kötjük be, mely 0 °C–70 °C-os. Ez a
fűtőrendszerekben a visszafolyás és hűtőrendszerekben a termelő előremenője.
Amennyiben a hőmérséklet 0 °C–70 °C-on kívül esik, a berendezésrendszer és a
Reflexomat közé előkapcsoló tartályokat kell beszerelni a tágulási vezetékbe.

6.3.2.2
A csatlakozók a házon (gyárilag előszerelt) lévő gyűjtőn találhatók.
1
2
3
4
5
Reflexomat XS — 09.09.2022 - Rev. A
Tudnivaló!
Minden tartálycsatlakozó a vízoldalon egy sapkás szeleppel és egy
ürítőberendezéssel van ellátva (a szállítási terjedelem részét képezi).
Víz oldali csatlakoztatás
Tudnivaló!
A Reflexomat vagy az előtét tartályok kapcsolási részletei, valamint a
tágulási vezetékek méretei a tervdokumentációban szerepelnek. A
Reflex tervezési irányvonalában is találhatunk erre vonatkozó adatokat.
A vezérlőegység csatlakoztatása
„PIS" nyomásérzékelő
„SV" biztonsági szelep
Sűrítettlevegős csatlakozó
„PV" mágnesszelep
„LIS" súlymérőcella
Összeszerelés
SV Biztonsági szelep
PV Mágnesszelep
PIS Nyomásérzékelő
AC Sűrítettlevegő-vezeték
EC Tágulási vezeték
Magyar — 79
