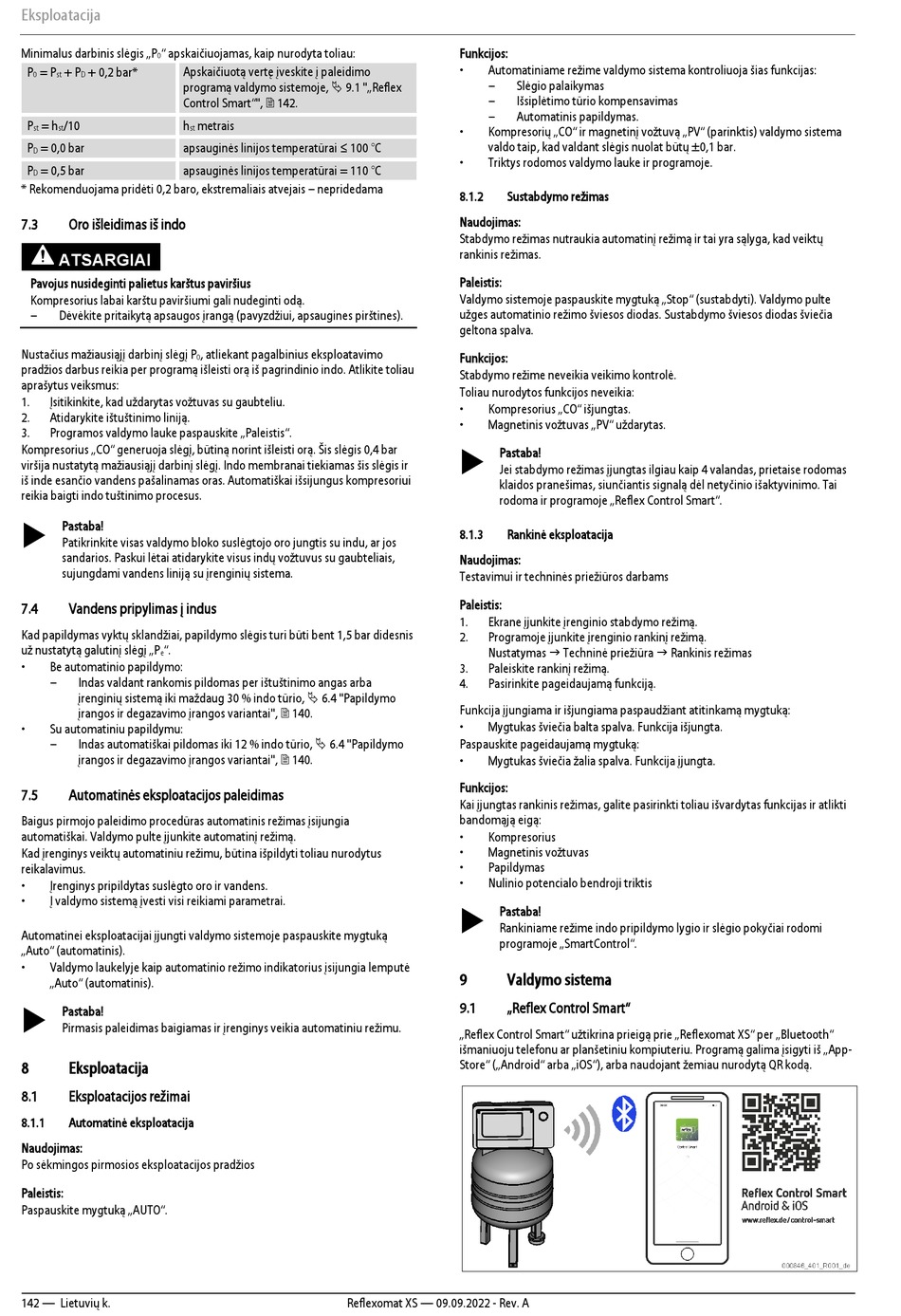

Reflex Reflexomat XS Originalbetriebsanleitung Seite 142

Eksploatacija
Minimalus darbinis slėgis „P " apskaičiuojamas, kaip nurodyta toliau:
0
P = P + P + 0,2 bar* Apskaičiuotą vertę įveskite į paleidimo
0 st D
programą valdymo sistemoje,  9.1 "„Reflex
Control Smart"",  142.
P = h /10 h
st st st
P = 0,0 bar apsauginės linijos temperatūrai ≤ 100 °C
D
P = 0,5 bar apsauginės linijos temperatūrai = 110 °C
D
* Rekomenduojama pridėti 0,2 baro, ekstremaliais atvejais – nepridedama
7.3 Oro išleidimas iš indo
ATSARGIAI
Pavojus nusideginti palietus karštus paviršius
Kompresorius labai karštu paviršiumi gali nudeginti odą.
– Dėvėkite pritaikytą apsaugos įrangą (pavyzdžiui, apsaugines pirštines).
Nustačius mažiausiąjį darbinį slėgį P
pradžios darbus reikia per programą išleisti orą iš pagrindinio indo. Atlikite toliau
aprašytus veiksmus:
1. Įsitikinkite, kad uždarytas vožtuvas su gaubteliu.
2. Atidarykite ištuštinimo liniją.
3. Programos valdymo lauke paspauskite „Paleistis".
Kompresorius „CO" generuoja slėgį, būtiną norint išleisti orą. Šis slėgis 0,4 bar
viršija nustatytą mažiausiąjį darbinį slėgį. Indo membranai tiekiamas šis slėgis ir
iš inde esančio vandens pašalinamas oras. Automatiškai išsijungus kompresoriui
reikia baigti indo tuštinimo procesus.
 Pastaba!
Patikrinkite visas valdymo bloko suslėgtojo oro jungtis su indu, ar jos
sandarios. Paskui lėtai atidarykite visus indų vožtuvus su gaubteliais,
sujungdami vandens liniją su įrenginių sistema.
7.4 Vandens pripylimas į indus
Kad papildymas vyktų sklandžiai, papildymo slėgis turi būti bent 1,5 bar didesnis
už nustatytą galutinį slėgį „P ".
e
• Be automatinio papildymo:
– Indas valdant rankomis pildomas per ištuštinimo angas arba
įrenginių sistemą iki maždaug 30 % indo tūrio,  6.4 "Papildymo
įrangos ir degazavimo įrangos variantai",  140.
• Su automatiniu papildymu:
Indas automatiškai pildomas iki 12 % indo tūrio,  6.4 "Papildymo
–
įrangos ir degazavimo įrangos variantai",  140.
7.5 Automatinės eksploatacijos paleidimas
Baigus pirmojo paleidimo procedūras automatinis režimas įsijungia
automatiškai. Valdymo pulte įjunkite automatinį režimą.
Kad įrenginys veiktų automatiniu režimu, būtina išpildyti toliau nurodytus
reikalavimus.
• Įrenginys pripildytas suslėgto oro ir vandens.
• Į valdymo sistemą įvesti visi reikiami parametrai.
Automatinei eksploatacijai įjungti valdymo sistemoje paspauskite mygtuką
„Auto" (automatinis).
• Valdymo laukelyje kaip automatinio režimo indikatorius įsijungia lemputė
„Auto" (automatinis).
 Pastaba!
Pirmasis paleidimas baigiamas ir įrenginys veikia automatiniu režimu.
8 Eksploatacija
8.1 Eksploatacijos režimai
8.1.1 Automatinė eksploatacija
Naudojimas:
Po sėkmingos pirmosios eksploatacijos pradžios
Paleistis:
Paspauskite mygtuką „AUTO".
142 — Lietuvių k.
metrais
, atliekant pagalbinius eksploatavimo
0
Reflexomat XS — 09.09.2022 - Rev. A
Funkcijos:
• Automatiniame režime valdymo sistema kontroliuoja šias funkcijas:
– Slėgio palaikymas
– Išsiplėtimo tūrio kompensavimas
– Automatinis papildymas.
• Kompresorių „CO" ir magnetinį vožtuvą „PV" (parinktis) valdymo sistema
valdo taip, kad valdant slėgis nuolat būtų ±0,1 bar.
• Triktys rodomos valdymo lauke ir programoje.
8.1.2 Sustabdymo režimas
Naudojimas:
Stabdymo režimas nutraukia automatinį režimą ir tai yra sąlyga, kad veiktų
rankinis režimas.
Paleistis:
Valdymo sistemoje paspauskite mygtuką „Stop" (sustabdyti). Valdymo pulte
užges automatinio režimo šviesos diodas. Sustabdymo šviesos diodas šviečia
geltona spalva.
Funkcijos:
Stabdymo režime neveikia veikimo kontrolė.
Toliau nurodytos funkcijos neveikia:
• Kompresorius „CO" išjungtas.
• Magnetinis vožtuvas „PV" uždarytas.
 Pastaba!
Jei stabdymo režimas įjungtas ilgiau kaip 4 valandas, prietaise rodomas
klaidos pranešimas, siunčiantis signalą dėl netyčinio išaktyvinimo. Tai
rodoma ir programoje „Reflex Control Smart".
8.1.3 Rankinė eksploatacija
Naudojimas:
Testavimui ir techninės priežiūros darbams
Paleistis:
1. Ekrane įjunkite įrenginio stabdymo režimą.
2. Programoje įjunkite įrenginio rankinį režimą.
Nustatymas  Techninė priežiūra  Rankinis režimas
3. Paleiskite rankinį režimą.
4. Pasirinkite pageidaujamą funkciją.
Funkcija įjungiama ir išjungiama paspaudžiant atitinkamą mygtuką:
• Mygtukas šviečia balta spalva. Funkcija išjungta.
Paspauskite pageidaujamą mygtuką:
• Mygtukas šviečia žalia spalva. Funkcija įjungta.
Funkcijos:
Kai įjungtas rankinis režimas, galite pasirinkti toliau išvardytas funkcijas ir atlikti
bandomąją eigą:
• Kompresorius
• Magnetinis vožtuvas
• Papildymas
• Nulinio potencialo bendroji triktis

Pastaba!
Rankiniame režime indo pripildymo lygio ir slėgio pokyčiai rodomi
programoje „SmartControl".
9 Valdymo sistema
9.1 „Reflex Control Smart"
„Reflex Control Smart" užtikrina prieigą prie „Reflexomat XS" per „Bluetooth"
išmaniuoju telefonu ar planšetiniu kompiuteriu. Programą galima įsigyti iš „App-
Store" („Android" arba „iOS"), arba naudojant žemiau nurodytą QR kodą.
