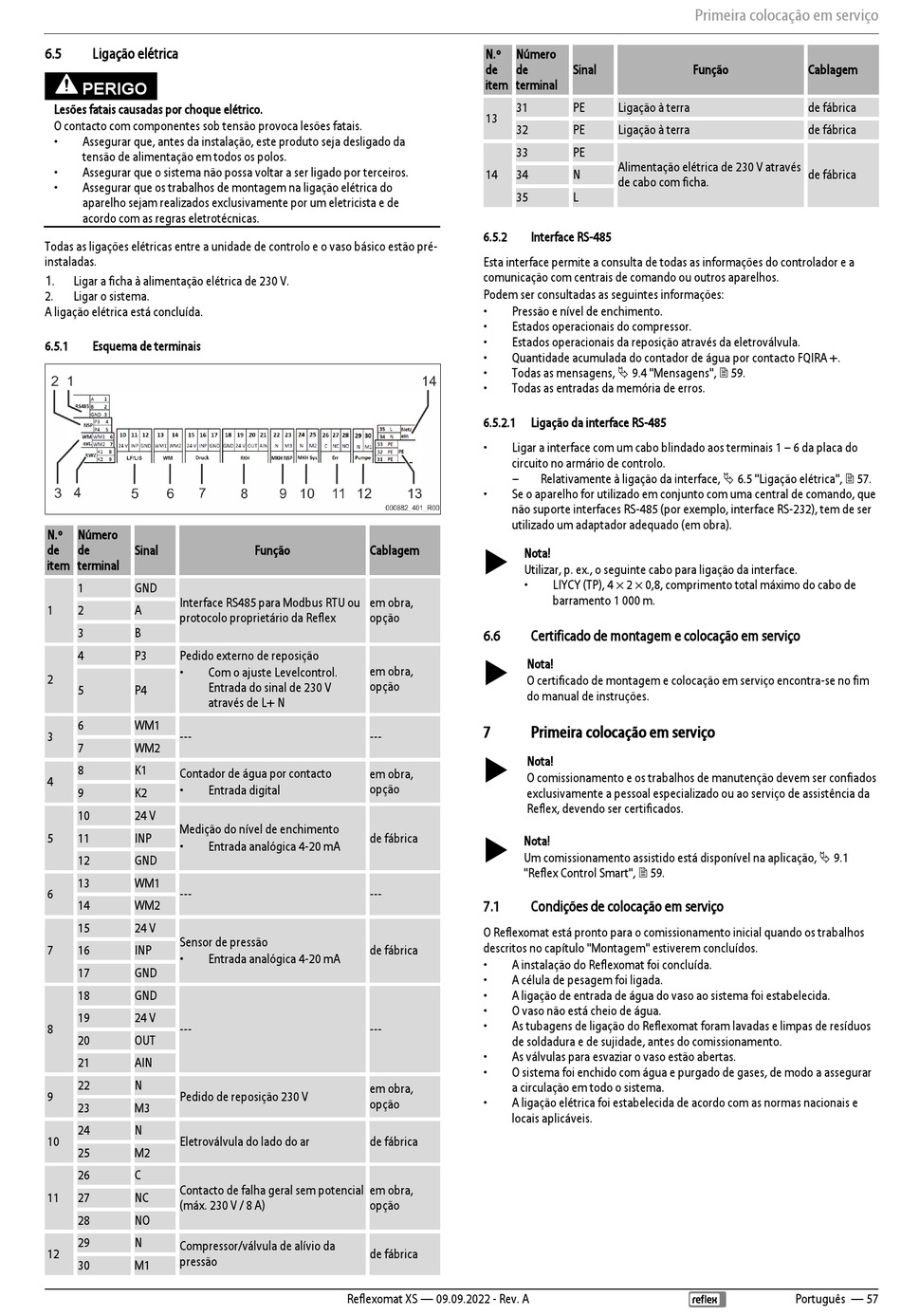

6.5 Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que, antes da instalação, este produto seja desligado da
tensão de alimentação em todos os polos.
• Assegurar que o sistema não possa voltar a ser ligado por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas.
Todas as ligações elétricas entre a unidade de controlo e o vaso básico estão pré-
instaladas.
1.
Ligar a ficha à alimentação elétrica de 230 V.
2. Ligar o sistema.
A ligação elétrica está concluída.
6.5.1 Esquema de terminais
N.º Número
de de Sinal
item terminal
1 GND
Interface RS485 para Modbus RTU ou
1 2 A
protocolo proprietário da Reflex
3 B
4 P3 Pedido externo de reposição
• Com o ajuste Levelcontrol.
2
Entrada do sinal de 230 V
5 P4
através de L+ N
6 WM1
3 ---
7 WM2
8 K1
Contador de água por contacto
4
• Entrada digital
9 K2
10 24 V
Medição do nível de enchimento
5 11 INP
• Entrada analógica 4-20 mA
12 GND
13 WM1
6 ---
14 WM2
15 24 V
Sensor de pressão
7 16 INP
• Entrada analógica 4-20 mA
17 GND
18 GND
19 24 V
8 ---
20 OUT
21 AIN
22 N
9 Pedido de reposição 230 V
23 M3
24 N
10 Eletroválvula do lado do ar
25 M2
26 C
Contacto de falha geral sem potencial
11 27 NC
(máx. 230 V / 8 A)
28 NO
29 N
Compressor/válvula de alívio da
12
pressão
30 M1
Função Cablagem
em obra,
opção
em obra,
opção
---
em obra,
opção
de fábrica
---
de fábrica
---
em obra,
opção
de fábrica
em obra,
opção
de fábrica
Reflexomat XS — 09.09.2022 - Rev. A
N.º Número
de de Sinal
item terminal
31 PE Ligação à terra
13
32 PE Ligação à terra
33 PE
Alimentação elétrica de 230 V através
14 34 N
de cabo com ficha.
35 L
6.5.2 Interface RS-485
Esta interface permite a consulta de todas as informações do controlador e a
comunicação com centrais de comando ou outros aparelhos.
Podem ser consultadas as seguintes informações:
• Pressão e nível de enchimento.
• Estados operacionais do compressor.
• Estados operacionais da reposição através da eletroválvula.
• Quantidade acumulada do contador de água por contacto FQIRA +.
• Todas as mensagens,  9.4 "Mensagens",  59.
• Todas as entradas da memória de erros.
6.5.2.1 Ligação da interface RS-485
• Ligar a interface com um cabo blindado aos terminais 1 – 6 da placa do
circuito no armário de controlo.
Relativamente à ligação da interface,  6.5 "Ligação elétrica",  57.
–
• Se o aparelho for utilizado em conjunto com uma central de comando, que
não suporte interfaces RS-485 (por exemplo, interface RS-232), tem de ser
utilizado um adaptador adequado (em obra).
 Nota!
Utilizar, p. ex., o seguinte cabo para ligação da interface.
• LIYCY (TP), 4 × 2 × 0,8, comprimento total máximo do cabo de
barramento 1 000 m.
6.6 Certificado de montagem e colocação em serviço

Nota!
O certificado de montagem e colocação em serviço encontra-se no fim
do manual de instruções.
7 Primeira colocação em serviço
 Nota!
O comissionamento e os trabalhos de manutenção devem ser confiados
exclusivamente a pessoal especializado ou ao serviço de assistência da
Reflex, devendo ser certificados.
 Nota!
Um comissionamento assistido está disponível na aplicação,  9.1
"Reflex Control Smart",  59.
7.1 Condições de colocação em serviço
O Reflexomat está pronto para o comissionamento inicial quando os trabalhos
descritos no capítulo "Montagem" estiverem concluídos.
• A instalação do Reflexomat foi concluída.
• A célula de pesagem foi ligada.
• A ligação de entrada de água do vaso ao sistema foi estabelecida.
• O vaso não está cheio de água.
• As tubagens de ligação do Reflexomat foram lavadas e limpas de resíduos
de soldadura e de sujidade, antes do comissionamento.
• As válvulas para esvaziar o vaso estão abertas.
• O sistema foi enchido com água e purgado de gases, de modo a assegurar
a circulação em todo o sistema.
• A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.
Primeira colocação em serviço
Função Cablagem
de fábrica
de fábrica
de fábrica
Português — 57
