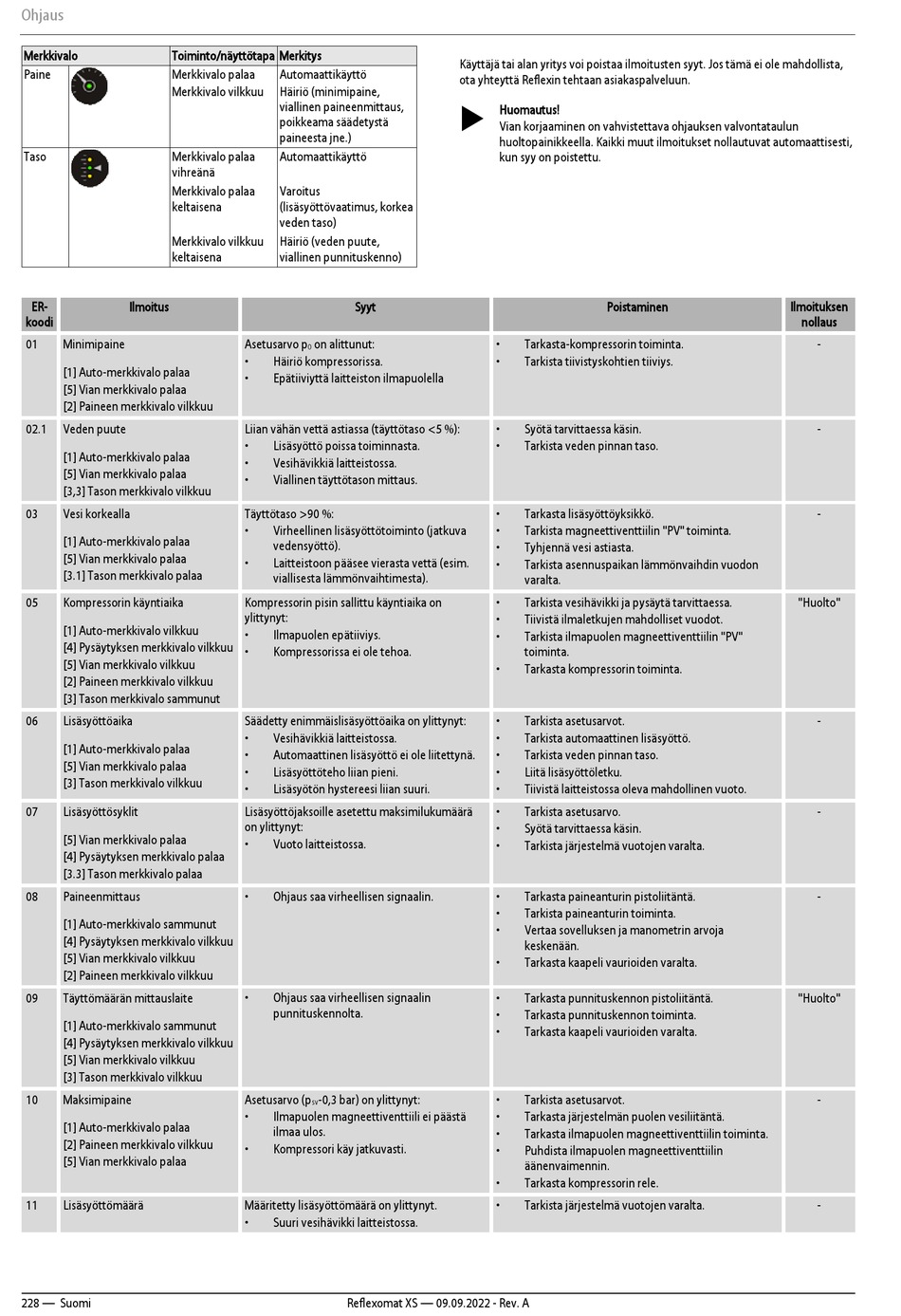

Reflex Reflexomat XS Originalbetriebsanleitung Seite 228

Ohjaus
Merkkivalo Toiminto/näyttötapa Merkitys
Paine Merkkivalo palaa
Merkkivalo vilkkuu
Taso Merkkivalo palaa
vihreänä
Merkkivalo palaa
keltaisena
Merkkivalo vilkkuu
keltaisena
ER- Ilmoitus
koodi
01 Minimipaine
[1] Auto-merkkivalo palaa
[5] Vian merkkivalo palaa
[2] Paineen merkkivalo vilkkuu
02.1 Veden puute
[1] Auto-merkkivalo palaa
[5] Vian merkkivalo palaa
[3,3] Tason merkkivalo vilkkuu
03 Vesi korkealla
[1] Auto-merkkivalo palaa
[5] Vian merkkivalo palaa
[3.1] Tason merkkivalo palaa
05 Kompressorin käyntiaika
[1] Auto-merkkivalo vilkkuu
[4] Pysäytyksen merkkivalo vilkkuu
[5] Vian merkkivalo vilkkuu
[2] Paineen merkkivalo vilkkuu
[3] Tason merkkivalo sammunut
06 Lisäsyöttöaika
[1] Auto-merkkivalo palaa
[5] Vian merkkivalo palaa
[3] Tason merkkivalo vilkkuu
07 Lisäsyöttösyklit
[5] Vian merkkivalo palaa
[4] Pysäytyksen merkkivalo palaa
[3.3] Tason merkkivalo palaa
08 Paineenmittaus
[1] Auto-merkkivalo sammunut
[4] Pysäytyksen merkkivalo vilkkuu
[5] Vian merkkivalo vilkkuu
[2] Paineen merkkivalo vilkkuu
09 Täyttömäärän mittauslaite
[1] Auto-merkkivalo sammunut
[4] Pysäytyksen merkkivalo vilkkuu
[5] Vian merkkivalo vilkkuu
[3] Tason merkkivalo vilkkuu
10 Maksimipaine
[1] Auto-merkkivalo palaa
[2] Paineen merkkivalo vilkkuu
[5] Vian merkkivalo palaa
11 Lisäsyöttömäärä
228 — Suomi
Automaattikäyttö
Häiriö (minimipaine,
viallinen paineenmittaus,
poikkeama säädetystä
paineesta jne.)
Automaattikäyttö
Varoitus
(lisäsyöttövaatimus, korkea
veden taso)
Häiriö (veden puute,
viallinen punnituskenno)
Syyt
Asetusarvo p on alittunut:
0
• Häiriö kompressorissa.
• Epätiiviyttä laitteiston ilmapuolella
Liian vähän vettä astiassa (täyttötaso <5 %):
• Lisäsyöttö poissa toiminnasta.
• Vesihävikkiä laitteistossa.
• Viallinen täyttötason mittaus.
Täyttötaso >90 %:
• Virheellinen lisäsyöttötoiminto (jatkuva
vedensyöttö).
• Laitteistoon pääsee vierasta vettä (esim.
viallisesta lämmönvaihtimesta).
Kompressorin pisin sallittu käyntiaika on
ylittynyt:
• Ilmapuolen epätiiviys.
• Kompressorissa ei ole tehoa.
Säädetty enimmäislisäsyöttöaika on ylittynyt:
• Vesihävikkiä laitteistossa.
• Automaattinen lisäsyöttö ei ole liitettynä.
• Lisäsyöttöteho liian pieni.
• Lisäsyötön hystereesi liian suuri.
Lisäsyöttöjaksoille asetettu maksimilukumäärä
on ylittynyt:
• Vuoto laitteistossa.
• Ohjaus saa virheellisen signaalin.
• Ohjaus saa virheellisen signaalin
punnituskennolta.
Asetusarvo (p -0,3 bar) on ylittynyt:
sv
• Ilmapuolen magneettiventtiili ei päästä
ilmaa ulos.
• Kompressori käy jatkuvasti.
Määritetty lisäsyöttömäärä on ylittynyt.
• Suuri vesihävikki laitteistossa.
Reflexomat XS — 09.09.2022 - Rev. A
Käyttäjä tai alan yritys voi poistaa ilmoitusten syyt. Jos tämä ei ole mahdollista,
ota yhteyttä Reflexin tehtaan asiakaspalveluun.
 Huomautus!
Vian korjaaminen on vahvistettava ohjauksen valvontataulun
huoltopainikkeella. Kaikki muut ilmoitukset nollautuvat automaattisesti,
kun syy on poistettu.
Poistaminen
• Tarkasta-kompressorin toiminta.
• Tarkista tiivistyskohtien tiiviys.
• Syötä tarvittaessa käsin.
• Tarkista veden pinnan taso.
• Tarkasta lisäsyöttöyksikkö.
• Tarkista magneettiventtiilin "PV" toiminta.
• Tyhjennä vesi astiasta.
• Tarkista asennuspaikan lämmönvaihdin vuodon
varalta.
• Tarkista vesihävikki ja pysäytä tarvittaessa.
• Tiivistä ilmaletkujen mahdolliset vuodot.
• Tarkista ilmapuolen magneettiventtiilin "PV"
toiminta.
• Tarkasta kompressorin toiminta.
• Tarkista asetusarvot.
• Tarkista automaattinen lisäsyöttö.
• Tarkista veden pinnan taso.
• Liitä lisäsyöttöletku.
• Tiivistä laitteistossa oleva mahdollinen vuoto.
• Tarkista asetusarvo.
• Syötä tarvittaessa käsin.
• Tarkista järjestelmä vuotojen varalta.
• Tarkasta paineanturin pistoliitäntä.
• Tarkista paineanturin toiminta.
• Vertaa sovelluksen ja manometrin arvoja
keskenään.
• Tarkasta kaapeli vaurioiden varalta.
• Tarkasta punnituskennon pistoliitäntä.
• Tarkasta punnituskennon toiminta.
• Tarkasta kaapeli vaurioiden varalta.
• Tarkista asetusarvot.
• Tarkasta järjestelmän puolen vesiliitäntä.
• Tarkasta ilmapuolen magneettiventtiilin toiminta.
• Puhdista ilmapuolen magneettiventtiilin
äänenvaimennin.
• Tarkasta kompressorin rele.
• Tarkista järjestelmä vuotojen varalta.
Ilmoituksen
nollaus
-
-
-
"Huolto"
-
-
-
"Huolto"
-
-
