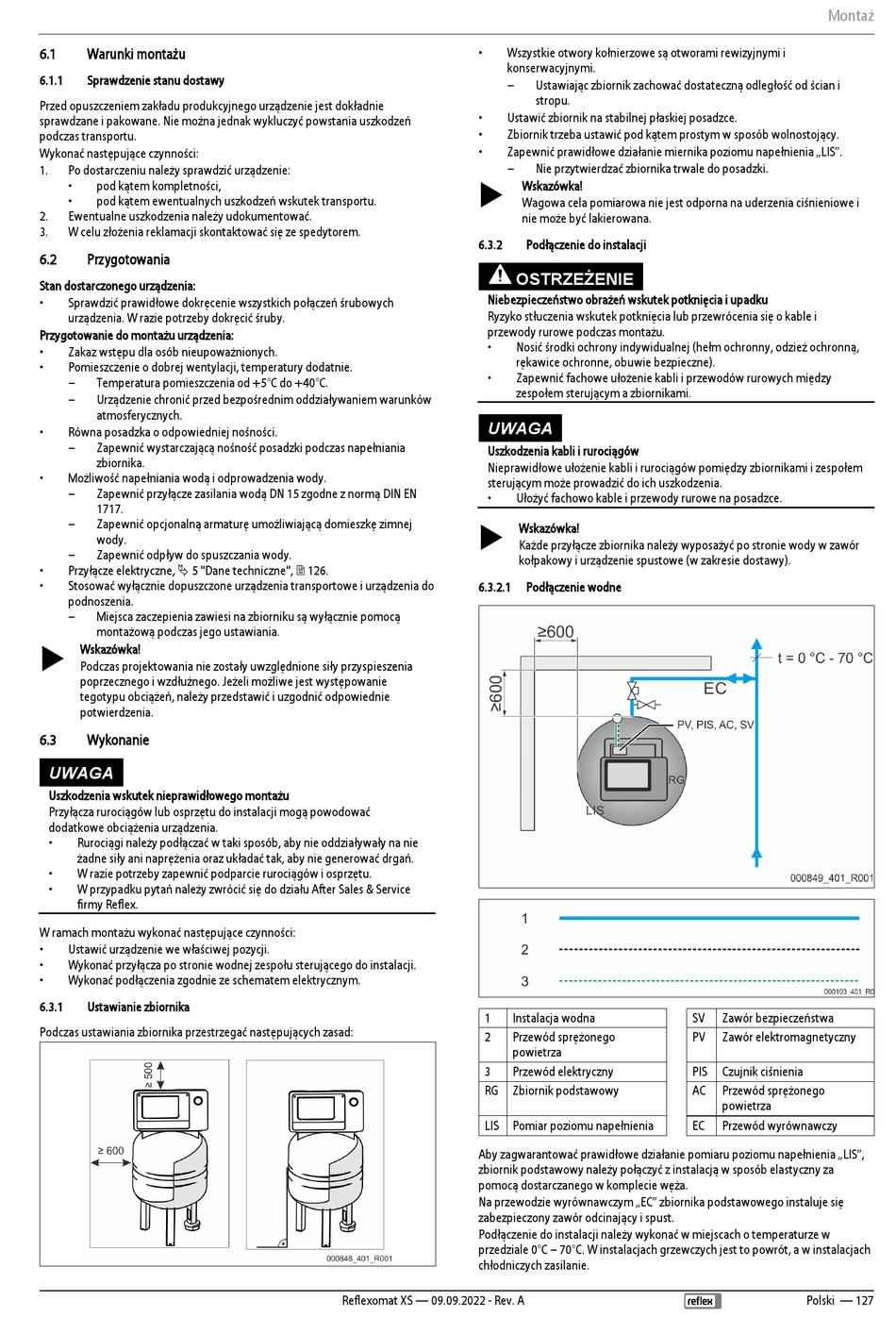

6.1
Warunki montażu
6.1.1
Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można jednak wykluczyć powstania uszkodzeń
podczas transportu.
Wykonać następujące czynności:
1.
Po dostarczeniu należy sprawdzić urządzenie:
•
pod kątem kompletności,
•
pod kątem ewentualnych uszkodzeń wskutek transportu.
2.
Ewentualne uszkodzenia należy udokumentować.
3.
W celu złożenia reklamacji skontaktować się ze spedytorem.
6.2
Przygotowania
Stan dostarczonego urządzenia:
•
Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych
urządzenia. W razie potrzeby dokręcić śruby.
Przygotowanie do montażu urządzenia:
•
Zakaz wstępu dla osób nieupoważnionych.
•
Pomieszczenie o dobrej wentylacji, temperatury dodatnie.
–
Temperatura pomieszczenia od +5°C do +40°C.
–
Urządzenie chronić przed bezpośrednim oddziaływaniem warunków
atmosferycznych.
•
Równa posadzka o odpowiedniej nośności.
–
Zapewnić wystarczającą nośność posadzki podczas napełniania
zbiornika.
•
Możliwość napełniania wodą i odprowadzenia wody.
–
Zapewnić przyłącze zasilania wodą DN 15 zgodne z normą DIN EN
1717.
–
Zapewnić opcjonalną armaturę umożliwiającą domieszkę zimnej
wody.
–
Zapewnić odpływ do spuszczania wody.
Przyłącze elektryczne, 5 "Dane techniczne", 126.
•
•
Stosować wyłącznie dopuszczone urządzenia transportowe i urządzenia do
podnoszenia.
–
Miejsca zaczepienia zawiesi na zbiorniku są wyłącznie pomocą
montażową podczas jego ustawiania.
Wskazówka!
Podczas projektowania nie zostały uwzględnione siły przyspieszenia
poprzecznego i wzdłużnego. Jeżeli możliwe jest występowanie
tegotypu obciążeń, należy przedstawić i uzgodnić odpowiednie
potwierdzenia.
6.3
Wykonanie
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
•
Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
•
W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
•
W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
W ramach montażu wykonać następujące czynności:
•
Ustawić urządzenie we właściwej pozycji.
•
Wykonać przyłącza po stronie wodnej zespołu sterującego do instalacji.
•
Wykonać podłączenia zgodnie ze schematem elektrycznym.
6.3.1
Ustawianie zbiornika
Podczas ustawiania zbiornika przestrzegać następujących zasad:
•
Wszystkie otwory kołnierzowe są otworami rewizyjnymi i
konserwacyjnymi.
–
•
Ustawić zbiornik na stabilnej płaskiej posadzce.
•
Zbiornik trzeba ustawić pod kątem prostym w sposób wolnostojący.
•
Zapewnić prawidłowe działanie miernika poziomu napełnienia „LIS".
–
6.3.2
Niebezpieczeństwo obrażeń wskutek potknięcia i upadku
Ryzyko stłuczenia wskutek potknięcia lub przewrócenia się o kable i
przewody rurowe podczas montażu.
•
•
UWAGA
Uszkodzenia kabli i rurociągów
Nieprawidłowe ułożenie kabli i rurociągów pomiędzy zbiornikami i zespołem
sterującym może prowadzić do ich uszkodzenia.
•
6.3.2.1
1
Instalacja wodna
2
Przewód sprężonego
powietrza
3
Przewód elektryczny
RG
Zbiornik podstawowy
LIS Pomiar poziomu napełnienia
Aby zagwarantować prawidłowe działanie pomiaru poziomu napełnienia „LIS",
zbiornik podstawowy należy połączyć z instalacją w sposób elastyczny za
pomocą dostarczanego w komplecie węża.
Na przewodzie wyrównawczym „EC" zbiornika podstawowego instaluje się
zabezpieczony zawór odcinający i spust.
Podłączenie do instalacji należy wykonać w miejscach o temperaturze w
przedziale 0°C – 70°C. W instalacjach grzewczych jest to powrót, a w instalacjach
chłodniczych zasilanie.
Reflexomat XS — 09.09.2022 - Rev. A
Ustawiając zbiornik zachować dostateczną odległość od ścian i
stropu.
Nie przytwierdzać zbiornika trwale do posadzki.
Wskazówka!
Wagowa cela pomiarowa nie jest odporna na uderzenia ciśnieniowe i
nie może być lakierowana.
Podłączenie do instalacji
OSTRZEŻENIE
Nosić środki ochrony indywidualnej (hełm ochronny, odzież ochronną,
rękawice ochronne, obuwie bezpieczne).
Zapewnić fachowe ułożenie kabli i przewodów rurowych między
zespołem sterującym a zbiornikami.
Ułożyć fachowo kable i przewody rurowe na posadzce.
Wskazówka!
Każde przyłącze zbiornika należy wyposażyć po stronie wody w zawór
kołpakowy i urządzenie spustowe (w zakresie dostawy).
Podłączenie wodne
Montaż
SV
Zawór bezpieczeństwa
PV
Zawór elektromagnetyczny
PIS
Czujnik ciśnienia
Przewód sprężonego
AC
powietrza
EC
Przewód wyrównawczy
Polski — 127
