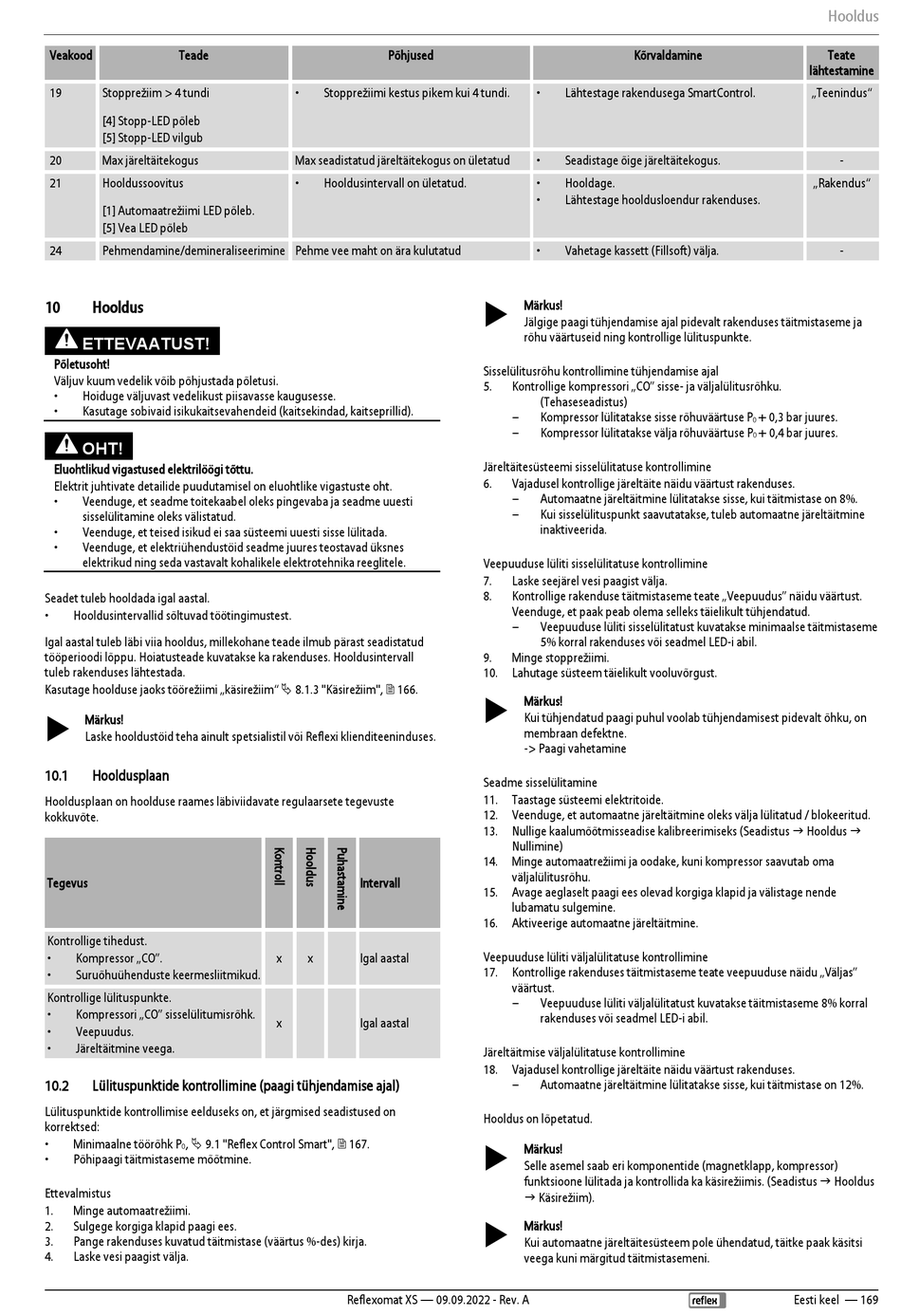

Reflex Reflexomat XS Originalbetriebsanleitung Seite 169

Veakood Teade
19 Stopprežiim > 4 tundi
[4] Stopp-LED põleb
[5] Stopp-LED vilgub
20 Max järeltäitekogus
21 Hooldussoovitus
[1] Automaatrežiimi LED põleb.
[5] Vea LED põleb
24 Pehmendamine/demineraliseerimine Pehme vee maht on ära kulutatud
10 Hooldus
ETTEVAATUST!
Põletusoht!
Väljuv kuum vedelik võib põhjustada põletusi.
• Hoiduge väljuvast vedelikust piisavasse kaugusesse.
• Kasutage sobivaid isikukaitsevahendeid (kaitsekindad, kaitseprillid).
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
• Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
• Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
• Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
Seadet tuleb hooldada igal aastal.
• Hooldusintervallid sõltuvad töötingimustest.
Igal aastal tuleb läbi viia hooldus, millekohane teade ilmub pärast seadistatud
tööperioodi lõppu. Hoiatusteade kuvatakse ka rakenduses. Hooldusintervall
tuleb rakenduses lähtestada.
Kasutage hoolduse jaoks töörežiimi „käsirežiim"  8.1.3 "Käsirežiim",  166.

Märkus!
Laske hooldustöid teha ainult spetsialistil või Reflexi klienditeeninduses.
10.1 Hooldusplaan
Hooldusplaan on hoolduse raames läbiviidavate regulaarsete tegevuste
kokkuvõte.
Tegevus
Kontrollige tihedust.
• Kompressor „CO".
• Suruõhuühenduste keermesliitmikud.
Kontrollige lülituspunkte.
• Kompressori „CO" sisselülitumisrõhk.
• Veepuudus.
• Järeltäitmine veega.
10.2 Lülituspunktide kontrollimine (paagi tühjendamise ajal)
Lülituspunktide kontrollimise eelduseks on, et järgmised seadistused on
korrektsed:
• Minimaalne töörõhk P ,  9.1 "Reflex Control Smart",  167.
0
• Põhipaagi täitmistaseme mõõtmine.
Ettevalmistus
1. Minge automaatrežiimi.
2. Sulgege korgiga klapid paagi ees.
3. Pange rakenduses kuvatud täitmistase (väärtus %-des) kirja.
4. Laske vesi paagist välja.
Põhjused
• Stopprežiimi kestus pikem kui 4 tundi.
Max seadistatud järeltäitekogus on ületatud
• Hooldusintervall on ületatud.
Intervall
x x Igal aastal
x Igal aastal
Reflexomat XS — 09.09.2022 - Rev. A
Kõrvaldamine
• Lähtestage rakendusega SmartControl.
• Seadistage õige järeltäitekogus.
• Hooldage.
• Lähtestage hooldusloendur rakenduses.
• Vahetage kassett (Fillsoft) välja.

Märkus!
Jälgige paagi tühjendamise ajal pidevalt rakenduses täitmistaseme ja
rõhu väärtuseid ning kontrollige lülituspunkte.
Sisselülitusrõhu kontrollimine tühjendamise ajal
5. Kontrollige kompressori „CO" sisse- ja väljalülitusrõhku.
(Tehaseseadistus)
– Kompressor lülitatakse sisse rõhuväärtuse P
– Kompressor lülitatakse välja rõhuväärtuse P
Järeltäitesüsteemi sisselülitatuse kontrollimine
6. Vajadusel kontrollige järeltäite näidu väärtust rakenduses.
– Automaatne järeltäitmine lülitatakse sisse, kui täitmistase on 8%.
– Kui sisselülituspunkt saavutatakse, tuleb automaatne järeltäitmine
inaktiveerida.
Veepuuduse lüliti sisselülitatuse kontrollimine
7. Laske seejärel vesi paagist välja.
8. Kontrollige rakenduse täitmistaseme teate „Veepuudus" näidu väärtust.
Veenduge, et paak peab olema selleks täielikult tühjendatud.
– Veepuuduse lüliti sisselülitatust kuvatakse minimaalse täitmistaseme
5% korral rakenduses või seadmel LED-i abil.
9. Minge stopprežiimi.
10. Lahutage süsteem täielikult vooluvõrgust.
 Märkus!
Kui tühjendatud paagi puhul voolab tühjendamisest pidevalt õhku, on
membraan defektne.
-> Paagi vahetamine
Seadme sisselülitamine
11. Taastage süsteemi elektritoide.
12. Veenduge, et automaatne järeltäitmine oleks välja lülitatud / blokeeritud.
13. Nullige kaalumõõtmisseadise kalibreerimiseks (Seadistus  Hooldus 
Nullimine)
14. Minge automaatrežiimi ja oodake, kuni kompressor saavutab oma
väljalülitusrõhu.
15. Avage aeglaselt paagi ees olevad korgiga klapid ja välistage nende
lubamatu sulgemine.
16. Aktiveerige automaatne järeltäitmine.
Veepuuduse lüliti väljalülitatuse kontrollimine
17. Kontrollige rakenduses täitmistaseme teate veepuuduse näidu „Väljas"
väärtust.
– Veepuuduse lüliti väljalülitatust kuvatakse täitmistaseme 8% korral
rakenduses või seadmel LED-i abil.
Järeltäitmise väljalülitatuse kontrollimine
18. Vajadusel kontrollige järeltäite näidu väärtust rakenduses.
– Automaatne järeltäitmine lülitatakse sisse, kui täitmistase on 12%.
Hooldus on lõpetatud.
 Märkus!
Selle asemel saab eri komponentide (magnetklapp, kompressor)
funktsioone lülitada ja kontrollida ka käsirežiimis. (Seadistus  Hooldus
 Käsirežiim).
 Märkus!
Kui automaatne järeltäitesüsteem pole ühendatud, täitke paak käsitsi
veega kuni märgitud täitmistasemeni.
Hooldus
Teate
lähtestamine
„Teenindus"
-
„Rakendus"
-
+ 0,3 bar juures.
0
+ 0,4 bar juures.
0
Eesti keel — 169
