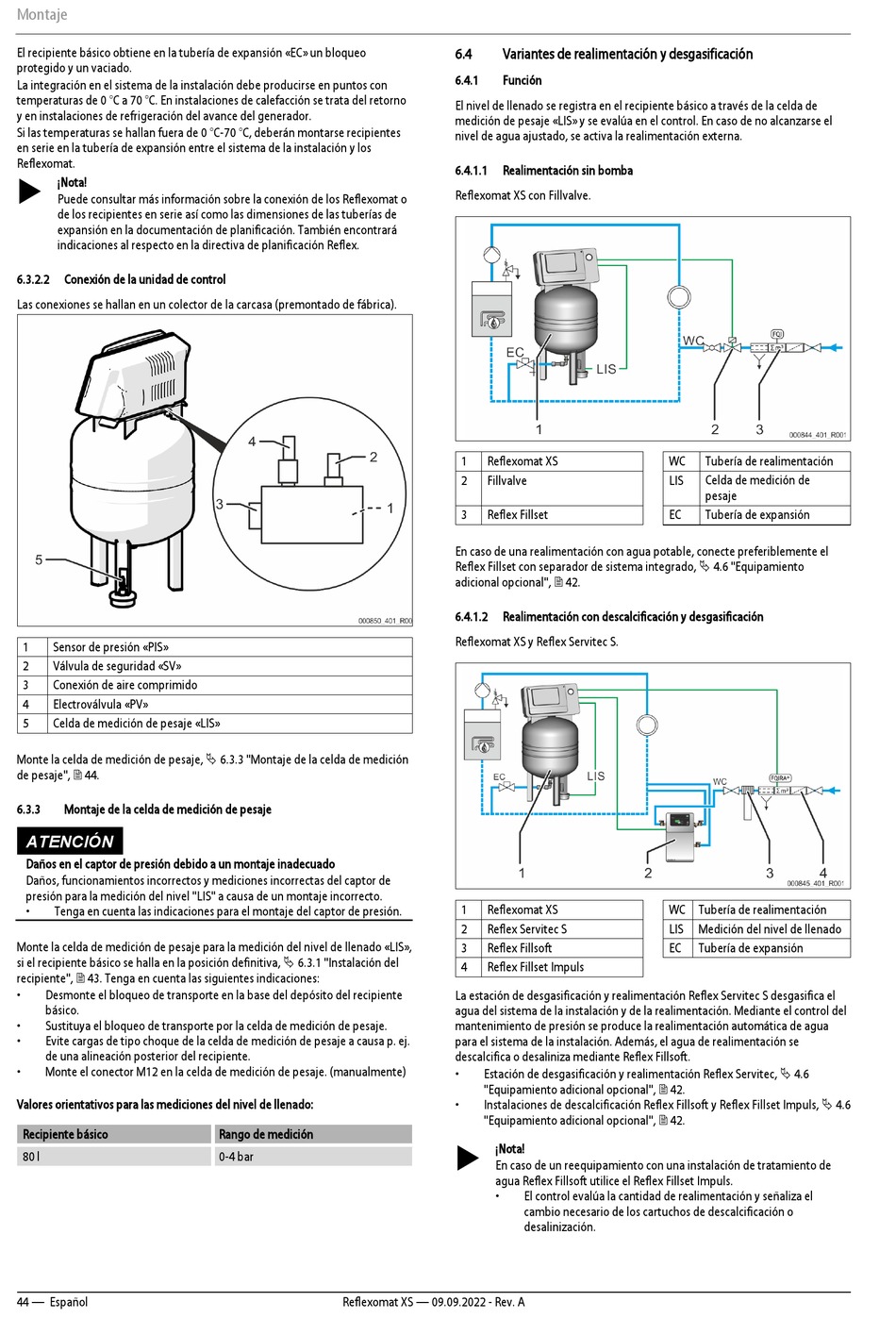

Reflex Reflexomat XS Originalbetriebsanleitung Seite 44

Montaje
El recipiente básico obtiene en la tubería de expansión «EC» un bloqueo
protegido y un vaciado.
La integración en el sistema de la instalación debe producirse en puntos con
temperaturas de 0 °C a 70 °C. En instalaciones de calefacción se trata del retorno
y en instalaciones de refrigeración del avance del generador.
Si las temperaturas se hallan fuera de 0 °C-70 °C, deberán montarse recipientes
en serie en la tubería de expansión entre el sistema de la instalación y los
Reflexomat.

¡Nota!
Puede consultar más información sobre la conexión de los Reflexomat o
de los recipientes en serie así como las dimensiones de las tuberías de
expansión en la documentación de planificación. También encontrará
indicaciones al respecto en la directiva de planificación Reflex.
6.3.2.2 Conexión de la unidad de control
Las conexiones se hallan en un colector de la carcasa (premontado de fábrica).
1 Sensor de presión «PIS»
2 Válvula de seguridad «SV»
3 Conexión de aire comprimido
4 Electroválvula «PV»
5 Celda de medición de pesaje «LIS»
Monte la celda de medición de pesaje,  6.3.3 "Montaje de la celda de medición
de pesaje",  44.
6.3.3 Montaje de la celda de medición de pesaje
ATENCIÓN
Daños en el captor de presión debido a un montaje inadecuado
Daños, funcionamientos incorrectos y mediciones incorrectas del captor de
presión para la medición del nivel "LIS" a causa de un montaje incorrecto.
• Tenga en cuenta las indicaciones para el montaje del captor de presión.
Monte la celda de medición de pesaje para la medición del nivel de llenado «LIS»,
si el recipiente básico se halla en la posición definitiva,  6.3.1 "Instalación del
recipiente",  43. Tenga en cuenta las siguientes indicaciones:
• Desmonte el bloqueo de transporte en la base del depósito del recipiente
básico.
• Sustituya el bloqueo de transporte por la celda de medición de pesaje.
• Evite cargas de tipo choque de la celda de medición de pesaje a causa p. ej.
de una alineación posterior del recipiente.
• Monte el conector M12 en la celda de medición de pesaje. (manualmente)
Valores orientativos para las mediciones del nivel de llenado:
Recipiente básico
80 l
44 — Español
Rango de medición
0-4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4 Variantes de realimentación y desgasificación
6.4.1 Función
El nivel de llenado se registra en el recipiente básico a través de la celda de
medición de pesaje «LIS» y se evalúa en el control. En caso de no alcanzarse el
nivel de agua ajustado, se activa la realimentación externa.
6.4.1.1 Realimentación sin bomba
Reflexomat XS con Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex Fillset
En caso de una realimentación con agua potable, conecte preferiblemente el
Reflex Fillset con separador de sistema integrado,  4.6 "Equipamiento
adicional opcional",  42.
6.4.1.2 Realimentación con descalcificación y desgasificación
Reflexomat XS y Reflex Servitec S.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Fillset Impuls
La estación de desgasificación y realimentación Reflex Servitec S desgasifica el
agua del sistema de la instalación y de la realimentación. Mediante el control del
mantenimiento de presión se produce la realimentación automática de agua
para el sistema de la instalación. Además, el agua de realimentación se
descalcifica o desaliniza mediante Reflex Fillsoft.
• Estación de desgasificación y realimentación Reflex Servitec,  4.6
"Equipamiento adicional opcional",  42.
• Instalaciones de descalcificación Reflex Fillsoft y Reflex Fillset Impuls,  4.6
"Equipamiento adicional opcional",  42.
 ¡Nota!
En caso de un reequipamiento con una instalación de tratamiento de
agua Reflex Fillsoft utilice el Reflex Fillset Impuls.
• El control evalúa la cantidad de realimentación y señaliza el
cambio necesario de los cartuchos de descalcificación o
desalinización.
WC Tubería de realimentación
LIS Celda de medición de
pesaje
EC Tubería de expansión
WC Tubería de realimentación
LIS Medición del nivel de llenado
EC Tubería de expansión
