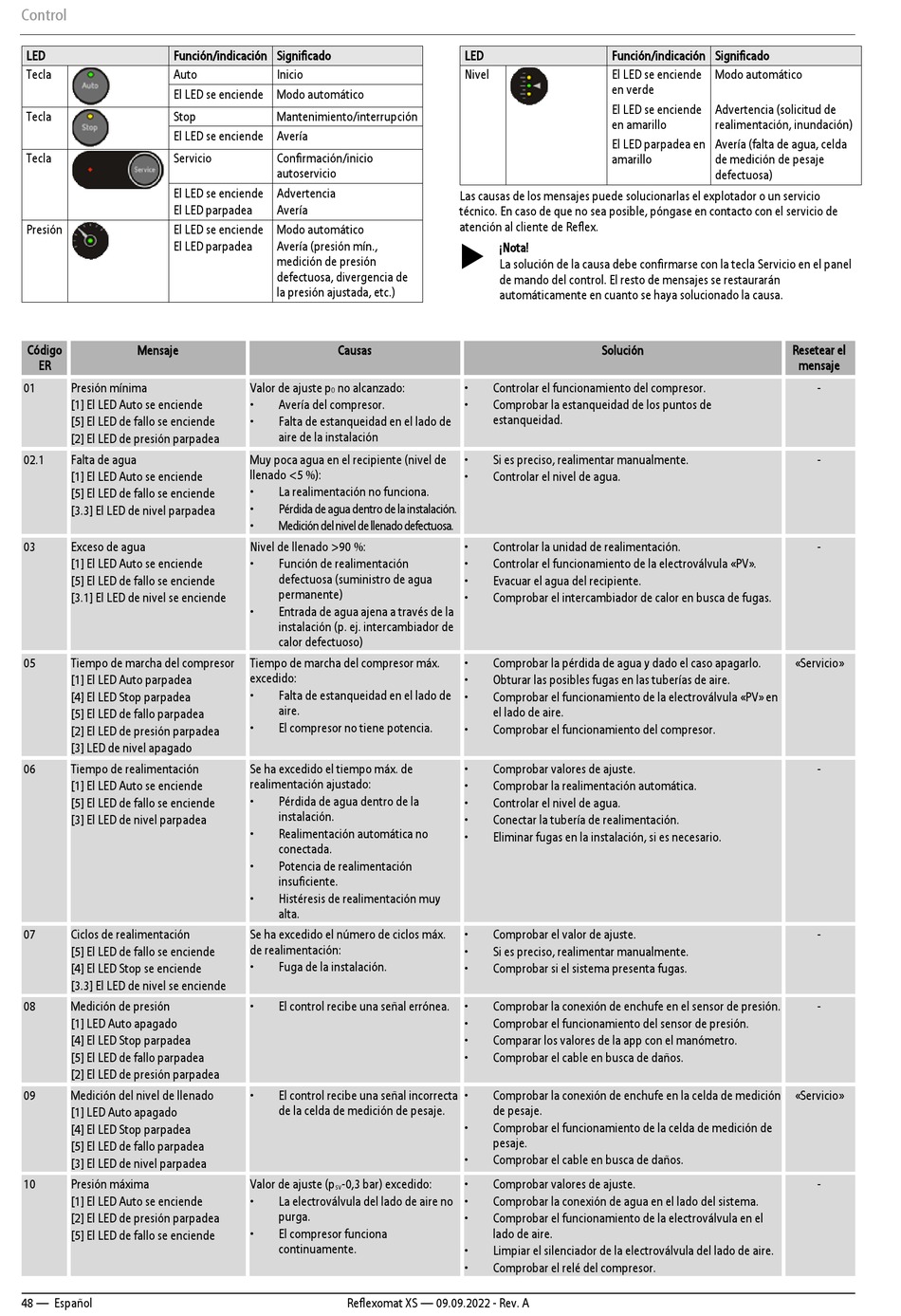

Reflex Reflexomat XS Originalbetriebsanleitung Seite 48

Control
LED Función/indicación Significado
Tecla Auto
El LED se enciende Modo automático
Tecla Stop
El LED se enciende Avería
Tecla Servicio
El LED se enciende
El LED parpadea
Presión El LED se enciende
El LED parpadea
Código Mensaje
ER
01 Presión mínima
[1] El LED Auto se enciende
[5] El LED de fallo se enciende
[2] El LED de presión parpadea
02.1 Falta de agua
[1] El LED Auto se enciende
[5] El LED de fallo se enciende
[3.3] El LED de nivel parpadea
03 Exceso de agua
[1] El LED Auto se enciende
[5] El LED de fallo se enciende
[3.1] El LED de nivel se enciende
05 Tiempo de marcha del compresor
[1] El LED Auto parpadea
[4] El LED Stop parpadea
[5] El LED de fallo parpadea
[2] El LED de presión parpadea
[3] LED de nivel apagado
06 Tiempo de realimentación
[1] El LED Auto se enciende
[5] El LED de fallo se enciende
[3] El LED de nivel parpadea
07 Ciclos de realimentación
[5] El LED de fallo se enciende
[4] El LED Stop se enciende
[3.3] El LED de nivel se enciende
08 Medición de presión
[1] LED Auto apagado
[4] El LED Stop parpadea
[5] El LED de fallo parpadea
[2] El LED de presión parpadea
09 Medición del nivel de llenado
[1] LED Auto apagado
[4] El LED Stop parpadea
[5] El LED de fallo parpadea
[3] El LED de nivel parpadea
10 Presión máxima
[1] El LED Auto se enciende
[2] El LED de presión parpadea
[5] El LED de fallo se enciende
48 — Español
Inicio
Mantenimiento/interrupción
Confirmación/inicio
autoservicio
Advertencia
Avería
Modo automático
Avería (presión mín.,
medición de presión
defectuosa, divergencia de
la presión ajustada, etc.)
Causas
Valor de ajuste p no alcanzado:
0
• Avería del compresor.
• Falta de estanqueidad en el lado de
aire de la instalación
Muy poca agua en el recipiente (nivel de
llenado <5 %):
• La realimentación no funciona.
• Pérdida de agua dentro de la instalación.
• Medición del nivel de llenado defectuosa.
Nivel de llenado >90 %:
• Función de realimentación
defectuosa (suministro de agua
permanente)
• Entrada de agua ajena a través de la
instalación (p. ej. intercambiador de
calor defectuoso)
Tiempo de marcha del compresor máx.
excedido:
• Falta de estanqueidad en el lado de
aire.
• El compresor no tiene potencia.
Se ha excedido el tiempo máx. de
realimentación ajustado:
• Pérdida de agua dentro de la
instalación.
• Realimentación automática no
conectada.
• Potencia de realimentación
insuficiente.
• Histéresis de realimentación muy
alta.
Se ha excedido el número de ciclos máx.
de realimentación:
• Fuga de la instalación.
• El control recibe una señal errónea.
• El control recibe una señal incorrecta
de la celda de medición de pesaje.
Valor de ajuste (p -0,3 bar) excedido:
sv
• La electroválvula del lado de aire no
purga.
• El compresor funciona
continuamente.
Reflexomat XS — 09.09.2022 - Rev. A
LED Función/indicación Significado
El LED se enciende
Nivel
en verde
El LED se enciende
en amarillo
El LED parpadea en
amarillo
Las causas de los mensajes puede solucionarlas el explotador o un servicio
técnico. En caso de que no sea posible, póngase en contacto con el servicio de
atención al cliente de Reflex.

¡Nota!
La solución de la causa debe confirmarse con la tecla Servicio en el panel
de mando del control. El resto de mensajes se restaurarán
automáticamente en cuanto se haya solucionado la causa.
Solución
• Controlar el funcionamiento del compresor.
• Comprobar la estanqueidad de los puntos de
estanqueidad.
• Si es preciso, realimentar manualmente.
• Controlar el nivel de agua.
• Controlar la unidad de realimentación.
• Controlar el funcionamiento de la electroválvula «PV».
• Evacuar el agua del recipiente.
• Comprobar el intercambiador de calor en busca de fugas.
• Comprobar la pérdida de agua y dado el caso apagarlo.
• Obturar las posibles fugas en las tuberías de aire.
• Comprobar el funcionamiento de la electroválvula «PV» en
el lado de aire.
• Comprobar el funcionamiento del compresor.
• Comprobar valores de ajuste.
• Comprobar la realimentación automática.
• Controlar el nivel de agua.
• Conectar la tubería de realimentación.
• Eliminar fugas en la instalación, si es necesario.
• Comprobar el valor de ajuste.
• Si es preciso, realimentar manualmente.
• Comprobar si el sistema presenta fugas.
• Comprobar la conexión de enchufe en el sensor de presión.
• Comprobar el funcionamiento del sensor de presión.
• Comparar los valores de la app con el manómetro.
• Comprobar el cable en busca de daños.
• Comprobar la conexión de enchufe en la celda de medición
de pesaje.
• Comprobar el funcionamiento de la celda de medición de
pesaje.
• Comprobar el cable en busca de daños.
• Comprobar valores de ajuste.
• Comprobar la conexión de agua en el lado del sistema.
• Comprobar el funcionamiento de la electroválvula en el
lado de aire.
• Limpiar el silenciador de la electroválvula del lado de aire.
• Comprobar el relé del compresor.
Modo automático
Advertencia (solicitud de
realimentación, inundación)
Avería (falta de agua, celda
de medición de pesaje
defectuosa)
Resetear el
mensaje
-
-
-
«Servicio»
-
-
-
«Servicio»
-
