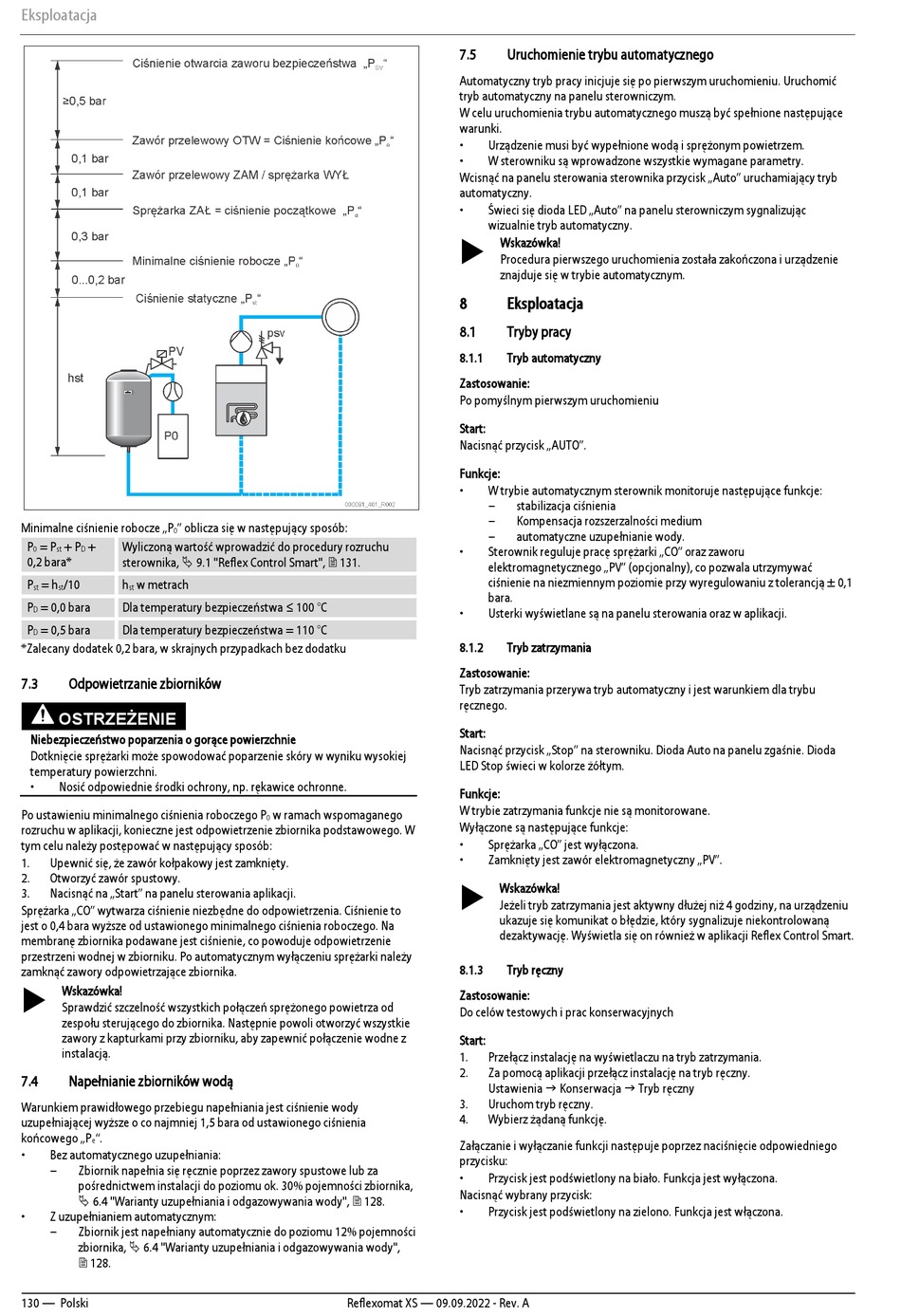

Eksploatacja

Minimalne ciśnienie robocze „P " oblicza się w następujący sposób:
0
P = P + P + Wyliczoną wartość wprowadzić do procedury rozruchu
0 st D
sterownika,  9.1 "Reflex Control Smart",  131.
0,2 bara*
P = h /10 h w metrach
st st st
P = 0,0 bara Dla temperatury bezpieczeństwa ≤ 100 °C
D
P = 0,5 bara Dla temperatury bezpieczeństwa = 110 °C
D
*Zalecany dodatek 0,2 bara, w skrajnych przypadkach bez dodatku
7.3 Odpowietrzanie zbiorników
OSTRZEŻENIE
Niebezpieczeństwo poparzenia o gorące powierzchnie
Dotknięcie sprężarki może spowodować poparzenie skóry w wyniku wysokiej
temperatury powierzchni.
• Nosić odpowiednie środki ochrony, np. rękawice ochronne.
Po ustawieniu minimalnego ciśnienia roboczego P
rozruchu w aplikacji, konieczne jest odpowietrzenie zbiornika podstawowego. W
tym celu należy postępować w następujący sposób:
1. Upewnić się, że zawór kołpakowy jest zamknięty.
2. Otworzyć zawór spustowy.
3. Nacisnąć na „Start" na panelu sterowania aplikacji.
Sprężarka „CO" wytwarza ciśnienie niezbędne do odpowietrzenia. Ciśnienie to
jest o 0,4 bara wyższe od ustawionego minimalnego ciśnienia roboczego. Na
membranę zbiornika podawane jest ciśnienie, co powoduje odpowietrzenie
przestrzeni wodnej w zbiorniku. Po automatycznym wyłączeniu sprężarki należy
zamknąć zawory odpowietrzające zbiornika.

Wskazówka!
Sprawdzić szczelność wszystkich połączeń sprężonego powietrza od
zespołu sterującego do zbiornika. Następnie powoli otworzyć wszystkie
zawory z kapturkami przy zbiorniku, aby zapewnić połączenie wodne z
instalacją.
7.4 Napełnianie zbiorników wodą
Warunkiem prawidłowego przebiegu napełniania jest ciśnienie wody
uzupełniającej wyższe o co najmniej 1,5 bara od ustawionego ciśnienia
końcowego „P ".
e
• Bez automatycznego uzupełniania:
– Zbiornik napełnia się ręcznie poprzez zawory spustowe lub za
pośrednictwem instalacji do poziomu ok. 30% pojemności zbiornika,
 6.4 "Warianty uzupełniania i odgazowywania wody",  128.
• Z uzupełnianiem automatycznym:
– Zbiornik jest napełniany automatycznie do poziomu 12% pojemności
zbiornika,  6.4 "Warianty uzupełniania i odgazowywania wody",
 128.
130 — Polski
w ramach wspomaganego
0
Reflexomat XS — 09.09.2022 - Rev. A
7.5

Uruchomienie trybu automatycznego

Automatyczny tryb pracy inicjuje się po pierwszym uruchomieniu. Uruchomić
tryb automatyczny na panelu sterowniczym.
W celu uruchomienia trybu automatycznego muszą być spełnione następujące
warunki.
• Urządzenie musi być wypełnione wodą i sprężonym powietrzem.
• W sterowniku są wprowadzone wszystkie wymagane parametry.
Wcisnąć na panelu sterowania sterownika przycisk „Auto" uruchamiający tryb
automatyczny.
• Świeci się dioda LED „Auto" na panelu sterowniczym sygnalizując
wizualnie tryb automatyczny.

Wskazówka!
Procedura pierwszego uruchomienia została zakończona i urządzenie
znajduje się w trybie automatycznym.
8 Eksploatacja
8.1

Tryby pracy

8.1.1

Tryb automatyczny

Zastosowanie:
Po pomyślnym pierwszym uruchomieniu
Start:
Nacisnąć przycisk „AUTO".
Funkcje:
• W trybie automatycznym sterownik monitoruje następujące funkcje:
– stabilizacja ciśnienia
– Kompensacja rozszerzalności medium
– automatyczne uzupełnianie wody.
• Sterownik reguluje pracę sprężarki „CO" oraz zaworu
elektromagnetycznego „PV" (opcjonalny), co pozwala utrzymywać
ciśnienie na niezmiennym poziomie przy wyregulowaniu z tolerancją ± 0,1
bara.
• Usterki wyświetlane są na panelu sterowania oraz w aplikacji.
8.1.2

Tryb zatrzymania

Zastosowanie:
Tryb zatrzymania przerywa tryb automatyczny i jest warunkiem dla trybu
ręcznego.
Start:
Nacisnąć przycisk „Stop" na sterowniku. Dioda Auto na panelu zgaśnie. Dioda
LED Stop świeci w kolorze żółtym.
Funkcje:
W trybie zatrzymania funkcje nie są monitorowane.
Wyłączone są następujące funkcje:
• Sprężarka „CO" jest wyłączona.
• Zamknięty jest zawór elektromagnetyczny „PV".
 Wskazówka!
Jeżeli tryb zatrzymania jest aktywny dłużej niż 4 godziny, na urządzeniu
ukazuje się komunikat o błędzie, który sygnalizuje niekontrolowaną
dezaktywację. Wyświetla się on również w aplikacji Reflex Control Smart.
8.1.3 Tryb ręczny
Zastosowanie:
Do celów testowych i prac konserwacyjnych
Start:
1. Przełącz instalację na wyświetlaczu na tryb zatrzymania.
2. Za pomocą aplikacji przełącz instalację na tryb ręczny.
Ustawienia  Konserwacja  Tryb ręczny
3. Uruchom tryb ręczny.
4. Wybierz żądaną funkcję.
Załączanie i wyłączanie funkcji następuje poprzez naciśnięcie odpowiedniego
przycisku:
• Przycisk jest podświetlony na biało. Funkcja jest wyłączona.
Nacisnąć wybrany przycisk:
• Przycisk jest podświetlony na zielono. Funkcja jest włączona.
