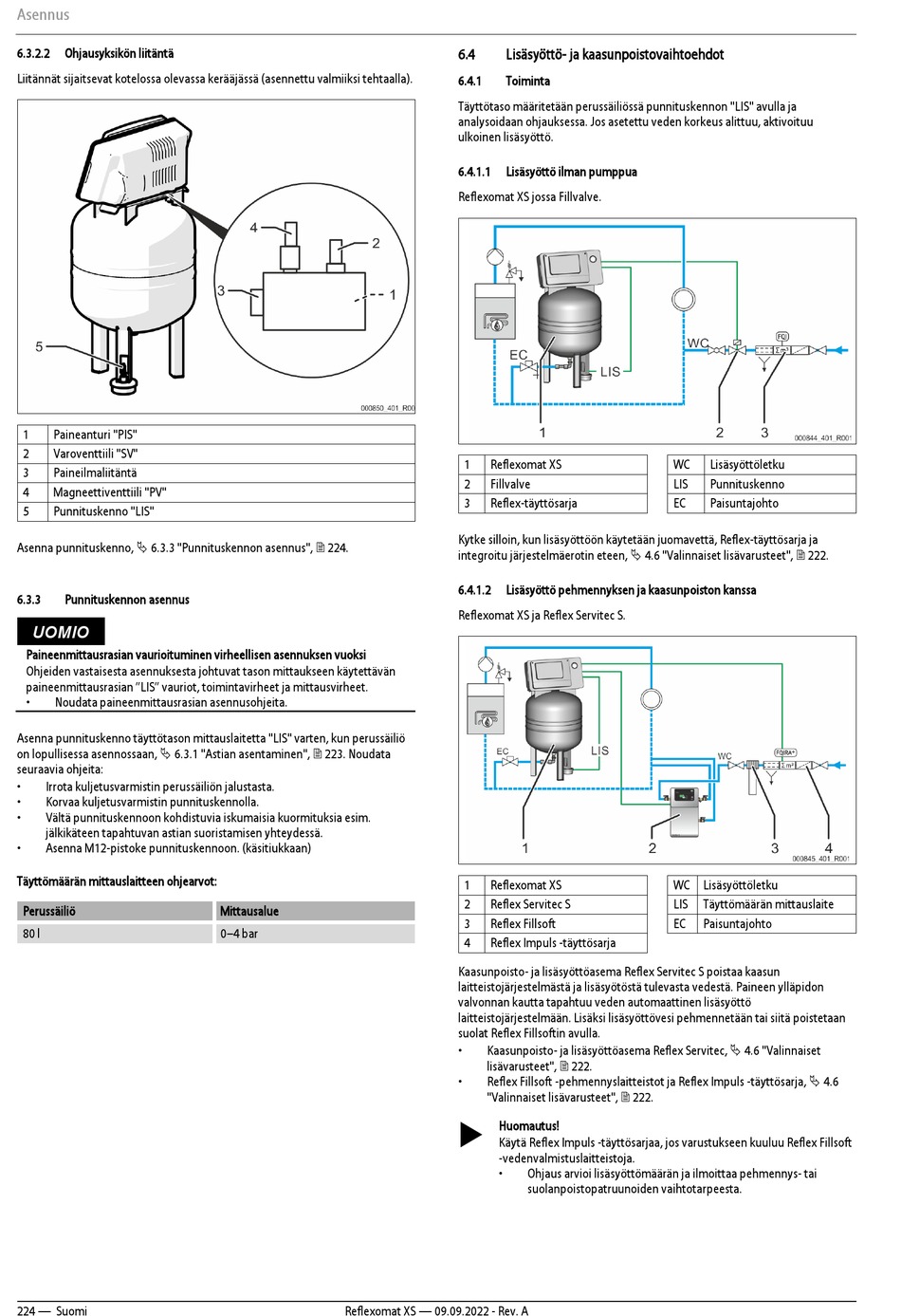

Punnituskennon Asennus; Lisäsyöttö- Ja Kaasunpoistovaihtoehdot; Toiminta - Reflex Reflexomat XS Originalbetriebsanleitung

Asennus
6.3.2.2 Ohjausyksikön liitäntä
Liitännät sijaitsevat kotelossa olevassa kerääjässä (asennettu valmiiksi tehtaalla).
1 Paineanturi "PIS"
2 Varoventtiili "SV"
3 Paineilmaliitäntä
4 Magneettiventtiili "PV"
5 Punnituskenno "LIS"
Asenna punnituskenno,  6.3.3 "Punnituskennon asennus",  224.
6.3.3

Punnituskennon asennus

UOMIO
Paineenmittausrasian vaurioituminen virheellisen asennuksen vuoksi
Ohjeiden vastaisesta asennuksesta johtuvat tason mittaukseen käytettävän
paineenmittausrasian "LIS" vauriot, toimintavirheet ja mittausvirheet.
• Noudata paineenmittausrasian asennusohjeita.
Asenna punnituskenno täyttötason mittauslaitetta "LIS" varten, kun perussäiliö
on lopullisessa asennossaan,  6.3.1 "Astian asentaminen",  223. Noudata
seuraavia ohjeita:
• Irrota kuljetusvarmistin perussäiliön jalustasta.
• Korvaa kuljetusvarmistin punnituskennolla.
• Vältä punnituskennoon kohdistuvia iskumaisia kuormituksia esim.
jälkikäteen tapahtuvan astian suoristamisen yhteydessä.
• Asenna M12-pistoke punnituskennoon. (käsitiukkaan)
Täyttömäärän mittauslaitteen ohjearvot:
Perussäiliö
80 l
224 — Suomi
Mittausalue
0–4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4 Lisäsyöttö- ja kaasunpoistovaihtoehdot
6.4.1

Toiminta

Täyttötaso määritetään perussäiliössä punnituskennon "LIS" avulla ja
analysoidaan ohjauksessa. Jos asetettu veden korkeus alittuu, aktivoituu
ulkoinen lisäsyöttö.
6.4.1.1 Lisäsyöttö ilman pumppua
Reflexomat XS jossa Fillvalve.
1 Reflexomat XS
2 Fillvalve
3 Reflex-täyttösarja
Kytke silloin, kun lisäsyöttöön käytetään juomavettä, Reflex-täyttösarja ja
integroitu järjestelmäerotin eteen,  4.6 "Valinnaiset lisävarusteet",  222.
6.4.1.2 Lisäsyöttö pehmennyksen ja kaasunpoiston kanssa
Reflexomat XS ja Reflex Servitec S.
1 Reflexomat XS
2 Reflex Servitec S
3 Reflex Fillsoft
4 Reflex Impuls -täyttösarja
Kaasunpoisto- ja lisäsyöttöasema Reflex Servitec S poistaa kaasun
laitteistojärjestelmästä ja lisäsyötöstä tulevasta vedestä. Paineen ylläpidon
valvonnan kautta tapahtuu veden automaattinen lisäsyöttö
laitteistojärjestelmään. Lisäksi lisäsyöttövesi pehmennetään tai siitä poistetaan
suolat Reflex Fillsoftin avulla.
Kaasunpoisto- ja lisäsyöttöasema Reflex Servitec,  4.6 "Valinnaiset
•
lisävarusteet",  222.
Reflex Fillsoft -pehmennyslaitteistot ja Reflex Impuls -täyttösarja,  4.6
•
"Valinnaiset lisävarusteet",  222.

Huomautus!
Käytä Reflex Impuls -täyttösarjaa, jos varustukseen kuuluu Reflex Fillsoft
-vedenvalmistuslaitteistoja.
• Ohjaus arvioi lisäsyöttömäärän ja ilmoittaa pehmennys- tai
suolanpoistopatruunoiden vaihtotarpeesta.
WC Lisäsyöttöletku
LIS Punnituskenno
EC Paisuntajohto
WC Lisäsyöttöletku
LIS Täyttömäärän mittauslaite
EC Paisuntajohto
