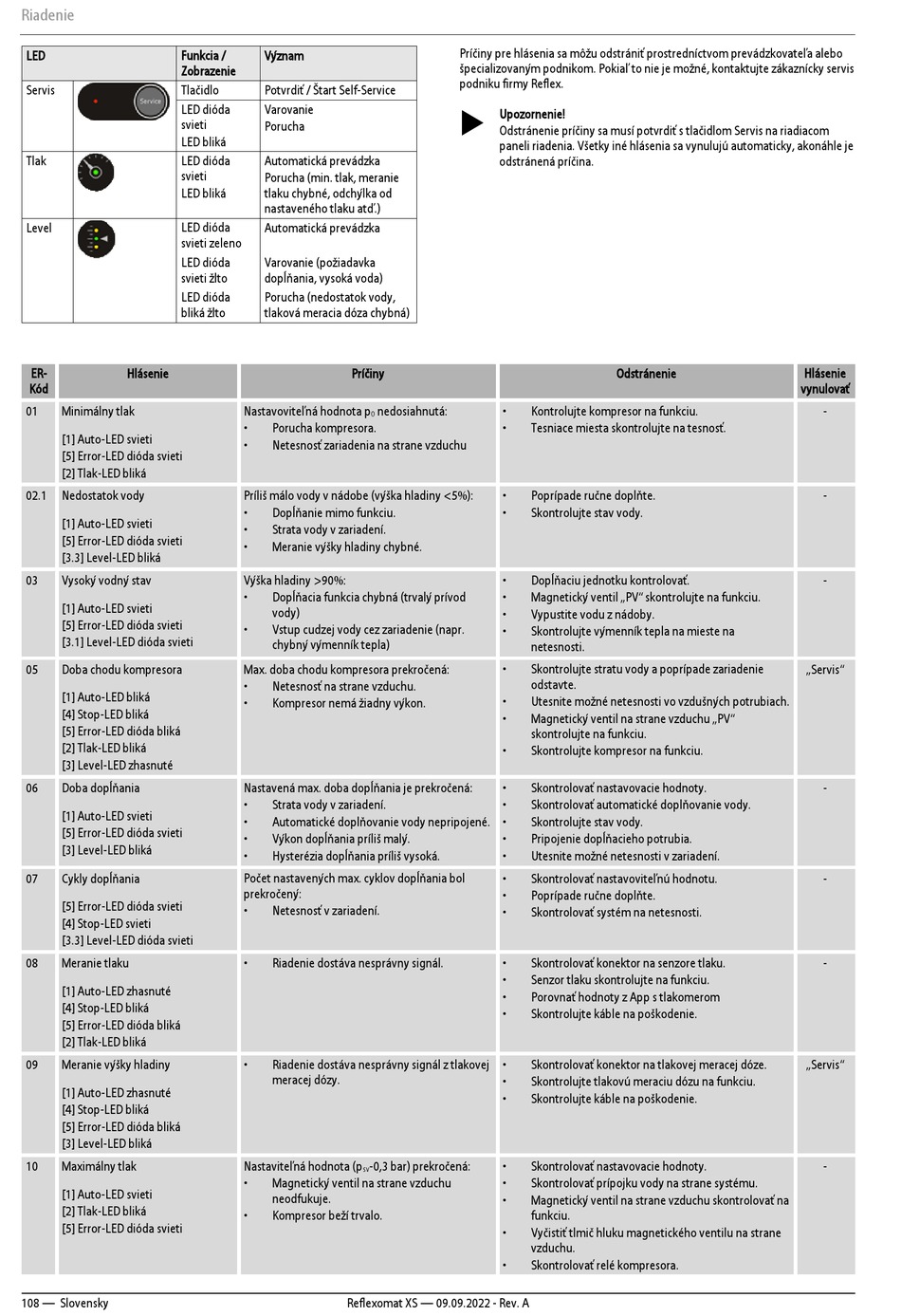

Riadenie
LED Funkcia /
Zobrazenie
Servis Tlačidlo
LED dióda
svieti
LED bliká
LED dióda
Tlak
svieti
LED bliká
Level LED dióda
svieti zeleno
LED dióda
svieti žlto
LED dióda
bliká žlto
ER-
Hlásenie
Kód
01 Minimálny tlak
[1] Auto-LED svieti
[5] Error-LED dióda svieti
[2] Tlak-LED bliká
02.1 Nedostatok vody
[1] Auto-LED svieti
[5] Error-LED dióda svieti
[3.3] Level-LED bliká
03 Vysoký vodný stav
[1] Auto-LED svieti
[5] Error-LED dióda svieti
[3.1] Level-LED dióda svieti
05 Doba chodu kompresora
[1] Auto-LED bliká
[4] Stop-LED bliká
[5] Error-LED dióda bliká
[2] Tlak-LED bliká
[3] Level-LED zhasnuté
06 Doba dopĺňania
[1] Auto-LED svieti
[5] Error-LED dióda svieti
[3] Level-LED bliká
07 Cykly dopĺňania
[5] Error-LED dióda svieti
[4] Stop-LED svieti
[3.3] Level-LED dióda svieti
08 Meranie tlaku
[1] Auto-LED zhasnuté
[4] Stop-LED bliká
[5] Error-LED dióda bliká
[2] Tlak-LED bliká
09 Meranie výšky hladiny
[1] Auto-LED zhasnuté
[4] Stop-LED bliká
[5] Error-LED dióda bliká
[3] Level-LED bliká
10 Maximálny tlak
[1] Auto-LED svieti
[2] Tlak-LED bliká
[5] Error-LED dióda svieti
108 — Slovensky
Význam
Potvrdiť / Štart Self-Service
Varovanie
Porucha
Automatická prevádzka
Porucha (min. tlak, meranie
tlaku chybné, odchýlka od
nastaveného tlaku atď.)
Automatická prevádzka
Varovanie (požiadavka
dopĺňania, vysoká voda)
Porucha (nedostatok vody,
tlaková meracia dóza chybná)
Príčiny
Nastavoviteľná hodnota p nedosiahnutá:
0
• Porucha kompresora.
• Netesnosť zariadenia na strane vzduchu
Príliš málo vody v nádobe (výška hladiny <5%):
• Dopĺňanie mimo funkciu.
• Strata vody v zariadení.
• Meranie výšky hladiny chybné.
Výška hladiny >90%:
• Dopĺňacia funkcia chybná (trvalý prívod
vody)
• Vstup cudzej vody cez zariadenie (napr.
chybný výmenník tepla)
Max. doba chodu kompresora prekročená:
• Netesnosť na strane vzduchu.
• Kompresor nemá žiadny výkon.
Nastavená max. doba dopĺňania je prekročená:
• Strata vody v zariadení.
• Automatické doplňovanie vody nepripojené.
• Výkon dopĺňania príliš malý.
• Hysterézia dopĺňania príliš vysoká.
Počet nastavených max. cyklov dopĺňania bol
prekročený:
• Netesnosť v zariadení.
• Riadenie dostáva nesprávny signál.
• Riadenie dostáva nesprávny signál z tlakovej
meracej dózy.
Nastaviteľná hodnota (p -0,3 bar) prekročená:
sv
• Magnetický ventil na strane vzduchu
neodfukuje.
• Kompresor beží trvalo.
Reflexomat XS — 09.09.2022 - Rev. A
Príčiny pre hlásenia sa môžu odstrániť prostredníctvom prevádzkovateľa alebo
špecializovaným podnikom. Pokiaľ to nie je možné, kontaktujte zákaznícky servis
podniku firmy Reflex.
 Upozornenie!
Odstránenie príčiny sa musí potvrdiť s tlačidlom Servis na riadiacom
paneli riadenia. Všetky iné hlásenia sa vynulujú automaticky, akonáhle je
odstránená príčina.
Odstránenie
• Kontrolujte kompresor na funkciu.
• Tesniace miesta skontrolujte na tesnosť.
• Poprípade ručne doplňte.
• Skontrolujte stav vody.
• Dopĺňaciu jednotku kontrolovať.
• Magnetický ventil „PV" skontrolujte na funkciu.
• Vypustite vodu z nádoby.
• Skontrolujte výmenník tepla na mieste na
netesnosti.
• Skontrolujte stratu vody a poprípade zariadenie
odstavte.
• Utesnite možné netesnosti vo vzdušných potrubiach.
• Magnetický ventil na strane vzduchu „PV"
skontrolujte na funkciu.
• Skontrolujte kompresor na funkciu.
• Skontrolovať nastavovacie hodnoty.
• Skontrolovať automatické doplňovanie vody.
• Skontrolujte stav vody.
• Pripojenie dopĺňacieho potrubia.
• Utesnite možné netesnosti v zariadení.
• Skontrolovať nastavoviteľnú hodnotu.
• Poprípade ručne doplňte.
• Skontrolovať systém na netesnosti.
• Skontrolovať konektor na senzore tlaku.
• Senzor tlaku skontrolujte na funkciu.
• Porovnať hodnoty z App s tlakomerom
• Skontrolujte káble na poškodenie.
• Skontrolovať konektor na tlakovej meracej dóze.
• Skontrolujte tlakovú meraciu dózu na funkciu.
• Skontrolujte káble na poškodenie.
• Skontrolovať nastavovacie hodnoty.
• Skontrolovať prípojku vody na strane systému.
• Magnetický ventil na strane vzduchu skontrolovať na
funkciu.
• Vyčistiť tlmič hluku magnetického ventilu na strane
vzduchu.
• Skontrolovať relé kompresora.
Hlásenie
vynulovať
-
-
-
„Servis"
-
-
-
„Servis"
-
