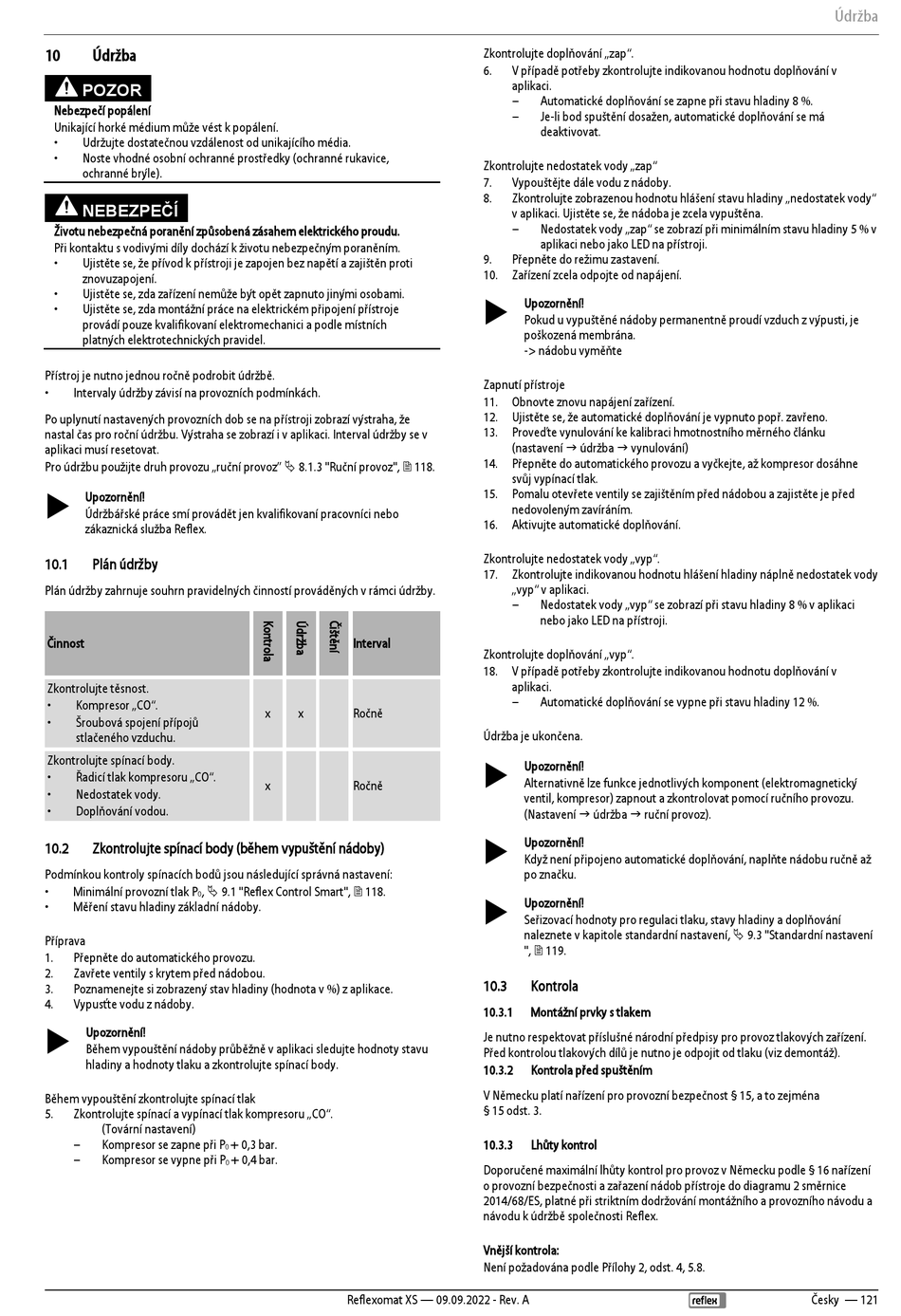

10 Údržba
POZOR
Nebezpečí popálení
Unikající horké médium může vést k popálení.
• Udržujte dostatečnou vzdálenost od unikajícího média.
• Noste vhodné osobní ochranné prostředky (ochranné rukavice,
ochranné brýle).
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Při kontaktu s vodivými díly dochází k životu nebezpečným poraněním.
• Ujistěte se, že přívod k přístroji je zapojen bez napětí a zajištěn proti
znovuzapojení.
• Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, zda montážní práce na elektrickém připojení přístroje
provádí pouze kvalifikovaní elektromechanici a podle místních
platných elektrotechnických pravidel.
Přístroj je nutno jednou ročně podrobit údržbě.
• Intervaly údržby závisí na provozních podmínkách.
Po uplynutí nastavených provozních dob se na přístroji zobrazí výstraha, že
nastal čas pro roční údržbu. Výstraha se zobrazí i v aplikaci. Interval údržby se v
aplikaci musí resetovat.
Pro údržbu použijte druh provozu „ruční provoz"  8.1.3 "Ruční provoz",  118.

Upozornění!
Údržbářské práce smí provádět jen kvalifikovaní pracovníci nebo
zákaznická služba Reflex.
10.1 Plán údržby
Plán údržby zahrnuje souhrn pravidelných činností prováděných v rámci údržby.
Činnost
Zkontrolujte těsnost.
• Kompresor „CO".
• Šroubová spojení přípojů
stlačeného vzduchu.
Zkontrolujte spínací body.
• Řadicí tlak kompresoru „CO".
• Nedostatek vody.
• Doplňování vodou.
10.2 Zkontrolujte spínací body (během vypuštění nádoby)
Podmínkou kontroly spínacích bodů jsou následující správná nastavení:
• Minimální provozní tlak P ,  9.1 "Reflex Control Smart",  118.
0
• Měření stavu hladiny základní nádoby.
Příprava
1. Přepněte do automatického provozu.
2. Zavřete ventily s krytem před nádobou.
3. Poznamenejte si zobrazený stav hladiny (hodnota v %) z aplikace.
4. Vypusťte vodu z nádoby.
 Upozornění!
Během vypouštění nádoby průběžně v aplikaci sledujte hodnoty stavu
hladiny a hodnoty tlaku a zkontrolujte spínací body.
Během vypouštění zkontrolujte spínací tlak
5. Zkontrolujte spínací a vypínací tlak kompresoru „CO".
(Tovární nastavení)
– Kompresor se zapne při P
– Kompresor se vypne při P
Interval
x x Ročně
x Ročně
+ 0,3 bar.
0
+ 0,4 bar.
0
Reflexomat XS — 09.09.2022 - Rev. A
Zkontrolujte doplňování „zap".
6. V případě potřeby zkontrolujte indikovanou hodnotu doplňování v
aplikaci.
– Automatické doplňování se zapne při stavu hladiny 8 %.
– Je-li bod spuštění dosažen, automatické doplňování se má
deaktivovat.
Zkontrolujte nedostatek vody „zap"
7. Vypouštějte dále vodu z nádoby.
8. Zkontrolujte zobrazenou hodnotu hlášení stavu hladiny „nedostatek vody"
v aplikaci. Ujistěte se, že nádoba je zcela vypuštěna.
– Nedostatek vody „zap" se zobrazí při minimálním stavu hladiny 5 % v
aplikaci nebo jako LED na přístroji.
9. Přepněte do režimu zastavení.
10. Zařízení zcela odpojte od napájení.
 Upozornění!
Pokud u vypuštěné nádoby permanentně proudí vzduch z výpusti, je
poškozená membrána.
-> nádobu vyměňte
Zapnutí přístroje
11. Obnovte znovu napájení zařízení.
12. Ujistěte se, že automatické doplňování je vypnuto popř. zavřeno.
13. Proveďte vynulování ke kalibraci hmotnostního měrného článku
(nastavení  údržba  vynulování)
14. Přepněte do automatického provozu a vyčkejte, až kompresor dosáhne
svůj vypínací tlak.
15. Pomalu otevřete ventily se zajištěním před nádobou a zajistěte je před
nedovoleným zavíráním.
16. Aktivujte automatické doplňování.
Zkontrolujte nedostatek vody „vyp".
17. Zkontrolujte indikovanou hodnotu hlášení hladiny náplně nedostatek vody
„vyp" v aplikaci.
– Nedostatek vody „vyp" se zobrazí při stavu hladiny 8 % v aplikaci
nebo jako LED na přístroji.
Zkontrolujte doplňování „vyp".
18. V případě potřeby zkontrolujte indikovanou hodnotu doplňování v
aplikaci.
– Automatické doplňování se vypne při stavu hladiny 12 %.
Údržba je ukončena.

Upozornění!
Alternativně lze funkce jednotlivých komponent (elektromagnetický
ventil, kompresor) zapnout a zkontrolovat pomocí ručního provozu.
(Nastavení  údržba  ruční provoz).
 Upozornění!
Když není připojeno automatické doplňování, naplňte nádobu ručně až
po značku.

Upozornění!
Seřizovací hodnoty pro regulaci tlaku, stavy hladiny a doplňování
naleznete v kapitole standardní nastavení,  9.3 "Standardní nastavení
",  119.
10.3

Kontrola

10.3.1 Montážní prvky s tlakem
Je nutno respektovat příslušné národní předpisy pro provoz tlakových zařízení.
Před kontrolou tlakových dílů je nutno je odpojit od tlaku (viz demontáž).
10.3.2 Kontrola před spuštěním
V Německu platí nařízení pro provozní bezpečnost § 15, a to zejména
§ 15 odst. 3.
10.3.3 Lhůty kontrol
Doporučené maximální lhůty kontrol pro provoz v Německu podle § 16 nařízení
o provozní bezpečnosti a zařazení nádob přístroje do diagramu 2 směrnice
2014/68/ES, platné při striktním dodržování montážního a provozního návodu a
návodu k údržbě společnosti Reflex.
Vnější kontrola:
Není požadována podle Přílohy 2, odst. 4, 5.8.
