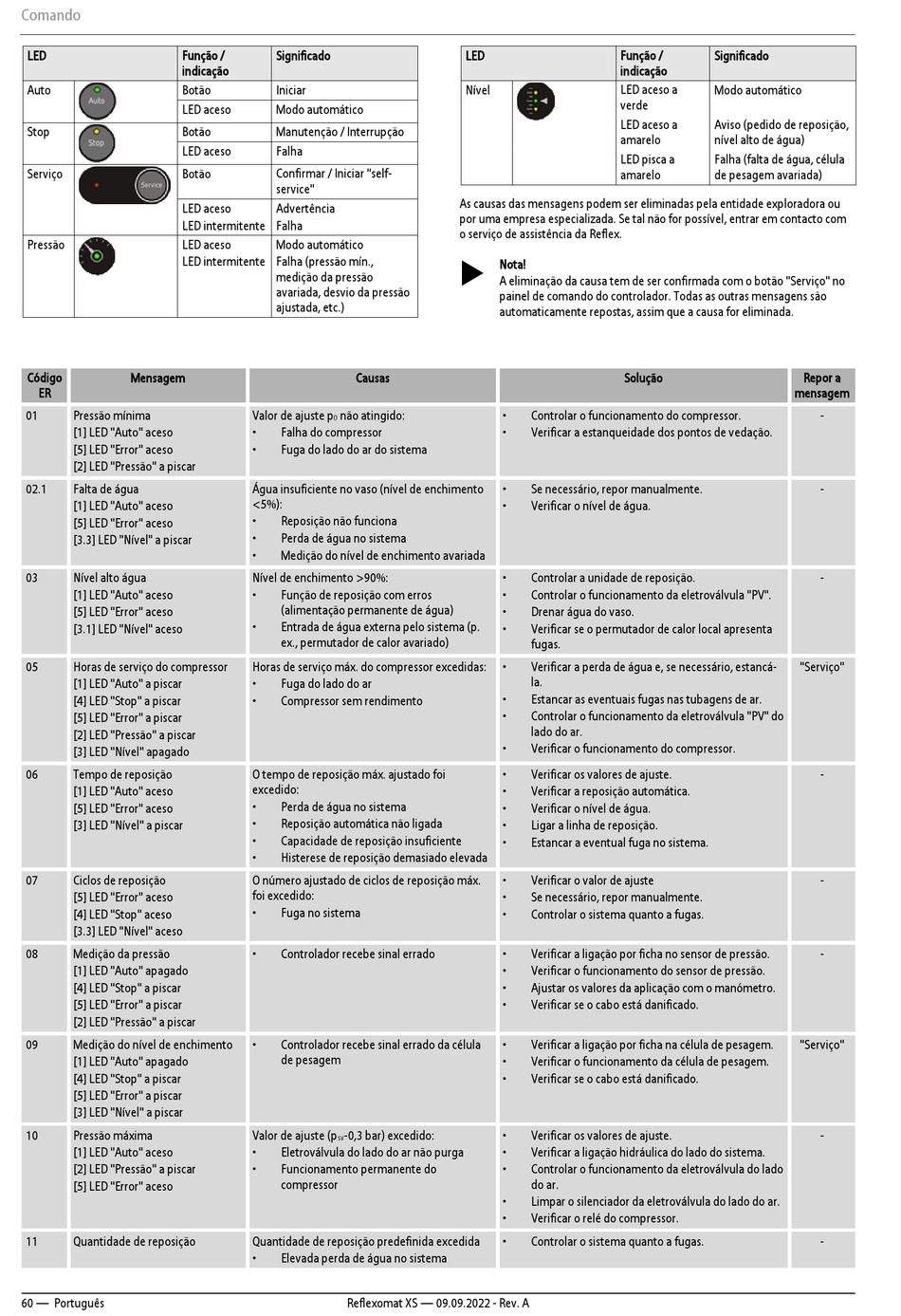

Reflex Reflexomat XS Originalbetriebsanleitung Seite 60

Comando
LED Função /
indicação
Auto Botão
LED aceso
Stop Botão
LED aceso
Serviço Botão
LED aceso
LED intermitente
Pressão LED aceso
LED intermitente
Código Mensagem
ER
01 Pressão mínima
[1] LED "Auto" aceso
[5] LED "Error" aceso
[2] LED "Pressão" a piscar
02.1 Falta de água
[1] LED "Auto" aceso
[5] LED "Error" aceso
[3.3] LED "Nível" a piscar
03 Nível alto água
[1] LED "Auto" aceso
[5] LED "Error" aceso
[3.1] LED "Nível" aceso
05 Horas de serviço do compressor
[1] LED "Auto" a piscar
[4] LED "Stop" a piscar
[5] LED "Error" a piscar
[2] LED "Pressão" a piscar
[3] LED "Nível" apagado
06 Tempo de reposição
[1] LED "Auto" aceso
[5] LED "Error" aceso
[3] LED "Nível" a piscar
07 Ciclos de reposição
[5] LED "Error" aceso
[4] LED "Stop" aceso
[3.3] LED "Nível" aceso
08 Medição da pressão
[1] LED "Auto" apagado
[4] LED "Stop" a piscar
[5] LED "Error" a piscar
[2] LED "Pressão" a piscar
09 Medição do nível de enchimento
[1] LED "Auto" apagado
[4] LED "Stop" a piscar
[5] LED "Error" a piscar
[3] LED "Nível" a piscar
10 Pressão máxima
[1] LED "Auto" aceso
[2] LED "Pressão" a piscar
[5] LED "Error" aceso
11 Quantidade de reposição
60 — Português
Significado
Iniciar
Modo automático
Manutenção / Interrupção
Falha
Confirmar / Iniciar "self-
service"
Advertência
Falha
Modo automático
Falha (pressão mín.,
medição da pressão
avariada, desvio da pressão
ajustada, etc.)
Causas
Valor de ajuste p não atingido:
0
• Falha do compressor
• Fuga do lado do ar do sistema
Água insuficiente no vaso (nível de enchimento
<5%):
• Reposição não funciona
• Perda de água no sistema
• Medição do nível de enchimento avariada
Nível de enchimento >90%:
• Função de reposição com erros
(alimentação permanente de água)
• Entrada de água externa pelo sistema (p.
ex., permutador de calor avariado)
Horas de serviço máx. do compressor excedidas:
• Fuga do lado do ar
• Compressor sem rendimento
O tempo de reposição máx. ajustado foi
excedido:
• Perda de água no sistema
• Reposição automática não ligada
• Capacidade de reposição insuficiente
• Histerese de reposição demasiado elevada
O número ajustado de ciclos de reposição máx.
foi excedido:
• Fuga no sistema
• Controlador recebe sinal errado
• Controlador recebe sinal errado da célula
de pesagem
Valor de ajuste (p -0,3 bar) excedido:
sv
• Eletroválvula do lado do ar não purga
• Funcionamento permanente do
compressor
Quantidade de reposição predefinida excedida
• Elevada perda de água no sistema
Reflexomat XS — 09.09.2022 - Rev. A
LED Função /
indicação
Nível LED aceso a
verde
LED aceso a
amarelo
LED pisca a
amarelo
As causas das mensagens podem ser eliminadas pela entidade exploradora ou
por uma empresa especializada. Se tal não for possível, entrar em contacto com
o serviço de assistência da Reflex.
 Nota!
A eliminação da causa tem de ser confirmada com o botão "Serviço" no
painel de comando do controlador. Todas as outras mensagens são
automaticamente repostas, assim que a causa for eliminada.
Solução
• Controlar o funcionamento do compressor.
• Verificar a estanqueidade dos pontos de vedação.
• Se necessário, repor manualmente.
• Verificar o nível de água.
• Controlar a unidade de reposição.
• Controlar o funcionamento da eletroválvula "PV".
• Drenar água do vaso.
• Verificar se o permutador de calor local apresenta
fugas.
• Verificar a perda de água e, se necessário, estancá-
la.
• Estancar as eventuais fugas nas tubagens de ar.
• Controlar o funcionamento da eletroválvula "PV" do
lado do ar.
• Verificar o funcionamento do compressor.
• Verificar os valores de ajuste.
• Verificar a reposição automática.
• Verificar o nível de água.
• Ligar a linha de reposição.
• Estancar a eventual fuga no sistema.
• Verificar o valor de ajuste
• Se necessário, repor manualmente.
• Controlar o sistema quanto a fugas.
• Verificar a ligação por ficha no sensor de pressão.
• Verificar o funcionamento do sensor de pressão.
• Ajustar os valores da aplicação com o manómetro.
• Verificar se o cabo está danificado.
• Verificar a ligação por ficha na célula de pesagem.
• Verificar o funcionamento da célula de pesagem.
• Verificar se o cabo está danificado.
• Verificar os valores de ajuste.
• Verificar a ligação hidráulica do lado do sistema.
• Controlar o funcionamento da eletroválvula do lado
do ar.
• Limpar o silenciador da eletroválvula do lado do ar.
• Verificar o relé do compressor.
• Controlar o sistema quanto a fugas.
Significado
Modo automático
Aviso (pedido de reposição,
nível alto de água)
Falha (falta de água, célula
de pesagem avariada)
Repor a
mensagem
-
-
-
"Serviço"
-
-
-
"Serviço"
-
-
