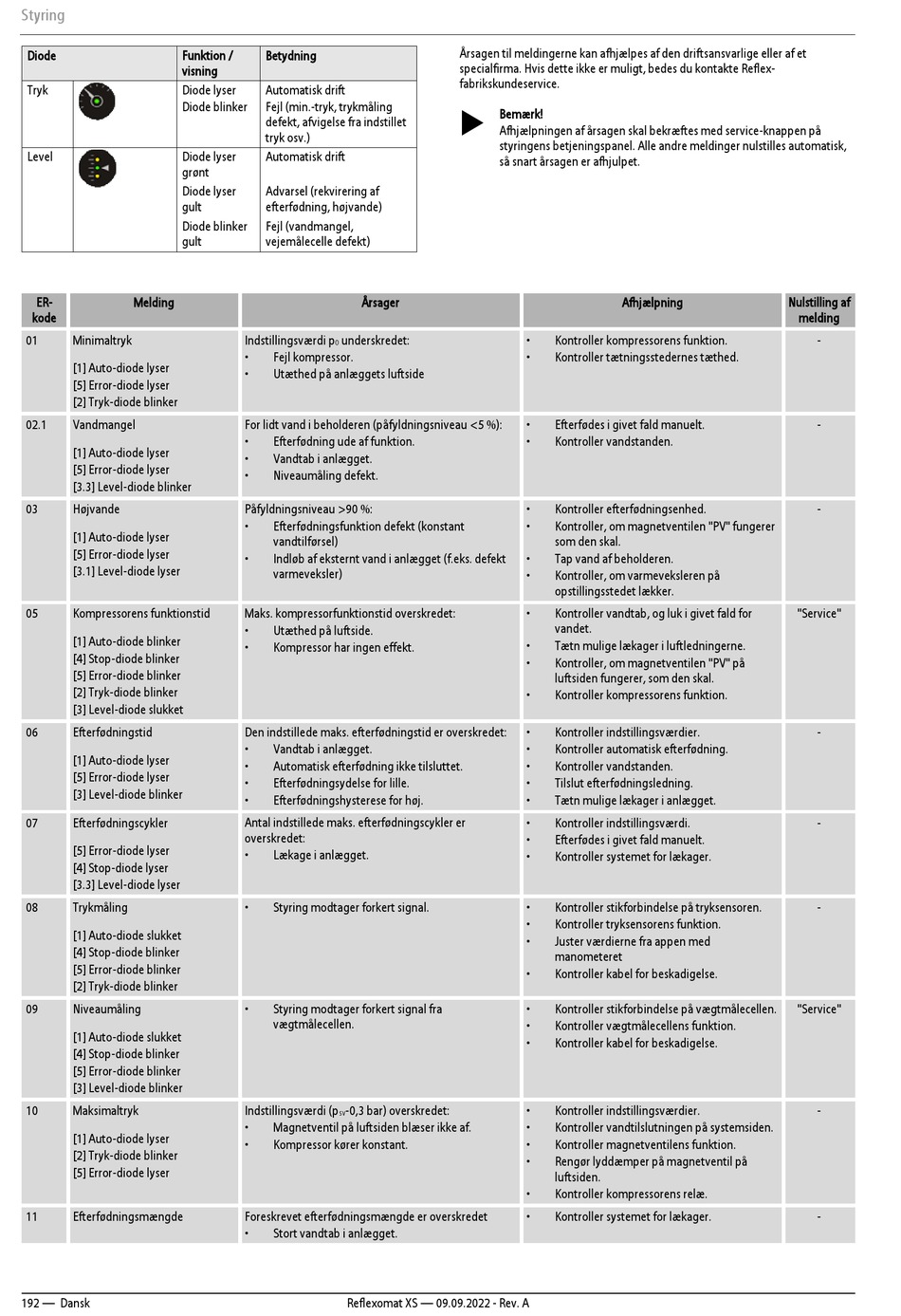

Reflex Reflexomat XS Originalbetriebsanleitung Seite 192

Styring
Diode Funktion /
visning
Tryk Diode lyser
Diode blinker
Level Diode lyser
grønt
Diode lyser
gult
Diode blinker
gult
ER-
Melding
kode
01 Minimaltryk
[1] Auto-diode lyser
[5] Error-diode lyser
[2] Tryk-diode blinker
02.1 Vandmangel
[1] Auto-diode lyser
[5] Error-diode lyser
[3.3] Level-diode blinker
03 Højvande
[1] Auto-diode lyser
[5] Error-diode lyser
[3.1] Level-diode lyser
05 Kompressorens funktionstid
[1] Auto-diode blinker
[4] Stop-diode blinker
[5] Error-diode blinker
[2] Tryk-diode blinker
[3] Level-diode slukket
06 Efterfødningstid
[1] Auto-diode lyser
[5] Error-diode lyser
[3] Level-diode blinker
07 Efterfødningscykler
[5] Error-diode lyser
[4] Stop-diode lyser
[3.3] Level-diode lyser
08 Trykmåling
[1] Auto-diode slukket
[4] Stop-diode blinker
[5] Error-diode blinker
[2] Tryk-diode blinker
09 Niveaumåling
[1] Auto-diode slukket
[4] Stop-diode blinker
[5] Error-diode blinker
[3] Level-diode blinker
10 Maksimaltryk
[1] Auto-diode lyser
[2] Tryk-diode blinker
[5] Error-diode lyser
11 Efterfødningsmængde
192 — Dansk
Betydning
Automatisk drift
Fejl (min.-tryk, trykmåling
defekt, afvigelse fra indstillet
tryk osv.)
Automatisk drift
Advarsel (rekvirering af
efterfødning, højvande)
Fejl (vandmangel,
vejemålecelle defekt)
Årsager
Indstillingsværdi p underskredet:
0
• Fejl kompressor.
• Utæthed på anlæggets luftside
For lidt vand i beholderen (påfyldningsniveau <5 %):
• Efterfødning ude af funktion.
• Vandtab i anlægget.
• Niveaumåling defekt.
Påfyldningsniveau >90 %:
• Efterfødningsfunktion defekt (konstant
vandtilførsel)
• Indløb af eksternt vand i anlægget (f.eks. defekt
varmeveksler)
Maks. kompressorfunktionstid overskredet:
• Utæthed på luftside.
• Kompressor har ingen effekt.
Den indstillede maks. efterfødningstid er overskredet:
• Vandtab i anlægget.
• Automatisk efterfødning ikke tilsluttet.
• Efterfødningsydelse for lille.
• Efterfødningshysterese for høj.
Antal indstillede maks. efterfødningscykler er
overskredet:
• Lækage i anlægget.
• Styring modtager forkert signal.
• Styring modtager forkert signal fra
vægtmålecellen.
Indstillingsværdi (p -0,3 bar) overskredet:
sv
• Magnetventil på luftsiden blæser ikke af.
• Kompressor kører konstant.
Foreskrevet efterfødningsmængde er overskredet
• Stort vandtab i anlægget.
Reflexomat XS — 09.09.2022 - Rev. A
Årsagen til meldingerne kan afhjælpes af den driftsansvarlige eller af et
specialfirma. Hvis dette ikke er muligt, bedes du kontakte Reflex-
fabrikskundeservice.
 Bemærk!
Afhjælpningen af årsagen skal bekræftes med service-knappen på
styringens betjeningspanel. Alle andre meldinger nulstilles automatisk,
så snart årsagen er afhjulpet.
Afhjælpning
• Kontroller kompressorens funktion.
• Kontroller tætningsstedernes tæthed.
• Efterfødes i givet fald manuelt.
• Kontroller vandstanden.
• Kontroller efterfødningsenhed.
• Kontroller, om magnetventilen "PV" fungerer
som den skal.
• Tap vand af beholderen.
• Kontroller, om varmeveksleren på
opstillingsstedet lækker.
• Kontroller vandtab, og luk i givet fald for
vandet.
• Tætn mulige lækager i luftledningerne.
• Kontroller, om magnetventilen "PV" på
luftsiden fungerer, som den skal.
• Kontroller kompressorens funktion.
• Kontroller indstillingsværdier.
• Kontroller automatisk efterfødning.
• Kontroller vandstanden.
• Tilslut efterfødningsledning.
• Tætn mulige lækager i anlægget.
• Kontroller indstillingsværdi.
• Efterfødes i givet fald manuelt.
• Kontroller systemet for lækager.
• Kontroller stikforbindelse på tryksensoren.
• Kontroller tryksensorens funktion.
• Juster værdierne fra appen med
manometeret
• Kontroller kabel for beskadigelse.
• Kontroller stikforbindelse på vægtmålecellen.
• Kontroller vægtmålecellens funktion.
• Kontroller kabel for beskadigelse.
• Kontroller indstillingsværdier.
• Kontroller vandtilslutningen på systemsiden.
• Kontroller magnetventilens funktion.
• Rengør lyddæmper på magnetventil på
luftsiden.
• Kontroller kompressorens relæ.
• Kontroller systemet for lækager.
Nulstilling af
melding
-
-
-
"Service"
-
-
-
"Service"
-
-
