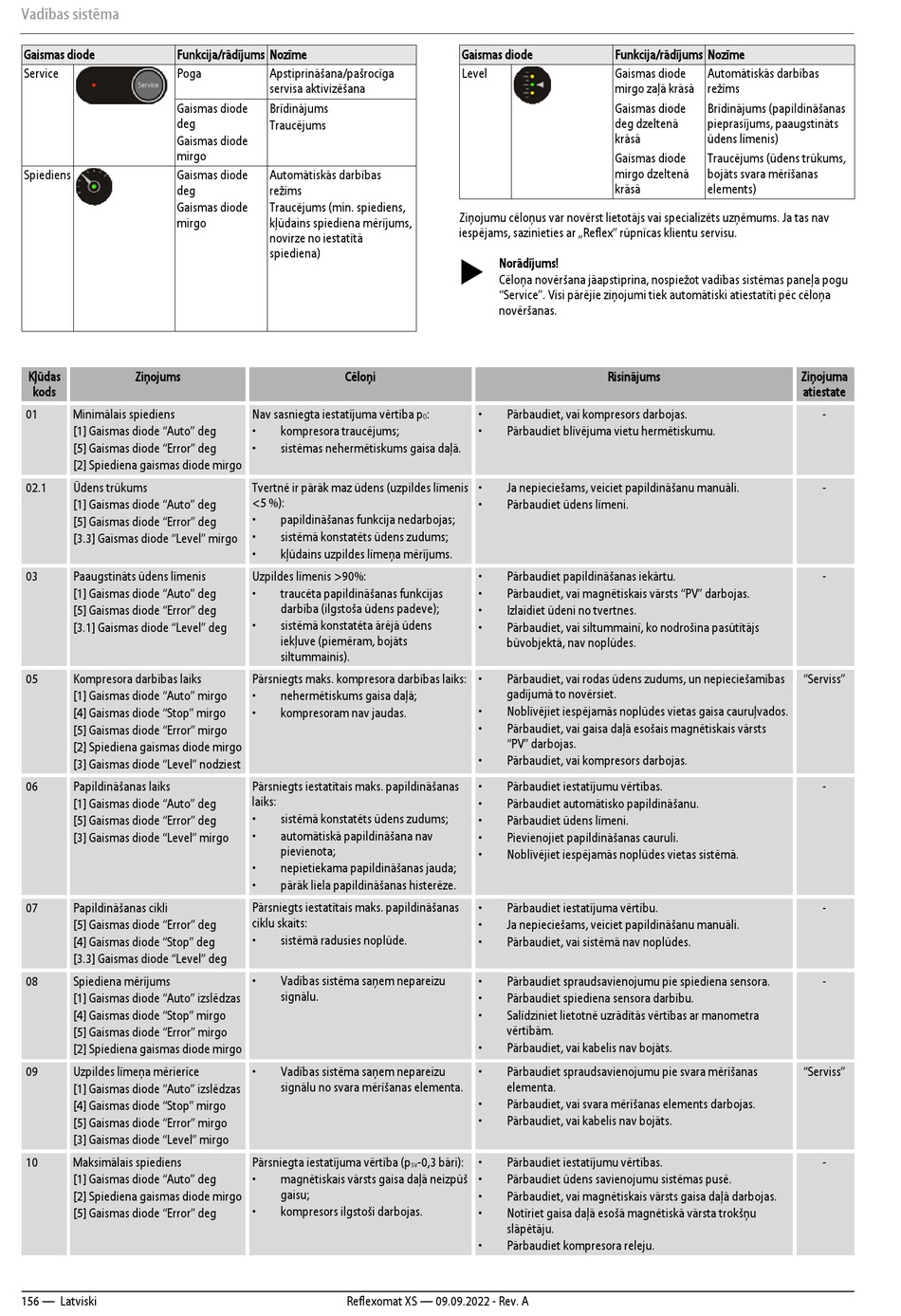

Reflex Reflexomat XS Originalbetriebsanleitung Seite 156

Vadības sistēma
Gaismas diode Funkcija/rādījums Nozīme
Service Poga
Gaismas diode
deg
Gaismas diode
mirgo
Spiediens Gaismas diode
deg
Gaismas diode
mirgo
Kļūdas Ziņojums
kods
01 Minimālais spiediens
[1] Gaismas diode "Auto" deg
[5] Gaismas diode "Error" deg
[2] Spiediena gaismas diode mirgo
02.1 Ūdens trūkums
[1] Gaismas diode "Auto" deg
[5] Gaismas diode "Error" deg
[3.3] Gaismas diode "Level" mirgo
03 Paaugstināts ūdens līmenis
[1] Gaismas diode "Auto" deg
[5] Gaismas diode "Error" deg
[3.1] Gaismas diode "Level" deg
05 Kompresora darbības laiks
[1] Gaismas diode "Auto" mirgo
[4] Gaismas diode "Stop" mirgo
[5] Gaismas diode "Error" mirgo
[2] Spiediena gaismas diode mirgo
[3] Gaismas diode "Level" nodziest
06 Papildināšanas laiks
[1] Gaismas diode "Auto" deg
[5] Gaismas diode "Error" deg
[3] Gaismas diode "Level" mirgo
07 Papildināšanas cikli
[5] Gaismas diode "Error" deg
[4] Gaismas diode "Stop" deg
[3.3] Gaismas diode "Level" deg
08 Spiediena mērījums
[1] Gaismas diode "Auto" izslēdzas
[4] Gaismas diode "Stop" mirgo
[5] Gaismas diode "Error" mirgo
[2] Spiediena gaismas diode mirgo
09 Uzpildes līmeņa mērierīce
[1] Gaismas diode "Auto" izslēdzas
[4] Gaismas diode "Stop" mirgo
[5] Gaismas diode "Error" mirgo
[3] Gaismas diode "Level" mirgo
10 Maksimālais spiediens
[1] Gaismas diode "Auto" deg
[2] Spiediena gaismas diode mirgo
[5] Gaismas diode "Error" deg
156 — Latviski
Apstiprināšana/pašrocīga
servisa aktivizēšana
Brīdinājums
Traucējums
Automātiskās darbības
režīms
Traucējums (min. spiediens,
kļūdains spiediena mērījums,
novirze no iestatītā
spiediena)
Cēloņi
Nav sasniegta iestatījuma vērtība p
• kompresora traucējums;
• sistēmas nehermētiskums gaisa daļā.
Tvertnē ir pārāk maz ūdens (uzpildes līmenis
<5 %):
• papildināšanas funkcija nedarbojas;
• sistēmā konstatēts ūdens zudums;
• kļūdains uzpildes līmeņa mērījums.
Uzpildes līmenis >90%:
• traucēta papildināšanas funkcijas
darbība (ilgstoša ūdens padeve);
• sistēmā konstatēta ārējā ūdens
iekļuve (piemēram, bojāts
siltummainis).
Pārsniegts maks. kompresora darbības laiks:
• nehermētiskums gaisa daļā;
• kompresoram nav jaudas.
Pārsniegts iestatītais maks. papildināšanas
laiks:
• sistēmā konstatēts ūdens zudums;
• automātiskā papildināšana nav
pievienota;
• nepietiekama papildināšanas jauda;
• pārāk liela papildināšanas histerēze.
Pārsniegts iestatītais maks. papildināšanas
ciklu skaits:
• sistēmā radusies noplūde.
• Vadības sistēma saņem nepareizu
signālu.
• Vadības sistēma saņem nepareizu
signālu no svara mērīšanas elementa.
Pārsniegta iestatījuma vērtība (p -0,3 bāri):
sv
• magnētiskais vārsts gaisa daļā neizpūš
gaisu;
• kompresors ilgstoši darbojas.
Reflexomat XS — 09.09.2022 - Rev. A
Gaismas diode
Level
Ziņojumu cēloņus var novērst lietotājs vai specializēts uzņēmums. Ja tas nav
iespējams, sazinieties ar „Reflex" rūpnīcas klientu servisu.
 Norādījums!
Cēloņa novēršana jāapstiprina, nospiežot vadības sistēmas paneļa pogu
"Service". Visi pārējie ziņojumi tiek automātiski atiestatīti pēc cēloņa
novēršanas.
: • Pārbaudiet, vai kompresors darbojas.
0
• Pārbaudiet blīvējuma vietu hermētiskumu.
• Ja nepieciešams, veiciet papildināšanu manuāli.
• Pārbaudiet ūdens līmeni.
• Pārbaudiet papildināšanas iekārtu.
• Pārbaudiet, vai magnētiskais vārsts "PV" darbojas.
• Izlaidiet ūdeni no tvertnes.
• Pārbaudiet, vai siltummainī, ko nodrošina pasūtītājs
būvobjektā, nav noplūdes.
• Pārbaudiet, vai rodas ūdens zudums, un nepieciešamības
gadījumā to novērsiet.
• Noblīvējiet iespējamās noplūdes vietas gaisa cauruļvados.
• Pārbaudiet, vai gaisa daļā esošais magnētiskais vārsts
"PV" darbojas.
• Pārbaudiet, vai kompresors darbojas.
• Pārbaudiet iestatījumu vērtības.
• Pārbaudiet automātisko papildināšanu.
• Pārbaudiet ūdens līmeni.
• Pievienojiet papildināšanas cauruli.
• Noblīvējiet iespējamās noplūdes vietas sistēmā.
• Pārbaudiet iestatījuma vērtību.
• Ja nepieciešams, veiciet papildināšanu manuāli.
• Pārbaudiet, vai sistēmā nav noplūdes.
• Pārbaudiet spraudsavienojumu pie spiediena sensora.
• Pārbaudiet spiediena sensora darbību.
• Salīdziniet lietotnē uzrādītās vērtības ar manometra
vērtībām.
• Pārbaudiet, vai kabelis nav bojāts.
• Pārbaudiet spraudsavienojumu pie svara mērīšanas
elementa.
• Pārbaudiet, vai svara mērīšanas elements darbojas.
• Pārbaudiet, vai kabelis nav bojāts.
• Pārbaudiet iestatījumu vērtības.
• Pārbaudiet ūdens savienojumu sistēmas pusē.
• Pārbaudiet, vai magnētiskais vārsts gaisa daļā darbojas.
• Notīriet gaisa daļā esošā magnētiskā vārsta trokšņu
slāpētāju.
• Pārbaudiet kompresora releju.
Funkcija/rādījums Nozīme
Gaismas diode Automātiskās darbības
mirgo zaļā krāsā režīms
Gaismas diode Brīdinājums (papildināšanas
deg dzeltenā pieprasījums, paaugstināts
krāsā ūdens līmenis)
Gaismas diode Traucējums (ūdens trūkums,
mirgo dzeltenā bojāts svara mērīšanas
krāsā elements)
Risinājums Ziņojuma
atiestate
-
-
-
"Serviss"
-
-
-
"Serviss"
-
