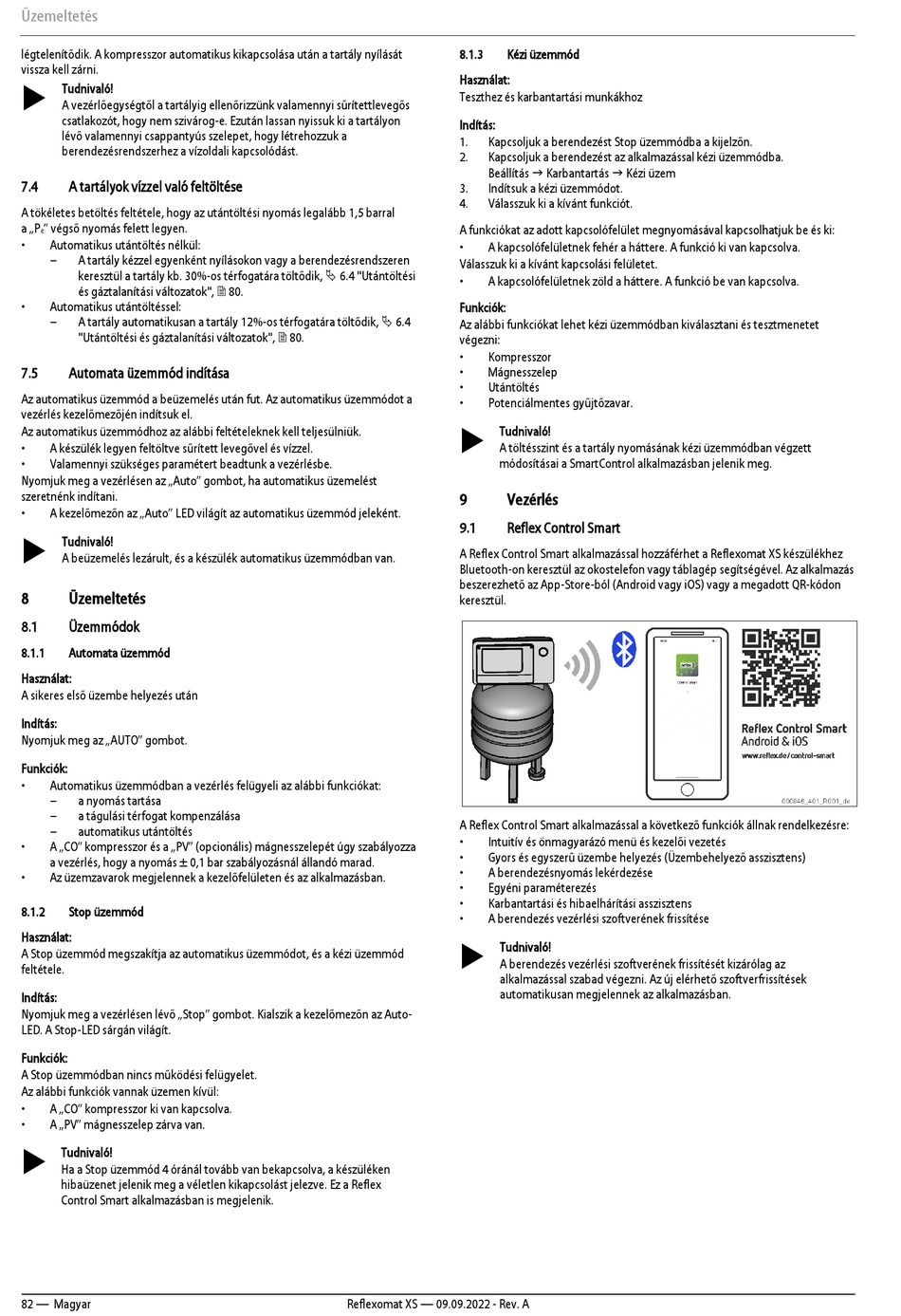

Üzemeltetés
légtelenítődik. A kompresszor automatikus kikapcsolása után a tartály nyílását
vissza kell zárni.
Tudnivaló!
A vezérlőegységtől a tartályig ellenőrizzünk valamennyi sűrítettlevegős
csatlakozót, hogy nem szivárog-e. Ezután lassan nyissuk ki a tartályon
lévő valamennyi csappantyús szelepet, hogy létrehozzuk a
berendezésrendszerhez a vízoldali kapcsolódást.
7.4
A tartályok vízzel való feltöltése
A tökéletes betöltés feltétele, hogy az utántöltési nyomás legalább 1,5 barral
a „P
" végső nyomás felett legyen.
e
•
Automatikus utántöltés nélkül:
–
A tartály kézzel egyenként nyílásokon vagy a berendezésrendszeren
keresztül a tartály kb. 30%-os térfogatára töltődik, 6.4 "Utántöltési
és gáztalanítási változatok", 80.
•
Automatikus utántöltéssel:
A tartály automatikusan a tartály 12%-os térfogatára töltődik, 6.4
–
"Utántöltési és gáztalanítási változatok", 80.
7.5
Automata üzemmód indítása
Az automatikus üzemmód a beüzemelés után fut. Az automatikus üzemmódot a
vezérlés kezelőmezőjén indítsuk el.
Az automatikus üzemmódhoz az alábbi feltételeknek kell teljesülniük.
•
A készülék legyen feltöltve sűrített levegővel és vízzel.
•
Valamennyi szükséges paramétert beadtunk a vezérlésbe.
Nyomjuk meg a vezérlésen az „Auto" gombot, ha automatikus üzemelést
szeretnénk indítani.
•
A kezelőmezőn az „Auto" LED világít az automatikus üzemmód jeleként.
Tudnivaló!
A beüzemelés lezárult, és a készülék automatikus üzemmódban van.
8
Üzemeltetés
8.1
Üzemmódok
8.1.1
Automata üzemmód
Használat:
A sikeres első üzembe helyezés után
Indítás:
Nyomjuk meg az „AUTO" gombot.
Funkciók:
•
Automatikus üzemmódban a vezérlés felügyeli az alábbi funkciókat:
–
a nyomás tartása
–
a tágulási térfogat kompenzálása
–
automatikus utántöltés
•
A „CO" kompresszor és a „PV" (opcionális) mágnesszelepét úgy szabályozza
a vezérlés, hogy a nyomás ± 0,1 bar szabályozásnál állandó marad.
•
Az üzemzavarok megjelennek a kezelőfelületen és az alkalmazásban.
8.1.2
Stop üzemmód
Használat:
A Stop üzemmód megszakítja az automatikus üzemmódot, és a kézi üzemmód
feltétele.
Indítás:
Nyomjuk meg a vezérlésen lévő „Stop" gombot. Kialszik a kezelőmezőn az Auto-
LED. A Stop-LED sárgán világít.
Funkciók:
A Stop üzemmódban nincs működési felügyelet.
Az alábbi funkciók vannak üzemen kívül:
•
A „CO" kompresszor ki van kapcsolva.
•
A „PV" mágnesszelep zárva van.
Tudnivaló!
Ha a Stop üzemmód 4 óránál tovább van bekapcsolva, a készüléken
hibaüzenet jelenik meg a véletlen kikapcsolást jelezve. Ez a Reflex
Control Smart alkalmazásban is megjelenik.
82 — Magyar
8.1.3
Kézi üzemmód
Használat:
Teszthez és karbantartási munkákhoz
Indítás:
1.
Kapcsoljuk a berendezést Stop üzemmódba a kijelzőn.
2.
Kapcsoljuk a berendezést az alkalmazással kézi üzemmódba.
Beállítás Karbantartás Kézi üzem
3.
Indítsuk a kézi üzemmódot.
4.
Válasszuk ki a kívánt funkciót.
A funkciókat az adott kapcsolófelület megnyomásával kapcsolhatjuk be és ki:
•
A kapcsolófelületnek fehér a háttere. A funkció ki van kapcsolva.
Válasszuk ki a kívánt kapcsolási felületet.
•
A kapcsolófelületnek zöld a háttere. A funkció be van kapcsolva.
Funkciók:
Az alábbi funkciókat lehet kézi üzemmódban kiválasztani és tesztmenetet
végezni:
•
Kompresszor
•
Mágnesszelep
•
Utántöltés
•
Potenciálmentes gyűjtőzavar.
Tudnivaló!
A töltésszint és a tartály nyomásának kézi üzemmódban végzett
módosításai a SmartControl alkalmazásban jelenik meg.
9
Vezérlés
9.1
Reflex Control Smart
A Reflex Control Smart alkalmazással hozzáférhet a Reflexomat XS készülékhez
Bluetooth-on keresztül az okostelefon vagy táblagép segítségével. Az alkalmazás
beszerezhető az App-Store-ból (Android vagy iOS) vagy a megadott QR-kódon
keresztül.
A Reflex Control Smart alkalmazással a következő funkciók állnak rendelkezésre:
•
Intuitív és önmagyarázó menü és kezelői vezetés
•
Gyors és egyszerű üzembe helyezés (Üzembehelyező asszisztens)
•
A berendezésnyomás lekérdezése
•
Egyéni paraméterezés
•
Karbantartási és hibaelhárítási asszisztens
•
A berendezés vezérlési szoftverének frissítése
Tudnivaló!
A berendezés vezérlési szoftverének frissítését kizárólag az
alkalmazással szabad végezni. Az új elérhető szoftverfrissítések
automatikusan megjelennek az alkalmazásban.
Reflexomat XS — 09.09.2022 - Rev. A
