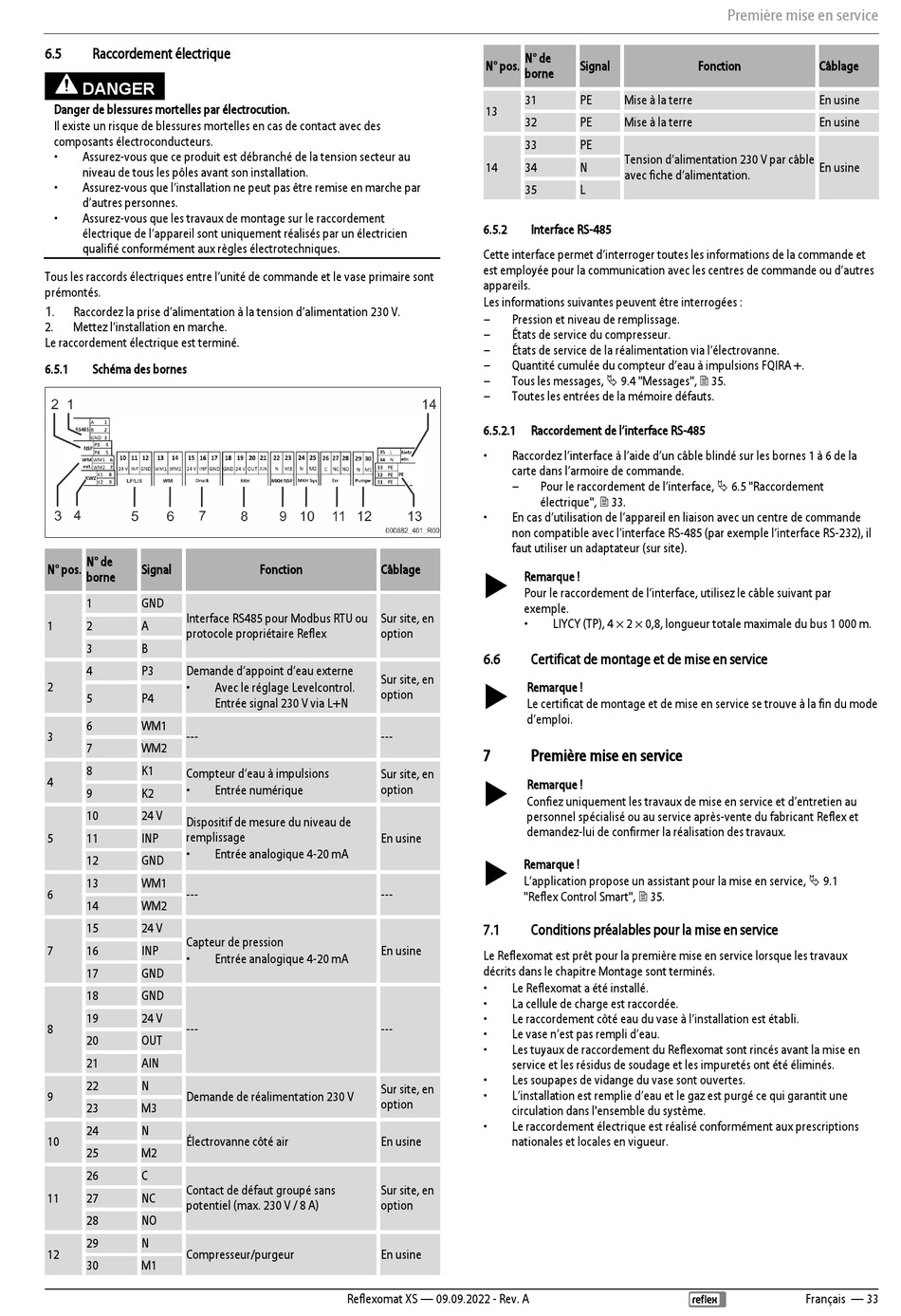

6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
•
Assurez-vous que ce produit est débranché de la tension secteur au
niveau de tous les pôles avant son installation.
•
Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement
électrique de l'appareil sont uniquement réalisés par un électricien
qualifié conformément aux règles électrotechniques.
Tous les raccords électriques entre l'unité de commande et le vase primaire sont
prémontés.
1.
Raccordez la prise d'alimentation à la tension d'alimentation 230 V.
2.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
6.5.1
Schéma des bornes
N° de
N° pos.
Signal
borne
1
GND
Interface RS485 pour Modbus RTU ou
1
2
A
protocole propriétaire Reflex
3
B
4
P3
Demande d'appoint d'eau externe
2
•
Avec le réglage Levelcontrol.
5
P4
Entrée signal 230 V via L+N
6
WM1
3
---
7
WM2
8
K1
Compteur d'eau à impulsions
4
•
Entrée numérique
9
K2
10
24 V
Dispositif de mesure du niveau de
remplissage
5
11
INP
•
Entrée analogique 4-20 mA
12
GND
13
WM1
6
---
14
WM2
15
24 V
Capteur de pression
7
16
INP
•
Entrée analogique 4-20 mA
17
GND
18
GND
19
24 V
8
---
20
OUT
21
AIN
22
N
9
Demande de réalimentation 230 V
23
M3
24
N
10
Électrovanne côté air
25
M2
26
C
Contact de défaut groupé sans
11
27
NC
potentiel (max. 230 V / 8 A)
28
NO
29
N
12
Compresseur/purgeur
30
M1
Fonction
Câblage
Sur site, en
option
Sur site, en
option
---
Sur site, en
option
En usine
---
En usine
---
Sur site, en
option
En usine
Sur site, en
option
En usine
Reflexomat XS — 09.09.2022 - Rev. A
N° de
N° pos.
Signal
borne
31
PE
Mise à la terre
13
32
PE
Mise à la terre
33
PE
Tension d'alimentation 230 V par câble
14
34
N
avec fiche d'alimentation.
35
L
6.5.2
Interface RS-485
Cette interface permet d'interroger toutes les informations de la commande et
est employée pour la communication avec les centres de commande ou d'autres
appareils.
Les informations suivantes peuvent être interrogées :
–
Pression et niveau de remplissage.
–
États de service du compresseur.
–
États de service de la réalimentation via l'électrovanne.
–
Quantité cumulée du compteur d'eau à impulsions FQIRA +.
Tous les messages, 9.4 "Messages", 35.
–
–
Toutes les entrées de la mémoire défauts.
6.5.2.1
Raccordement de l'interface RS-485
•
Raccordez l'interface à l'aide d'un câble blindé sur les bornes 1 à 6 de la
carte dans l'armoire de commande.
–
Pour le raccordement de l'interface, 6.5 "Raccordement
électrique", 33.
•
En cas d'utilisation de l'appareil en liaison avec un centre de commande
non compatible avec l'interface RS-485 (par exemple l'interface RS-232), il
faut utiliser un adaptateur (sur site).
Remarque !
Pour le raccordement de l'interface, utilisez le câble suivant par
exemple.
•
LIYCY (TP), 4 × 2 × 0,8, longueur totale maximale du bus 1 000 m.
6.6
Certificat de montage et de mise en service
Remarque !
Le certificat de montage et de mise en service se trouve à la fin du mode
d'emploi.
7
Première mise en service
Remarque !
Confiez uniquement les travaux de mise en service et d'entretien au
personnel spécialisé ou au service après-vente du fabricant Reflex et
demandez-lui de confirmer la réalisation des travaux.
Remarque !
L'application propose un assistant pour la mise en service, 9.1
"Reflex Control Smart", 35.
7.1
Conditions préalables pour la mise en service
Le Reflexomat est prêt pour la première mise en service lorsque les travaux
décrits dans le chapitre Montage sont terminés.
•
Le Reflexomat a été installé.
•
La cellule de charge est raccordée.
•
Le raccordement côté eau du vase à l'installation est établi.
•
Le vase n'est pas rempli d'eau.
•
Les tuyaux de raccordement du Reflexomat sont rincés avant la mise en
service et les résidus de soudage et les impuretés ont été éliminés.
•
Les soupapes de vidange du vase sont ouvertes.
•
L'installation est remplie d'eau et le gaz est purgé ce qui garantit une
circulation dans l'ensemble du système.
•
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
Première mise en service
Fonction
Câblage
En usine
En usine
En usine
Français — 33
