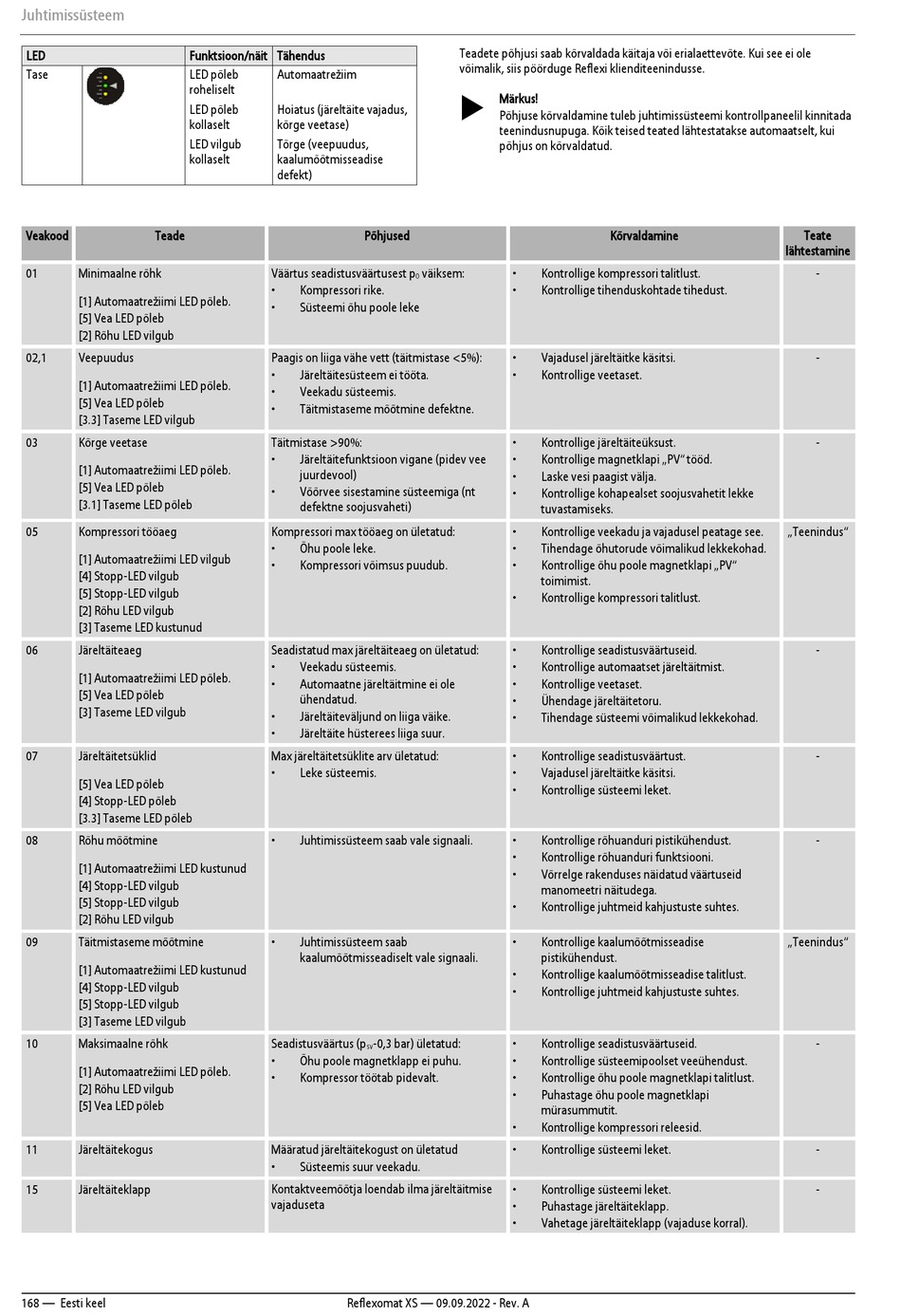

Reflex Reflexomat XS Originalbetriebsanleitung Seite 168

Juhtimissüsteem
LED Funktsioon/näit Tähendus
LED põleb
Tase
roheliselt
LED põleb
kollaselt
LED vilgub
kollaselt
Veakood Teade
01 Minimaalne rõhk
[1] Automaatrežiimi LED põleb.
[5] Vea LED põleb
[2] Rõhu LED vilgub
02,1 Veepuudus
[1] Automaatrežiimi LED põleb.
[5] Vea LED põleb
[3.3] Taseme LED vilgub
03 Kõrge veetase
[1] Automaatrežiimi LED põleb.
[5] Vea LED põleb
[3.1] Taseme LED põleb
05 Kompressori tööaeg
[1] Automaatrežiimi LED vilgub
[4] Stopp-LED vilgub
[5] Stopp-LED vilgub
[2] Rõhu LED vilgub
[3] Taseme LED kustunud
06 Järeltäiteaeg
[1] Automaatrežiimi LED põleb.
[5] Vea LED põleb
[3] Taseme LED vilgub
07 Järeltäitetsüklid
[5] Vea LED põleb
[4] Stopp-LED põleb
[3.3] Taseme LED põleb
08 Rõhu mõõtmine
[1] Automaatrežiimi LED kustunud
[4] Stopp-LED vilgub
[5] Stopp-LED vilgub
[2] Rõhu LED vilgub
09 Täitmistaseme mõõtmine
[1] Automaatrežiimi LED kustunud
[4] Stopp-LED vilgub
[5] Stopp-LED vilgub
[3] Taseme LED vilgub
10 Maksimaalne rõhk
[1] Automaatrežiimi LED põleb.
[2] Rõhu LED vilgub
[5] Vea LED põleb
11 Järeltäitekogus
15 Järeltäiteklapp
168 — Eesti keel
Automaatrežiim
Hoiatus (järeltäite vajadus,
kõrge veetase)
Tõrge (veepuudus,
kaalumõõtmisseadise
defekt)
Põhjused
Väärtus seadistusväärtusest p väiksem:
0
• Kompressori rike.
• Süsteemi õhu poole leke
Paagis on liiga vähe vett (täitmistase <5%):
• Järeltäitesüsteem ei tööta.
• Veekadu süsteemis.
• Täitmistaseme mõõtmine defektne.
Täitmistase >90%:
• Järeltäitefunktsioon vigane (pidev vee
juurdevool)
• Võõrvee sisestamine süsteemiga (nt
defektne soojusvaheti)
Kompressori max tööaeg on ületatud:
• Õhu poole leke.
• Kompressori võimsus puudub.
Seadistatud max järeltäiteaeg on ületatud:
• Veekadu süsteemis.
• Automaatne järeltäitmine ei ole
ühendatud.
• Järeltäiteväljund on liiga väike.
• Järeltäite hüsterees liiga suur.
Max järeltäitetsüklite arv ületatud:
• Leke süsteemis.
• Juhtimissüsteem saab vale signaali.
• Juhtimissüsteem saab
kaalumõõtmisseadiselt vale signaali.
Seadistusväärtus (p -0,3 bar) ületatud:
sv
• Õhu poole magnetklapp ei puhu.
• Kompressor töötab pidevalt.
Määratud järeltäitekogust on ületatud
• Süsteemis suur veekadu.
Kontaktveemõõtja loendab ilma järeltäitmise
vajaduseta
Reflexomat XS — 09.09.2022 - Rev. A
Teadete põhjusi saab kõrvaldada käitaja või erialaettevõte. Kui see ei ole
võimalik, siis pöörduge Reflexi klienditeenindusse.

Märkus!
Põhjuse kõrvaldamine tuleb juhtimissüsteemi kontrollpaneelil kinnitada
teenindusnupuga. Kõik teised teated lähtestatakse automaatselt, kui
põhjus on kõrvaldatud.
Kõrvaldamine
• Kontrollige kompressori talitlust.
• Kontrollige tihenduskohtade tihedust.
• Vajadusel järeltäitke käsitsi.
• Kontrollige veetaset.
• Kontrollige järeltäiteüksust.
• Kontrollige magnetklapi „PV" tööd.
• Laske vesi paagist välja.
• Kontrollige kohapealset soojusvahetit lekke
tuvastamiseks.
• Kontrollige veekadu ja vajadusel peatage see.
• Tihendage õhutorude võimalikud lekkekohad.
• Kontrollige õhu poole magnetklapi „PV"
toimimist.
• Kontrollige kompressori talitlust.
• Kontrollige seadistusväärtuseid.
• Kontrollige automaatset järeltäitmist.
• Kontrollige veetaset.
• Ühendage järeltäitetoru.
• Tihendage süsteemi võimalikud lekkekohad.
• Kontrollige seadistusväärtust.
• Vajadusel järeltäitke käsitsi.
• Kontrollige süsteemi leket.
• Kontrollige rõhuanduri pistikühendust.
• Kontrollige rõhuanduri funktsiooni.
• Võrrelge rakenduses näidatud väärtuseid
manomeetri näitudega.
• Kontrollige juhtmeid kahjustuste suhtes.
• Kontrollige kaalumõõtmisseadise
pistikühendust.
• Kontrollige kaalumõõtmisseadise talitlust.
• Kontrollige juhtmeid kahjustuste suhtes.
• Kontrollige seadistusväärtuseid.
• Kontrollige süsteemipoolset veeühendust.
• Kontrollige õhu poole magnetklapi talitlust.
• Puhastage õhu poole magnetklapi
mürasummutit.
• Kontrollige kompressori releesid.
• Kontrollige süsteemi leket.
• Kontrollige süsteemi leket.
• Puhastage järeltäiteklapp.
• Vahetage järeltäiteklapp (vajaduse korral).
Teate
lähtestamine
-
-
-
„Teenindus"
-
-
-
„Teenindus"
-
-
-
