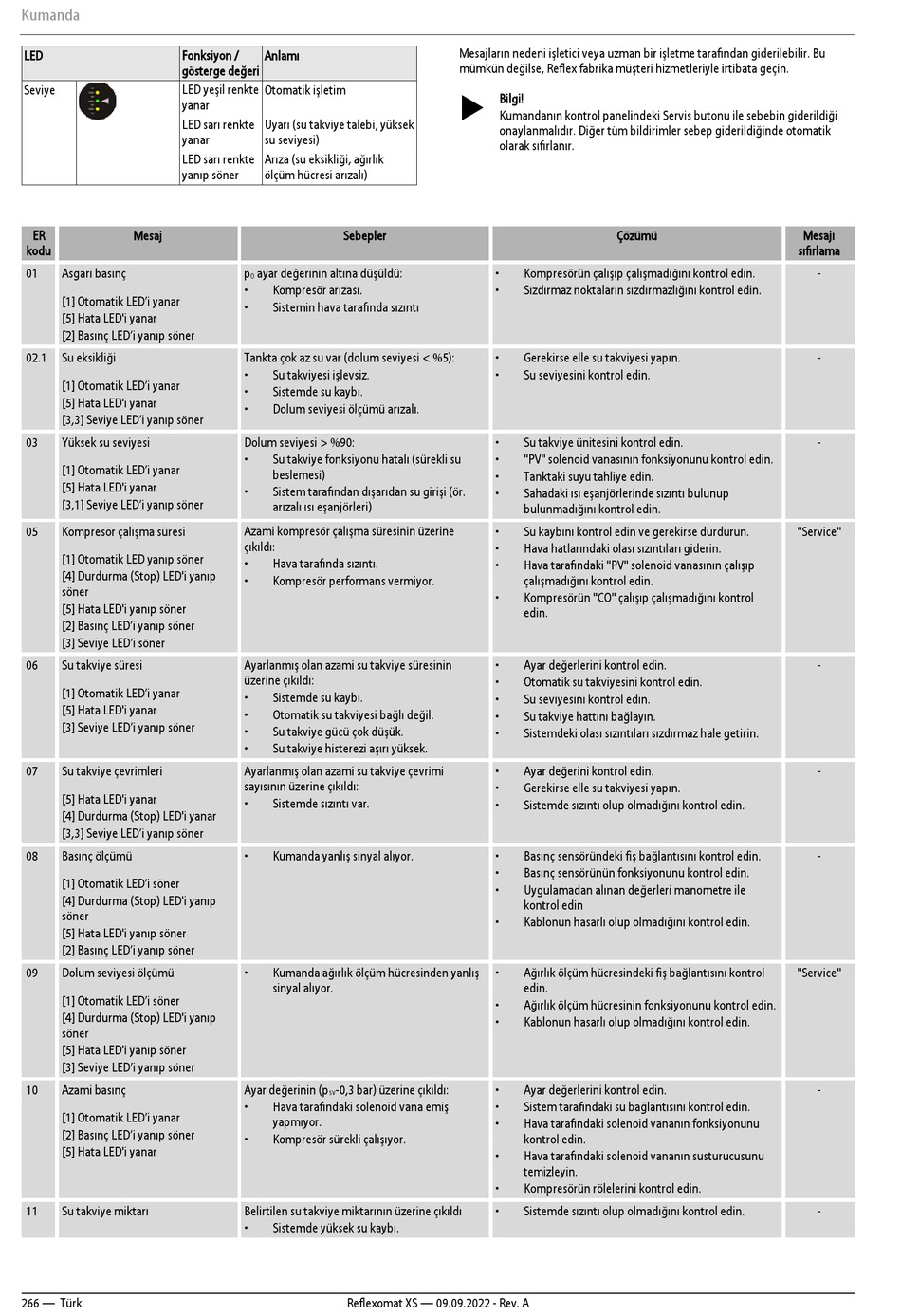

Reflex Reflexomat XS Originalbetriebsanleitung Seite 266

Kumanda
LED Fonksiyon /
gösterge değeri
Seviye LED yeşil renkte
yanar
LED sarı renkte
yanar
LED sarı renkte
yanıp söner
ER Mesaj
kodu
01 Asgari basınç
[1] Otomatik LED'i yanar
[5] Hata LED'i yanar
[2] Basınç LED'i yanıp söner
02.1 Su eksikliği
[1] Otomatik LED'i yanar
[5] Hata LED'i yanar
[3,3] Seviye LED'i yanıp söner
03 Yüksek su seviyesi
[1] Otomatik LED'i yanar
[5] Hata LED'i yanar
[3,1] Seviye LED'i yanıp söner
05 Kompresör çalışma süresi
[1] Otomatik LED yanıp söner
[4] Durdurma (Stop) LED'i yanıp
söner
[5] Hata LED'i yanıp söner
[2] Basınç LED'i yanıp söner
[3] Seviye LED'i söner
06 Su takviye süresi
[1] Otomatik LED'i yanar
[5] Hata LED'i yanar
[3] Seviye LED'i yanıp söner
07 Su takviye çevrimleri
[5] Hata LED'i yanar
[4] Durdurma (Stop) LED'i yanar
[3,3] Seviye LED'i yanıp söner
08 Basınç ölçümü
[1] Otomatik LED'i söner
[4] Durdurma (Stop) LED'i yanıp
söner
[5] Hata LED'i yanıp söner
[2] Basınç LED'i yanıp söner
09 Dolum seviyesi ölçümü
[1] Otomatik LED'i söner
[4] Durdurma (Stop) LED'i yanıp
söner
[5] Hata LED'i yanıp söner
[3] Seviye LED'i yanıp söner
10 Azami basınç
[1] Otomatik LED'i yanar
[2] Basınç LED'i yanıp söner
[5] Hata LED'i yanar
11 Su takviye miktarı
266 — Türk
Anlamı
Otomatik işletim
Uyarı (su takviye talebi, yüksek
su seviyesi)
Arıza (su eksikliği, ağırlık
ölçüm hücresi arızalı)
Sebepler
p ayar değerinin altına düşüldü:
0
• Kompresör arızası.
• Sistemin hava tarafında sızıntı
Tankta çok az su var (dolum seviyesi < %5):
• Su takviyesi işlevsiz.
• Sistemde su kaybı.
• Dolum seviyesi ölçümü arızalı.
Dolum seviyesi > %90:
• Su takviye fonksiyonu hatalı (sürekli su
beslemesi)
• Sistem tarafından dışarıdan su girişi (ör.
arızalı ısı eşanjörleri)
Azami kompresör çalışma süresinin üzerine
çıkıldı:
• Hava tarafında sızıntı.
• Kompresör performans vermiyor.
Ayarlanmış olan azami su takviye süresinin
üzerine çıkıldı:
• Sistemde su kaybı.
• Otomatik su takviyesi bağlı değil.
• Su takviye gücü çok düşük.
• Su takviye histerezi aşırı yüksek.
Ayarlanmış olan azami su takviye çevrimi
sayısının üzerine çıkıldı:
• Sistemde sızıntı var.
• Kumanda yanlış sinyal alıyor.
• Kumanda ağırlık ölçüm hücresinden yanlış
sinyal alıyor.
Ayar değerinin (p -0,3 bar) üzerine çıkıldı:
sv
• Hava tarafındaki solenoid vana emiş
yapmıyor.
• Kompresör sürekli çalışıyor.
Belirtilen su takviye miktarının üzerine çıkıldı
• Sistemde yüksek su kaybı.
Reflexomat XS — 09.09.2022 - Rev. A
Mesajların nedeni işletici veya uzman bir işletme tarafından giderilebilir. Bu
mümkün değilse, Reflex fabrika müşteri hizmetleriyle irtibata geçin.

Bilgi!
Kumandanın kontrol panelindeki Servis butonu ile sebebin giderildiği
onaylanmalıdır. Diğer tüm bildirimler sebep giderildiğinde otomatik
olarak sıfırlanır.
Çözümü
• Kompresörün çalışıp çalışmadığını kontrol edin.
• Sızdırmaz noktaların sızdırmazlığını kontrol edin.
• Gerekirse elle su takviyesi yapın.
• Su seviyesini kontrol edin.
• Su takviye ünitesini kontrol edin.
• "PV" solenoid vanasının fonksiyonunu kontrol edin.
• Tanktaki suyu tahliye edin.
• Sahadaki ısı eşanjörlerinde sızıntı bulunup
bulunmadığını kontrol edin.
• Su kaybını kontrol edin ve gerekirse durdurun.
• Hava hatlarındaki olası sızıntıları giderin.
• Hava tarafındaki "PV" solenoid vanasının çalışıp
çalışmadığını kontrol edin.
• Kompresörün "CO" çalışıp çalışmadığını kontrol
edin.
• Ayar değerlerini kontrol edin.
• Otomatik su takviyesini kontrol edin.
• Su seviyesini kontrol edin.
• Su takviye hattını bağlayın.
• Sistemdeki olası sızıntıları sızdırmaz hale getirin.
• Ayar değerini kontrol edin.
• Gerekirse elle su takviyesi yapın.
• Sistemde sızıntı olup olmadığını kontrol edin.
• Basınç sensöründeki fiş bağlantısını kontrol edin.
• Basınç sensörünün fonksiyonunu kontrol edin.
• Uygulamadan alınan değerleri manometre ile
kontrol edin
• Kablonun hasarlı olup olmadığını kontrol edin.
• Ağırlık ölçüm hücresindeki fiş bağlantısını kontrol
edin.
• Ağırlık ölçüm hücresinin fonksiyonunu kontrol edin.
• Kablonun hasarlı olup olmadığını kontrol edin.
• Ayar değerlerini kontrol edin.
• Sistem tarafındaki su bağlantısını kontrol edin.
• Hava tarafındaki solenoid vananın fonksiyonunu
kontrol edin.
• Hava tarafındaki solenoid vananın susturucusunu
temizleyin.
• Kompresörün rölelerini kontrol edin.
• Sistemde sızıntı olup olmadığını kontrol edin.
Mesajı
sıfırlama
-
-
-
"Service"
-
-
-
"Service"
-
-
